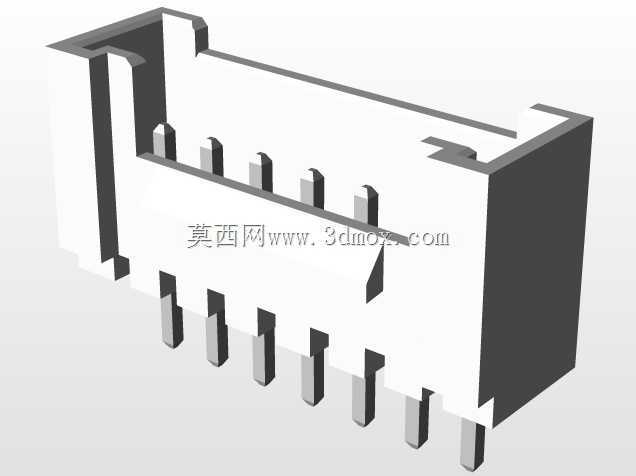

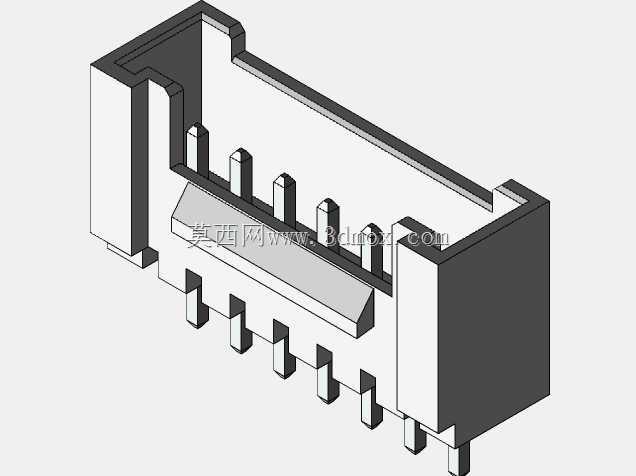

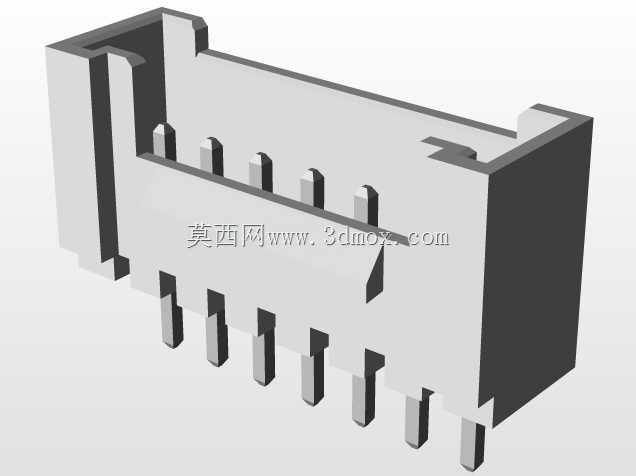

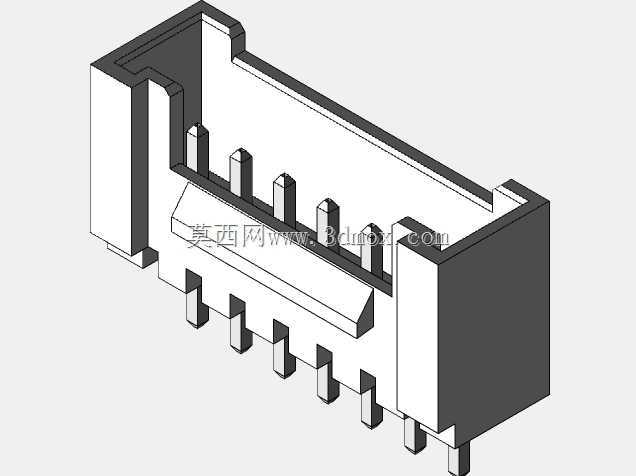

7针2mm节距THT卧式公头接插件结构

　　在板卡级电气互联场景里，通孔插装类的针座连接器始终是中小电流信号传输链路里的高可靠选项，这类公头接插件常被用在工业控制板卡、小型家电主控板、传感信号采集模块的板端对接位置，承担板对板、板对线的信号与小功率电力传输作用，相比表贴类连接器，THT结构的焊脚穿过PCB板孔后焊接，焊点的机械抗振能力更强，在存在持续小幅振动的工业设备内部，能有效避免长期使用后焊点虚接、脱落的问题。这款7针公头接插件采用2mm的标准针距，属于行业内通用的间距规格，适配同规格的母座线束或者板端母座，不需要额外定制适配的对接端，选型替换的通用性较强。从结构设计来看，整个接插件采用带围边的塑壳主体，围边形成的插槽可以在对接时给母端提供导向，

　　同时在插合后包裹住接触针的根部，避免外力歪斜导致插针弯折，也能减少外界灰尘、杂物落到接触区域造成接触不良的概率。接触针采用直插式布局，焊脚端伸出塑壳底部的长度适配常规1.6mm板厚的PCB设计，插装后焊脚露出板面的长度符合波峰焊的工艺要求，不需要额外剪脚处理就能满足焊接工艺标准。塑壳两侧设计有高出主体的定位挡边，在PCB上布局时可以和板上的丝印框对应，方便产线工人插装时快速对位，同时挡边底部和PCB板面贴合后，能限制接插件插装后的歪斜量，保证过波峰焊时所有焊脚都能准确落入对应的板孔内。尺寸方面，整个接插件的本体长度为15.98mm，宽度为5.1mm，整体高度为7.7mm，属于低矮型的板端连接器，在设备内部空间局促、

　　板卡堆叠间距较小的场景下，这个高度不会和上层板卡或者结构件产生干涉，布局时只需要在接插件周边预留0.8mm的安全间隙，就能满足插合操作的空间需求。接触针的排布采用等距直线排列，每根插针的横截面尺寸适配2mm间距的通用接触要求，插针和塑壳之间采用过盈压装的固定方式，在插合、拔出的过程中，插针不会因为摩擦力被带出塑壳，保证多次插拔后的结构稳定性。塑壳的前端插槽内部设计有防呆凸台，对应的母端如果插反会被凸台挡住无法插入，能从结构上避免产线组装时插反导致的针脚短路、信号接反问题，不需要额外在板上增加防呆标识或者结构，降低了组装的出错概率。在实际选型应用时，需要注意接插件的焊脚孔径匹配，常规设计里对应PCB的焊盘孔径设置为0.8mm，

　　焊盘外径设置为1.4mm就能满足焊接强度要求，接插件的定位挡边对应的位置可以在PCB上设计对应的丝印框，不需要额外开定位孔，减少PCB的加工工序。这类连接器的接触电阻通常维持在毫欧级，能满足常规的传感信号、低压控制信号的传输需求，对于电流不超过3A的小功率供电回路也能稳定承载，在消费电子、工业控制、汽车电子的低压信号链路里都有广泛的适配场景。建模过程中需要重点关注插针的位置度公差，每根插针相对于塑壳定位基准的位置偏差需要控制在0.1mm以内，否则插装时会出现焊脚无法对准板孔的问题，塑壳的插槽内壁尺寸需要考虑注塑成型的拔模斜度，斜度控制在1°以内，既方便注塑脱模，也不会影响和母座的顺畅插合。塑壳的边角位置都做了小尺寸的圆角过渡，避免注塑成型时出现应力集中导致的开裂，也能减少组装过程中边角锋利划伤操作人员的风险。焊脚的端部做了轻微的倒角处理，插装时能顺利导入PCB的焊盘孔，即使存在小幅的位置偏差也能顺着倒角滑入孔内，提升产线组装的效率。
