在中小功率工频供电场景里,环形结构的变压器一直是设备供电端的常用选型,这类器件依靠环形闭合铁芯的低磁阻特性,相比传统叠片式EI铁芯变压器,能在同等功率容量下做到更小的体积、更低的空载损耗,同时漏磁水平远低于叠片结构,很适合对电磁干扰有一定要求的音频设备、小型工控装置、精密测试仪器的供电回路使用。这次呈现的250VA容量环形变压器,额定功率下可以满足常规小功率设备的电压转换需求,将输入的工频交流电压转换为设备所需的不同等级交流电压,为后续整流、稳压电路提供合适的交流输入源。从结构设计逻辑来看,这款变压器采用连续卷绕的环形硅钢铁芯作为磁路载体,铁芯卷制完成后经过退火处理消除内应力,保证磁导率处于较高水平,初次级绕组采用分层绕制工艺,
沿着铁芯圆周方向均匀排布,每一圈导线都紧密贴合铁芯轮廓,这样的绕制方式能让绕组的耦合程度达到最优,大幅降低漏感带来的能量损耗与干扰辐射。绕组外层采用绝缘浸渍处理,既可以固定绕线位置避免长期使用后出现线匝移位,也能提升绕组的防潮、绝缘性能,适配不同温湿度的工业安装环境。尺寸参数上,这款变压器整体外径控制在114mm,整体高度为56mm,属于同功率等级里较为紧凑的尺寸规格,安装时通常依靠铁芯中心的通孔采用穿心螺栓固定,安装孔位的适配性较强,不需要额外定制复杂的安装支架,只要在设备安装板上预留对应位置的固定孔位即可完成装配,中心通孔的尺寸也适配常规的固定螺栓规格,能兼容大部分通用安装场景。从实际选型适配角度来说,
这类环形变压器的安装边界需要注意几个要点:首先是安装位置周边需要预留至少10mm的散热空间,因为变压器满负载运行时绕组会产生一定热量,虽然环形结构的散热面积相比叠片结构更大,但密闭空间里积热还是会加速绝缘层老化;其次是固定时需要在铁芯上下端面加装绝缘垫片,避免螺栓与铁芯直接导通形成短路环,造成额外的空载损耗甚至引发异常发热;另外绕组的引出线位置需要根据设备内部走线方向提前规划,避免引出线与周边尖锐结构件摩擦破坏绝缘层。在功能特性层面,250VA的容量可以覆盖大部分小功率工控板卡、音频前级设备、小型信号处理装置的供电需求,环形结构的低空载电流特性也让设备待机状态下的能耗控制在很低的水平,相比同功率叠片变压器,

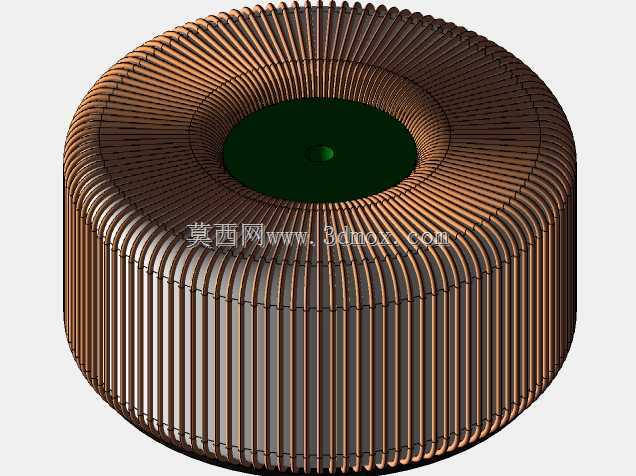

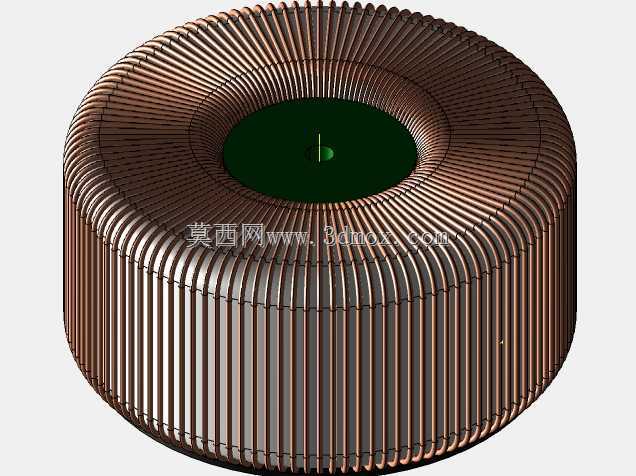

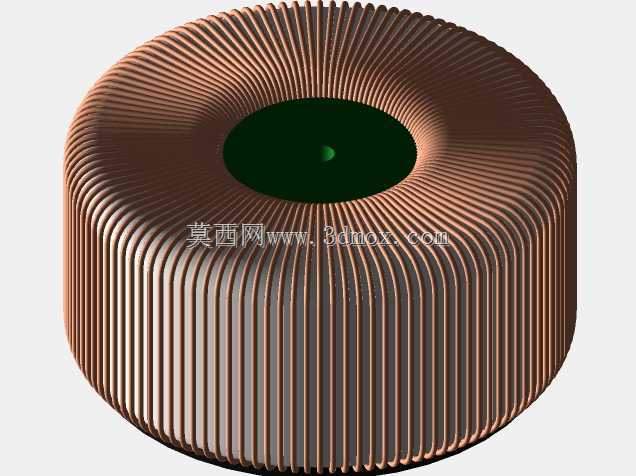

空载电流通常能降低60%以上,对于需要长期待机运行的设备来说,长期使用的能耗优势十分明显。同时均匀绕制的绕组让变压器工作时的机械振动更小,产生的工频噪音远低于叠片结构,适合对运行噪音有要求的室内使用场景。从建模还原的角度来说,这个模型完整还原了环形变压器的绕组排布特征、铁芯轮廓以及整体尺寸比例,每一层绕线的排布密度都和实际生产工艺保持一致,没有出现结构失真的问题,在做设备整体装配干涉检查时,可以直接导入装配体验证安装空间是否充足,也能用来模拟设备内部的电磁元件布局,提前规避漏磁对周边敏感元件的干扰问题。实际工程应用里,这类环形变压器还经常被用在医疗小型设备、教学实验仪器、高端音响设备的供电回路中,因为其漏磁小的特性,不会对周边的弱信号处理电路造成明显的电磁干扰,能提升设备整体的工作稳定性。设计这类变压器结构时,除了要保证磁路与绕组的参数匹配,还要充分考虑安装固定的可靠性,因为环形变压器整体重量集中在铁芯部分,固定螺栓的锁紧力矩需要控制在合理范围,既要保证安装牢固不会在设备运输、运行振动中出现松动,也不能力矩过大压坏铁芯边缘的绝缘层,造成绕组绝缘失效的隐患。另外绕组的层间绝缘也是设计时需要重点关注的部分,初次级绕组之间需要加设足够绝缘等级的绝缘薄膜,满足安规要求的绝缘距离,避免高压侧与低压侧之间出现击穿风险。
- 上一篇:35VA环形电源变压器结构设计方案
- 下一篇:300VA环形电源变压器三维结构设计
- 全部评论(0)
- 模板大小: 41.71 MB
- 售价:5金币
- 下载次数: 33
- 系统要求: PTC Creo Elements,Other,STEP / IGES,STEP / IGES
- 软件分类: 变压器/电感器
