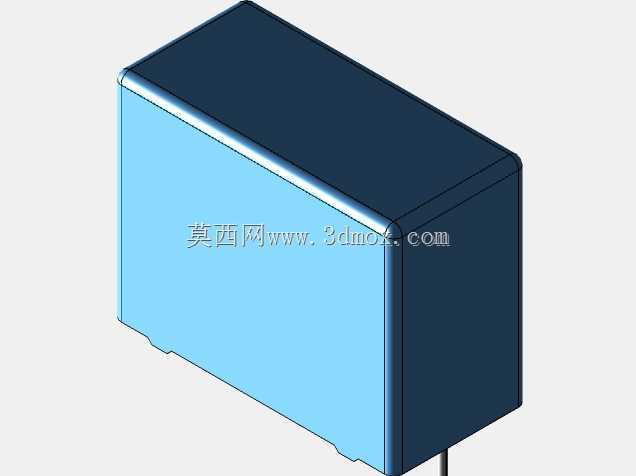

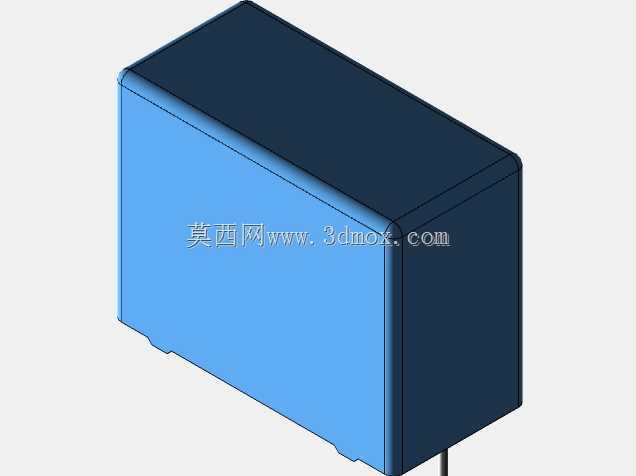

直插式双引脚塑封电容器三维结构

　　在消费电子、工业控制板卡、电源模块的PCB装配环节，直插式电容器是板上被动元件里应用占比极高的品类，这类THT封装的电容往往承担着电源滤波、信号耦合、退耦、谐振回路搭建的核心作用，相比贴片封装的同规格电容，直插结构的元件在大电流耐受、机械抗振性能上有更突出的表现，适合在功率密度稍高、工况存在一定振动的设备板卡上使用。这款双引脚直插电容的结构设计，完全围绕波峰焊生产工艺的适配性展开，主体采用长方体塑封外壳，外壳边角做了小尺寸圆弧过渡，既可以避免生产转运过程中边角磕碰产生塑封层开裂，也能在插件工序中让元件更顺畅地落入PCB对应的安装孔位，不会因为直角边缘的卡滞影响插件效率。从安装边界来看，元件本体长度31.5mm、宽度24.5mm、

　　高度27.5mm，引脚中心距严格控制在27.5mm，这个尺寸参数是在匹配通用PCB孔位设计规范的基础上确定的，引脚直径适配常规0.8mm的插件孔径，插件后引脚露出板面的长度控制在1.5-2mm区间，刚好满足波峰焊的焊锡爬升要求，不会因为引脚过长导致焊后剪脚工序额外增加工时，也不会因为引脚过短造成焊锡浸润不足的虚焊隐患。在实际选型应用中，这类电容常被布置在板上电源输入端口附近，紧贴整流桥或者稳压芯片的位置布置，本体与周边元件的安全间距预留至少2mm，避免塑封外壳与周边发热元件直接接触，同时因为直插元件的引脚穿过PCB焊接，在板卡做三防漆涂覆的时候，需要注意对电容本体顶部的标识区域做适当遮蔽，避免三防漆覆盖标识影响后续检修时的参数识别。

　　建模过程中，对塑封外壳的分模线做了细节还原，外壳底部靠近引脚的位置做了微小的凸台结构，这个结构的作用是让元件插件后本体与PCB板面之间保留0.3mm左右的间隙，一方面可以让波峰焊的助焊剂挥发气体顺利排出，避免气体滞留造成焊点空洞，另一方面也能减少板面焊接热量直接传导到电容塑封层，降低高温对电容内部介质的性能影响。引脚部分采用平直圆柱结构，没有做预折弯处理，适配自动插件机的送料轨道要求，引脚表面做了镀锡处理的结构还原，保证焊锡的浸润性。在结构验证环节，这个尺寸的电容可以适配市面上绝大多数通用波峰焊生产线的载具，不需要为其单独定制特殊载具，在板卡整体布局时，只要按照给出的本体尺寸预留安装空间，就不会出现元件干涉、插件不到位的问题。

　　对于电源类产品来说，这类直插电容的布置位置还要考虑到散热风道的走向，尽量不要让电容本体完全遮挡功率器件的散热路径，同时因为电容本身有一定的高度，在板卡装入设备壳体的时候，要核对电容顶部与壳体内壁的间隙，避免装配时挤压电容本体造成引脚变形或者塑封壳开裂。很多刚入行的结构工程师在做PCB布局的时候，容易只关注元件的平面尺寸，忽略元件高度方向的干涉问题，尤其是这类高度接近30mm的直插元件，在多层板堆叠、紧凑壳体的设备里，高度方向的尺寸核对是选型校验的核心环节，这个模型把本体的所有外形尺寸、引脚位置都做了1:1的还原，在做整机结构干涉检查的时候，可以直接导入装配体，不需要再额外对元件模型做尺寸修正，能有效减少布局阶段的尺寸误差。另外，这款电容的外壳采用深蓝色阻燃塑封材质，建模时对外壳的表面质感也做了对应呈现，在做产品渲染或者装配可视化的时候，可以直观区分板上不同类别的元件，提升整机数字样机的辨识度。在维修替换场景下，这个尺寸的双引脚直插电容属于通用规格，只要引脚间距、本体尺寸匹配，参数符合电路要求就可以直接替换，不需要对PCB做任何修改，这也是这类通用封装电容在工业板卡上长期被广泛使用的原因之一，标准化的封装尺寸让供应链选型、生产装配、售后维修的全流程成本都能得到有效控制。
