PSSOP14贴片芯片封装三维结构设计

　　在消费电子、工业控制板卡、通讯终端设备的PCB设计环节，表贴封装元器件的三维模型准确性直接决定了后期SMT贴片工序的良率，以及结构件与板卡装配时的干涉校验精度，PSSOP14这类窄间距小外形封装芯片，是当下混合信号处理、电源管理、接口转换类电路中应用频次极高的元器件，很多刚入行的结构工程师在做板级布局时，往往只关注 datasheet 上的平面焊盘尺寸，忽略了塑封本体的实际高度、引脚成型后的空间占位，导致后期装配外壳时出现顶壳、引脚与周边加固件干涉的问题，这类问题在量产阶段整改会带来极高的改模成本。

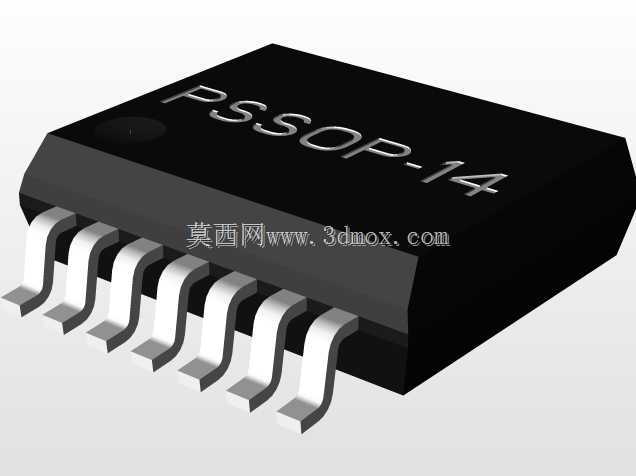

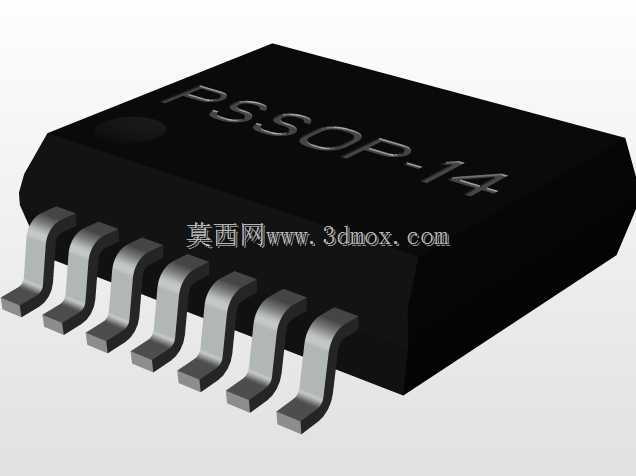

　　做这个封装的三维结构时，首先要锚定实际生产中的引脚成型公差，很多建模者会把引脚做成规则的直角折弯，忽略了SMT工艺中引脚共面度的要求，实际量产的PSSOP14封装，引脚的鸥翼成型段有固定的弧度过渡，折弯处的圆角半径直接影响引脚的抗疲劳强度，在设备长期处于振动工况下，过小的折弯圆角会导致引脚应力集中，出现虚焊甚至断裂的问题。塑封本体的尺寸边界严格按照实际量产器件的公差带取中间值设计，本体长度控制在5.4mm，宽度4.4mm，引脚中心间距0.65mm，这个间距属于细间距表贴封装范畴，建模时特意把引脚的宽度、引脚间的间隙做了精准还原，避免在做DFM校验时误判引脚桥连风险。

　　从实际应用场景来看，这类封装的芯片大多布置在PCB的核心功能区，周边往往会搭配0402、0201封装的阻容件，部分设计中还会在芯片正下方布置散热过孔或者局部接地焊盘，建模时特意还原了塑封本体底部的悬空高度，这个高度参数直接影响焊膏印刷时的钢网厚度设计，也决定了底部 underfill 工艺的胶量填充空间，如果模型的底部高度与实际器件偏差超过0.1mm，就会导致点胶路径规划错误，出现溢胶或者填充不足的问题。引脚的伸出长度也做了贴合实际的设计，鸥翼引脚的末端平直段长度刚好匹配标准焊盘的外延尺寸，既保证焊接时的浸润长度足够，也不会因为引脚过长导致相邻焊盘之间的锡膏搭接。

　　在结构设计的细节处理上，塑封本体表面的标识区域做了微凸的结构还原，实际器件的激光刻印区域会有极浅的高度差，这个细节在做整机的外观渲染、或者透明外壳的设备内部结构展示时，能极大提升模型的真实感，不会出现塑封表面过于光滑的失真问题。本体一端的引脚1定位标识也做了精准的位置还原，这个圆形凹点的位置、直径都和实际量产器件对齐，避免在做装配仿真时出现芯片方向装反的校验漏洞。很多工程师在做封装库建模时，会把定位标识做的过大或者位置偏移，导致生产时的首件检验环节出现方向误判，这类低级失误在批量生产中会造成整批板卡报废。

　　从安装边界的角度考虑，这个模型在设计时预留了SMT生产时的器件禁布区参考，本体周边的空间占位不仅包含了器件本身的实体尺寸，还考虑了贴片机吸嘴取料时的周边避让空间，以及回流焊时的器件热影响范围，在做PCB布局的三维校验时，直接调用这个模型就能快速判断周边器件的布置是否满足工艺要求，不需要再额外叠加工艺余量。引脚的材质属性也按照实际的可伐合金镀锡工艺做了结构匹配，引脚的厚度、镀层的厚度都在模型的尺寸公差中做了隐含体现，在做热仿真分析时，引脚的导热截面尺寸准确，能保证仿真结果和实际工作状态的偏差在可接受范围内。

　　针对工业级应用场景，这类芯片往往要在-40℃到85℃的温度循环环境下长期工作，建模时特意考虑了塑封本体和PCB基材的热膨胀系数差异带来的尺寸变形量，模型的引脚柔性段长度设计刚好能抵消温度循环带来的应力拉扯，不会因为模型尺寸偏差导致应力仿真结果失真，错误评估焊点的疲劳寿命。很多非专业的封装模型会把引脚和本体做成刚性连接，忽略了引脚的柔性缓冲作用，做出来的热应力仿真结果显示焊点应力远超许用值，给设计人员带来不必要的选型困扰。
