144针0.5mm间距20mm宽PQFP扁平封装芯片

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装类封装芯片的三维模型是结构干涉校验、焊盘匹配设计、整机装配仿真不可或缺的基础参考要素，这款PQFP封装的贴片芯片模型，完全贴合量产器件的实际外形特征，可直接导入各类三维装配环境完成板级布局验证。从实际应用场景来看，这类144引脚的PQFP封装器件常被用于中低端微控制器、可编程逻辑器件、接口转换芯片的载体，广泛出现在工控主板、家电控制板、车载电子模块的设计中，设计人员在进行PCB堆叠设计时，需要精准的器件三维外形来确认芯片与周边接插件、散热片、结构壳体的安全间隙，避免生产组装阶段出现元件顶壳、焊盘偏移、引脚虚焊等工艺问题。这款模型还原了PQFP封装的核心结构特征：

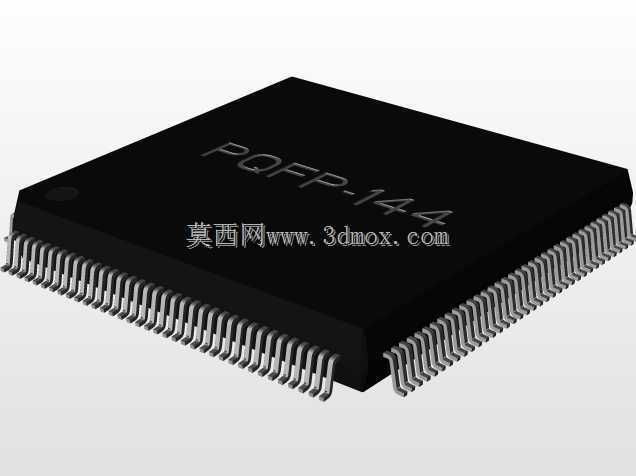

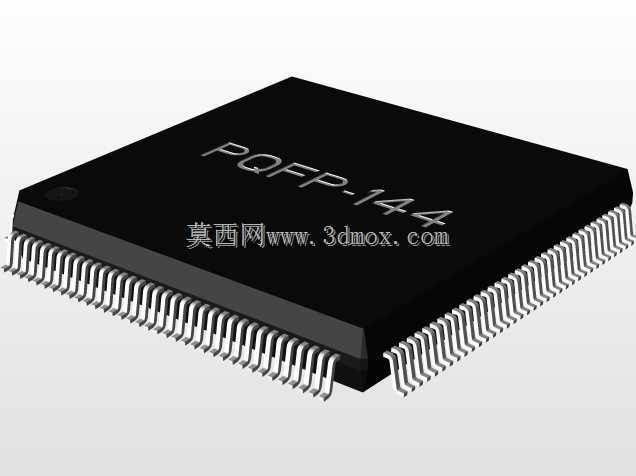

　　器件主体为黑色环氧树脂塑封本体，四个侧边均匀排布鸥翼型贴片引脚，引脚间距严格遵循0.5mm的行业通用标准，本体外形尺寸控制在20mm×20mm的正方形边界内，塑封本体的厚度、引脚的弯折弧度、引脚末端的焊盘接触段长度都完全参照JEDEC相关封装规范制作，没有随意简化结构细节。在设计思路上，建模时优先保证安装边界尺寸的准确性，因为对于板级结构设计而言，器件的最大外形轮廓、引脚的位置度、引脚与PCB表面的贴合高度是影响装配可行性的核心参数，模型特意保留了引脚的细微弯折特征，能够真实模拟回流焊过程中引脚与焊盘的接触状态，方便设计人员在仿真阶段就预判焊膏印刷钢网的开口尺寸、回流焊的温度曲线适配性。不同于BGA类封装底部焊球的隐藏式结构，

　　PQFP的鸥翼引脚外露在器件四周，在进行整机结构设计时，还要考虑引脚周边的维修操作空间，这款模型准确还原了引脚向外伸出的长度，能够帮助结构设计人员预留合适的返修工位空间，避免后期维修时热风枪无法均匀加热引脚导致的器件拆卸困难。另外，塑封本体表面的标识区域做了平整化处理，设计人员可以根据实际选用的芯片型号自行添加丝印标识，满足不同项目的BOM物料匹配需求。在安装边界的设定上，模型严格按照贴片器件的安装要求，将器件的安装基准面设定在引脚底部与PCB接触的平面，塑封本体底部与PCB表面的间隙也做了准确还原，这部分间隙是填充 underfill 底部填充胶的关键空间，对于需要提升抗震性能的车载、工业类应用场景，

　　这个间隙尺寸的准确性直接影响填充胶的用量计算和填充工艺路径规划。很多新手建模时容易忽略引脚末端的共面度问题，这款模型在制作时严格控制所有引脚的底部平面度误差在行业允许的公差范围内，能够真实模拟器件贴装时的共面度要求，帮助设计人员在DFM可制造性分析阶段就识别出可能存在的贴装风险。从结构细节来看，塑封本体的边角做了符合实际生产的微小倒角处理，没有生硬的直角结构，还原了注塑成型工艺的真实特征，引脚的表面金属质感、塑封本体的哑光黑色质感都做了区分，在进行产品渲染、装配爆炸图制作时能够呈现更真实的视觉效果，方便用于技术文档、产品说明书的配图制作。在进行整机热仿真分析时，这款模型的塑封本体尺寸、引脚的金属导热路径都可以作为热阻计算的参考依据，帮助热设计人员评估芯片工作时的散热路径，合理布置散热铜箔、过孔或者小型散热片，避免芯片工作时结温过高导致的性能下降或者寿命缩短。对于刚接触电子结构设计的人员来说，这款精准的封装模型也可以作为学习PQFP封装结构、理解表面贴装工艺的直观教具，通过观察模型的引脚结构、本体尺寸，能够更快掌握这类封装的设计要点，避免在实际画板时出现封装尺寸错误导致的整板报废问题。
