300VA环形电源变压器三维结构设计

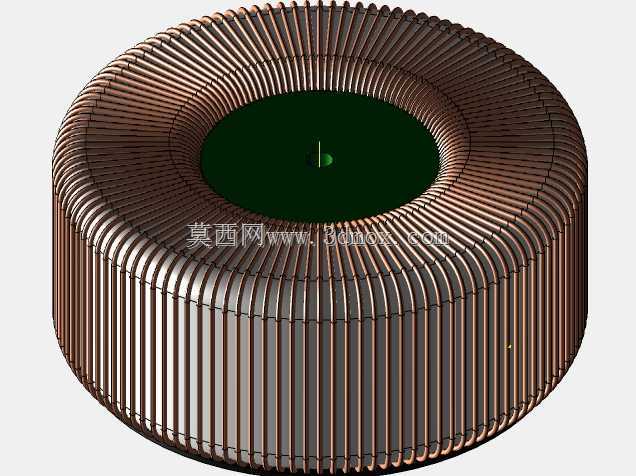

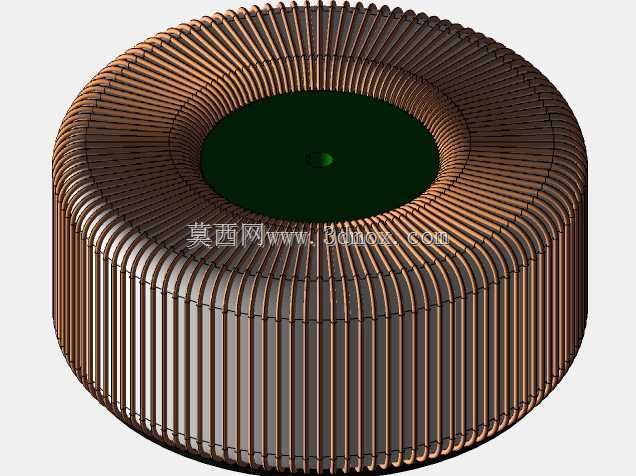

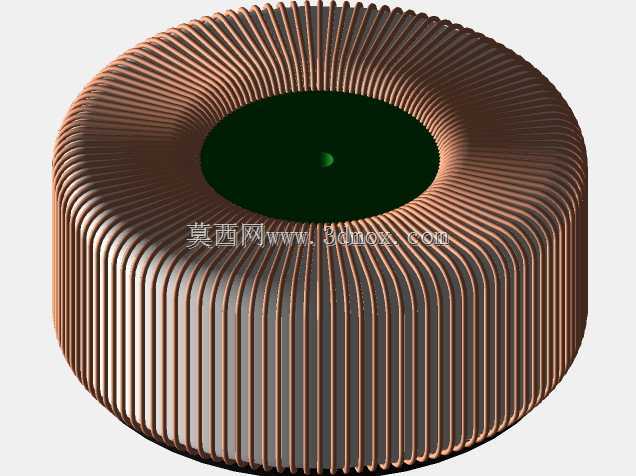

　　在中小功率供电场景的设备选型与结构适配工作中，环形变压器凭借自身的磁路特性与结构优势，一直是工控设备、音频装置、精密仪器供电模块的常用选型。本次呈现的环形变压器三维结构，围绕300VA额定功率的供电需求完成整体设计，核心结构采用闭合环形硅钢铁芯作为磁路载体，区别于传统叠片式EI铁芯的断开式磁路结构，环形铁芯的磁路完全闭合，气隙几乎可以忽略，能有效降低空载电流与磁滞损耗，在中小功率长期运行场景下的能效表现更突出。从绕组排布来看，初次级绕组采用沿环形圆周均匀绕制的结构，铜线紧密贴合铁芯环形轮廓排布，这种绕制方式不仅能让绕组的耦合度更高，减少漏磁带来的电磁干扰，也能让整体结构的受力更均匀，避免局部绕组凸起带来的安装干涉问题。实际应用中，

　　这类环形变压器常被用于需要低电磁干扰的精密检测设备、高端音频功率放大装置、小型工控控制机柜的供电回路中，承担市电电压转换、电气隔离的核心作用，部分对供电稳定性要求较高的医疗辅助设备、实验室测试仪器也会选用同结构的环形变压器作为供电核心部件。设计过程中首先锚定的是安装边界尺寸，整体外径控制在128mm，轴向高度为56mm，这个尺寸参数是在平衡铁芯有效截面积、绕组铜线排布空间、安装预留间隙三者关系后确定的：300VA功率对应的铁芯截面积需要满足磁通密度的设计要求，避免铁芯饱和带来的温升过高问题，同时绕组绕制完成后的绝缘层、外层防护包裹层也需要预留足够的厚度空间，最终确定的外轮廓尺寸能适配多数标准机柜内的安装位，

　　也能匹配常见的环形变压器金属安装支架的固定孔位排布。从结构细节来看，中心通孔的尺寸经过匹配计算，既可以满足安装螺杆穿过固定的需求，也不会因为中心孔过大导致铁芯有效截面积不足，影响额定功率下的带载能力。绕组的层间绝缘结构在三维模型中做了等效呈现，沿圆周均匀排布的铜线轮廓还原了实际绕制后的外观形态，能让结构设计人员在做设备整体布局时，准确预判该变压器的占用空间，规避与周边电容、散热片、接线端子等部件的装配干涉。不同于方形叠片变压器的棱角结构，环形变压器的外轮廓为光滑圆柱面，在设备内部布局时不需要预留棱角对应的安全避让空间，空间利用率更高，同时环形结构的自身震动更小，运行时的低频噪音明显低于同功率的叠片变压器，

　　这也是其在对噪音控制有要求的场景中被广泛选用的原因。在做设备整体结构设计时，选用该结构的变压器还需要考虑接线端的引出位置，模型预留了绕组引线的引出空间，设计人员可以根据实际设备的接线方向，调整引线的引出方位，适配不同的走线布局需求。另外，环形结构的散热特性也有自身特点，绕组沿圆周均匀分布，散热面积相比同功率的叠片变压器更大，自然对流条件下的温升更低，不需要额外加装散热风道就能满足长期额定负载运行的散热要求，能简化设备内部的散热结构设计，降低整体结构的复杂程度。在安装固定方式上，这类环形变压器通常采用中心螺杆配合上下压盖的固定方式，模型的中心通孔尺寸适配常规的M6或M8安装螺杆，压盖的接触面积可以覆盖绕组内侧的环形端面，不会压损外层的绝缘包裹层，固定后的结构稳定性好，即使在有一定震动的移动设备场景中，也能避免绕组松动移位的问题。从电磁兼容的角度考虑，环形结构的漏磁主要集中在环形结构的内部，对外的电磁辐射量远低于叠片结构，在做设备EMC测试时，更容易满足电磁兼容的相关标准要求，减少额外屏蔽结构的添加，进一步压缩设备的整体成本与占用空间。
