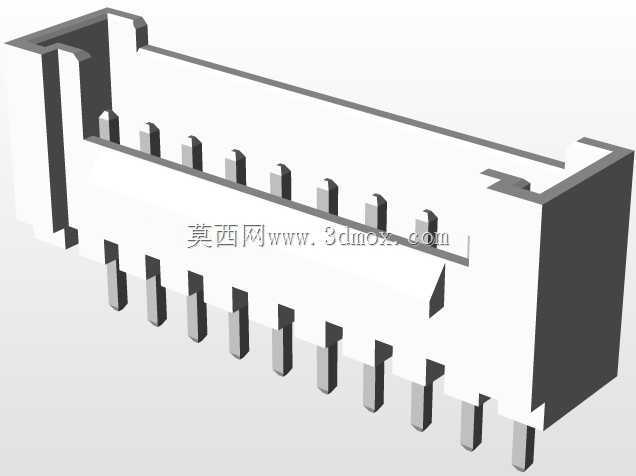

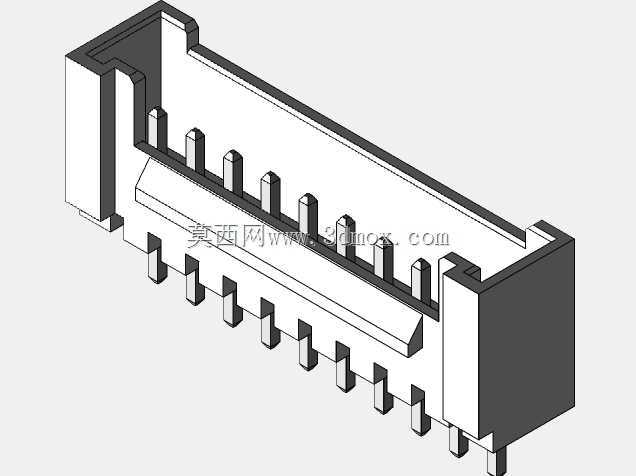

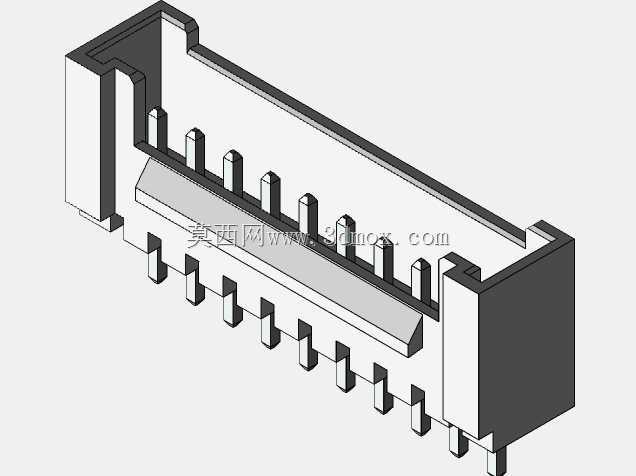

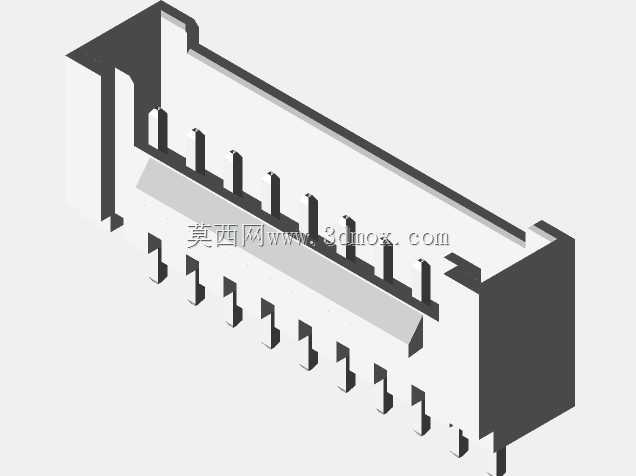

10针2mm节距THT公接头连接器结构

　　这款板装直插式公接头，是板对线连接场景里的常用互连部件，日常在工控控制板卡、小型消费电子主板、嵌入式设备模组、低压信号传输回路里都能见到它的身影，主要承担多回路低压信号、小电流供电的物理连接与信号导通作用，相比同规格卧贴连接器，它的直插结构抗弯折拉扯能力更强，在存在小幅振动的设备内部连接场景中，接触可靠性表现更稳定。从结构设计逻辑来看，整个接头采用绝缘基座加插针的分体组合结构，绝缘基座选用耐高温工程塑料注塑成型，基座两侧设计了带导向斜角的定位挡边，在PCB板端焊接装配时，挡边可以卡在PCB预设的安装槽位内，避免过波峰焊时基座出现偏移浮高问题，同时基座外侧的两个固定凸柱，可插入PCB对应的定位孔内，进一步强化焊接后的结构牢固度，

　　防止后期插接线束时基座受力松脱。插针采用标准2mm节距排布，单排共10个导通回路，插针尾部为直插式引脚，适配标准1.6mm-2.0mm厚度的FR4玻纤板，引脚伸出基座底部的长度经过精准核算，既能够满足波峰焊的吃锡深度要求，又不会因为引脚过长导致焊接后锡尖突出板底，影响板卡背面的绝缘间隙。基座内部的插针固定槽做了防退卡扣结构，插针压入基座后，卡扣会卡入插针预设的卡槽内，避免插拔线束时插针被外力带出基座，造成连接回路断路。基座顶部的插接端做了内凹导向槽，对接对应的母端线束接头时，导向槽可以引导母端接头平滑插入，不会出现插针顶弯、对位偏移的问题，槽体两侧的限位筋可以约束母端接头的插入深度，保证每一根插针的有效接触长度一致，

　　避免个别回路接触不良导致的信号传输中断。从安装边界尺寸来看，整个接头总长21.98mm，宽度方向尺寸为5.1mm，基座总高度7.7mm，在PCB布局时，需要在接头本体外侧预留至少2mm的操作空间，方便后期线束插拔操作，同时要注意接头下方避免布置高度超过1mm的表贴元件，防止焊接时元件与接头引脚出现干涉。在实际选型使用过程中，这类10针规格的接头多用于IO信号引出、传感器信号集中传输、小功率模组供电连接场景，2mm的节距设计相比2.54mm节距的同针数接头，占用PCB板面积更小，更适合空间紧凑的小型化设备内部使用，直插式的安装方式也不需要额外的SMT贴装工序，对于小批量打样的设备板卡来说，生产装配的灵活性更高。设计建模过程中，

　　需要重点把控插针的同轴度、基座定位柱的位置公差、插接槽的尺寸精度，插针的位置度偏差需要控制在0.1mm以内，否则会出现母端对接困难、个别针位接触电阻过大的问题；基座的绝缘壁厚均匀性也要做充分考量，避免注塑成型时出现缩痕、翘曲，导致整体装配尺寸超差。另外，基座插接端的倒角角度需要适配母端接头的导入角，角度过大容易导致插接松旷，角度过小则会增加插拔力，给后期装配维护带来不便。插针的表面镀层通常采用镀锡或镀金工艺，建模时不需要体现镀层厚度，但在结构校核时需要预留镀层的尺寸余量，避免装配时出现尺寸干涉。
