9针2.5mm螺距内螺纹连接器结构设计

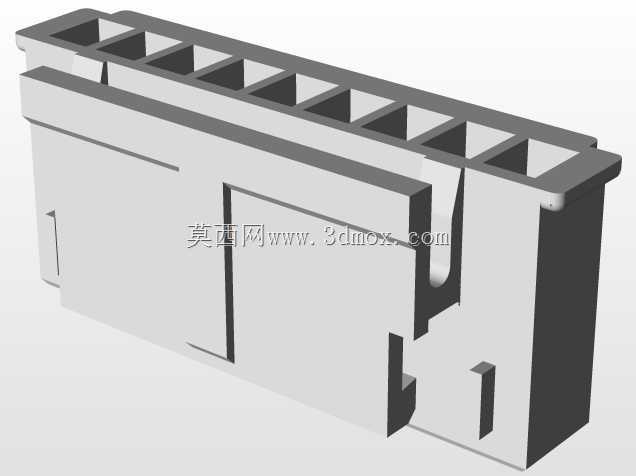

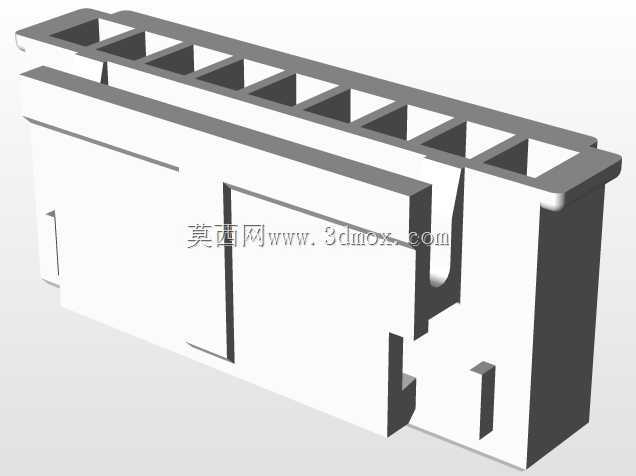

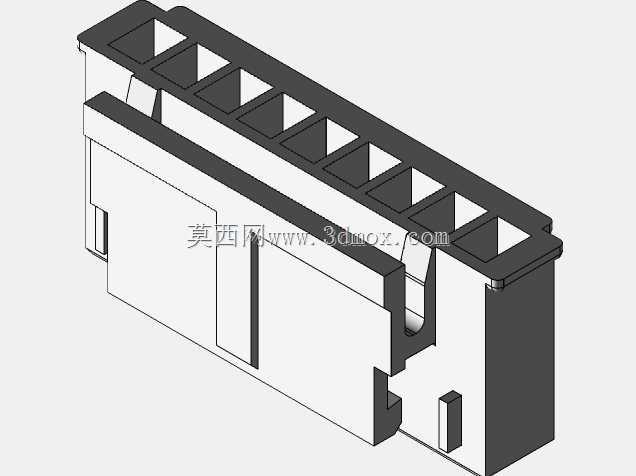

　　在工业控制、小型电子设备的内部布线场景里，这类多针内螺纹连接器是信号与小电流传输的核心衔接部件，区别于普通插拔式接插件，内螺纹结构的设计初衷是解决设备振动工况下接插件松脱的痛点，常见于小型伺服驱动接线端、工业传感器集线模块、便携检测设备的内部信号转接位置，安装时通过配套的外螺纹锁紧套配合，能让公母端对接后保持稳定的接触压力，避免设备运行过程中因晃动、冲击出现的信号瞬断、接触电阻增大问题。从结构设计逻辑来看，这款9针连接器的针位排布采用等间距2.5mm螺距布局，这个间距是低压信号传输领域的通用兼容尺寸，既可以匹配市面上常规的压接式插针，也能适配波峰焊的PCB板焊盘间距，不会出现针位错位、焊盘干涉的问题。整体外形尺寸控制在24.

　　7mm长度、4mm宽度、10.5mm高度的范围内，这个尺寸边界是经过多轮安装场景验证的：宽度4mm的设计刚好可以嵌入小型设备内部的线槽侧边，不会额外占用布线空间；10.5mm的高度预留了插针压接后的尾部余量，同时不会和设备外壳的内壁产生干涉；24.7mm的长度则对应9个针位的排布长度加上两端的锁紧结构安装位，没有多余的结构冗余。外壳部分采用带定位凸台的分体式卡扣结构，侧面的凸起定位块可以在安装到设备面板或者PCB支架时快速卡入定位槽，不需要额外打胶或者螺丝固定就能完成预固定，提升装配效率；顶部的镂空槽位是注塑成型时的脱模结构，同时也能在连接器工作时为内部接触件提供一定的散热空间，避免长时间通电后热量堆积在塑壳内部加速绝缘材料老化。

　　内螺纹结构设置在连接器的对接端内壁，螺纹的导程和牙型都经过适配优化，和配套公端的外螺纹锁紧件旋合时，只需要旋转不到一圈就能完成锁紧，不需要多圈旋转浪费装配时间，同时螺纹的锁紧力经过测试，能承受至少50N的轴向拉拔力不松脱，完全满足工业现场的常规振动工况要求。针位之间的绝缘隔栏采用加高设计，相邻针位之间的绝缘爬电距离满足低压电气设备的安全规范，即使在潮湿、有轻微粉尘的工况下，也不会出现相邻针位之间的拉弧、短路问题。在实际选型应用中，这类连接器可以替代同尺寸的普通直插式接插件，用在有一定振动要求的设备上，比如小型自动化设备的传感器信号集线、手持工业终端的内部主板连接、小型步进电机的接线端转接，不需要改动原有设备的安装孔位，

　　只需要替换接插件就能提升连接可靠性。建模过程中需要重点关注几个尺寸公差：针位孔的位置度公差需要控制在0.05mm以内，否则会出现公母针对接偏移、插针弯折的问题；内螺纹的中径公差需要适配通用的锁紧件公差带，避免出现旋合过紧或者滑牙的问题；外壳侧面定位凸台的尺寸公差需要控制在0.1mm以内，保证卡入安装支架时不会出现过松脱落或者过紧无法装配的问题。另外塑壳的壁厚设计保持均匀，平均壁厚在1.2mm左右，既满足注塑成型的工艺要求，避免出现缩痕、缺料的问题，也能保证外壳有足够的结构强度，在插拔、锁紧过程中不会出现壳体开裂的情况。对接端的插口处做了0.2mm的倒角导向，公端插入时可以顺着倒角滑入对接位，即使装配时有轻微的位置偏差也能顺利完成对接，降低一线装配人员的操作难度。
