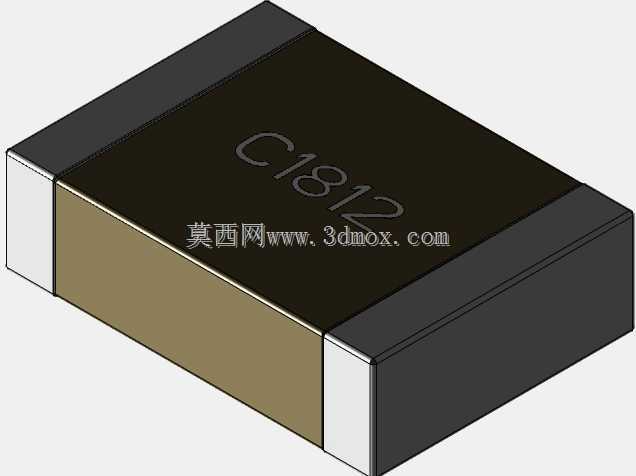

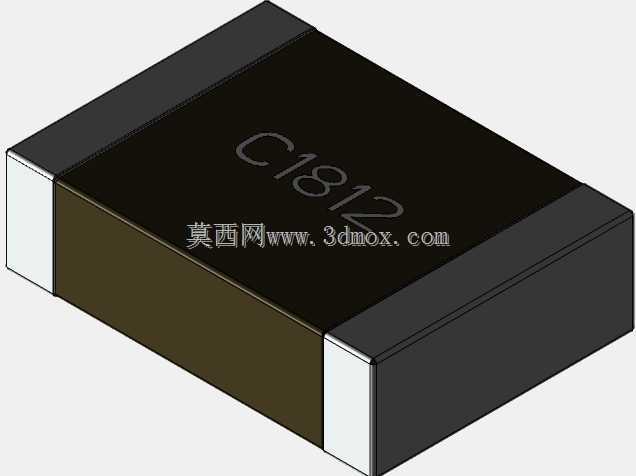

1812封装贴片多层陶瓷电容器三维结构

　　在消费电子、工业控制、汽车电子的电路板组装环节，表面贴装类无源器件的选型与布局直接决定整板的空间利用率与焊接良率，1812规格的多层陶瓷贴片电容作为容值覆盖范围较广、耐压等级适配多数低压电路场景的常用元件，其三维结构的精准建模对PCB布局仿真、钢网开孔设计、自动化贴装程序校验有着不可替代的作用。不同于插件类电容需要预留引脚穿孔与波峰焊空间，这款贴片电容采用端电极直接焊接的表贴方案，本体外形为规整长方体，建模时严格遵循实际量产元件的尺寸边界，长度控制在4.5mm，宽度为3.2mm，整体高度1.27mm，两端的金属端电极覆盖本体端面与侧面少量区域，建模时特意区分了端电极的金属层与陶瓷本体的材质边界，避免仿真时出现材质属性赋值错误的问题。

　　从设计思路上看，这款电容的建模没有做多余的工艺细节简化，既保留了陶瓷本体的哑光黑色外观特征，也还原了端电极镀锡层的金属质感，同时在本体表面标注了对应封装规格的丝印标识，和实际量产元件的表面标识逻辑保持一致，方便结构工程师在整机装配干涉检查时快速识别元件类型。在实际电路应用中，这类1812封装的MLCC常被用于电源输入端口的滤波、高频信号的去耦、直流母线的纹波抑制场景，相比更小封装的0805、0603规格电容，它能在同等耐压等级下做到更大的容值，同时相比更大尺寸的2220封装元件，它占用的板面空间更小，平衡了容值需求与布局空间的矛盾。建模时特意考虑了SMT贴装的工艺边界，端电极的侧面延伸长度严格按照行业通用规范设置，保证焊盘设计时，

　　元件两端的焊盘尺寸能和端电极形成充分的焊接浸润面，避免出现立碑、虚焊等工艺缺陷。对于做整机结构设计的工程师来说，这个模型可以直接导入PCB装配文件，检查电容和周边接插件、结构件、散热片的安全距离，尤其是在有三防漆涂覆、灌封工艺的产品中，精准的元件高度模型能帮助工程师提前预判灌封层厚度是否足够覆盖元件，避免出现元件顶端暴露在灌封层外的防护失效问题。在自动化贴装生产线的程序调试环节，精准的三维模型可以用来校验吸嘴的取料位置，确认吸嘴接触元件本体时不会压到两端的电极区域，避免取料偏移导致的抛料率上升问题。不同于很多简化的元件模型只做长方体外形忽略端电极结构，这个模型把端电极和陶瓷本体做了独立的实体拆分，在做热仿真的时候，

　　可以分别给陶瓷基体和金属端电极赋予对应的导热系数，更精准地模拟电容工作时的热量传导路径，帮助工程师评估电路板局部的热积累风险。在做电路板可制造性分析的时候，这个模型的尺寸精度可以满足DFM检查的要求，能自动识别元件和周边走线、丝印、焊盘的间距是否符合生产工艺规范，减少后期打样时出现的工艺问题。对于刚接触电子结构设计的工程师来说，这个模型也能帮助其直观理解表贴电容的实际外形结构，避免在焊盘设计时出现尺寸不匹配的低级错误，比如把焊盘间距设置得过宽或者过窄，导致焊接时元件无法准确贴装到焊盘中心。
