直插式铝电解电容三维结构设计

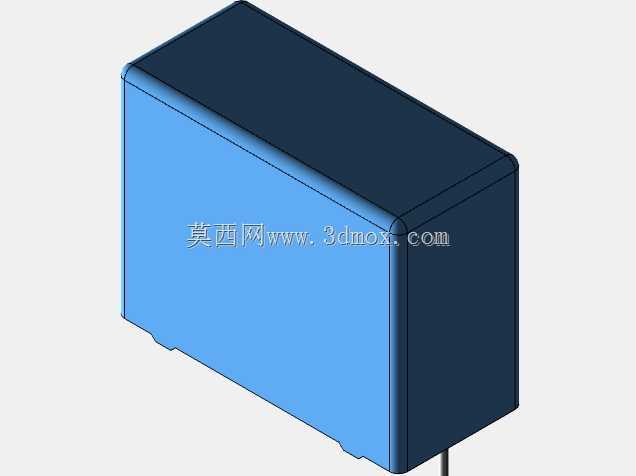

　　在各类工业控制板卡、消费电子电源模块、车载电控单元的PCB布局设计环节，直插式铝电解电容是板级电路里最常见的无源滤波元件之一，这类元件的三维建模精度直接影响到后续结构件干涉检查、整机装配公差校验的可靠性，很多刚入行的结构工程师容易忽略这类小元件的安装边界，导致后期打样时出现电容顶到外壳、引脚焊盘对位偏差、波峰焊时元件歪斜卡接插件等问题。这款直插电容的本体采用长方体塑封结构，区别于常见的圆柱型电解电容，方正的外形在高密度排布的PCB板上能更高效利用板上空间，尤其是在电源输入端口的滤波位，多个同规格方型电容并排安装时，不会出现圆柱元件相邻间隙浪费的情况，本体的三个安装方向尺寸分别为31.5mm长度、14mm宽度、24.5mm高度，

　　设计时需要注意本体高度方向的预留空间，要和上方的屏蔽罩、机壳内壁保留至少1mm的安全间隙，避免组装时压伤电容本体导致电解液泄漏。引脚采用2针THT通孔安装设计，引脚节距为27.5mm，这个尺寸是和PCB焊盘孔位严格对应的，建模时特意将引脚伸出本体底部的长度设置为3.5mm，刚好匹配常规1.6mm厚度PCB板的波峰焊吃锡要求，过长的引脚会在过波峰后需要额外剪脚工序，过短则容易出现虚焊、焊盘吃锡量不足的问题。从功能特性来看，这类大容量直插电容主要承担电路里的输入输出滤波、电压尖峰吸收、大电流放电时的储能作用，在开关电源的次级整流端、电机驱动板的母线端都有大量应用，方正的本体外壳带有细微的防滑棱，在自动化插件机上料时可以被料卡精准定位，

　　不会像圆柱电容那样出现滚转偏移的情况。建模过程中特意还原了本体底部的两个微小定位凸点，这两个凸点高度0.3mm，刚好卡在PCB板上对应的两个定位孔里，过波峰焊时可以避免电容受高温锡流冲击出现歪斜，很多工程师画封装时容易漏掉这两个凸点的避让位，导致电容插装时无法贴紧PCB板面，出现浮高问题。在实际的设备应用场景里，这类电容常被用在工控PLC的电源板、小型变频器的驱动板、桌面式3D打印机的主控板上，因为是直插安装，相比贴片电容拥有更好的抗机械振动性能，在有一定振动工况的工业设备里，不会像贴片元件那样容易出现焊盘脱落的失效问题。设计这款模型时，特意将本体的棱角做了R0.5mm的圆角处理，还原真实元件的注塑外壳工艺特征，没有做尖锐直角处理，

　　避免后续做装配干涉检查时出现误判，引脚部分采用黄铜材质的外观渲染，还原真实元件的引脚金属质感，同时在本体侧面预留了参数丝印的位置，方便后续导出工程图时可以直接标注元件参数，不需要额外做贴图处理。很多结构工程师在做板级布局时，习惯直接调用元件库的简化模型，忽略了本体的实际倒角、底部凸点、引脚伸出长度这些细节，导致后期做整机装配时出现各种小问题，这款模型在建模时完全按照实物的实测尺寸进行1:1还原，所有安装边界尺寸都和实物保持一致，不管是用来做PCB布局的元件占位检查，还是做整机结构的空间干涉校验，都能满足工程设计的精度要求，不需要再额外调整尺寸参数。
