15针板对板连接器组件结构设计

　　这款15针连接器组件，是板对板信号连接场景里常用的互连部件，日常在工业控制板卡、伺服驱动接口、小型智能设备主板互连的场景里出镜率很高，主要承担多通道低压信号、小电流供电的板间桥接作用，能在两块平行排布的PCB之间建立稳定的电气连接路径，避免飞线连接带来的信号干扰、连接可靠性差的问题。

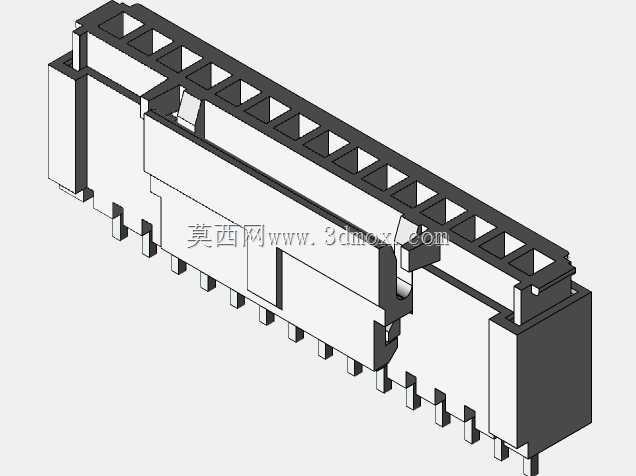

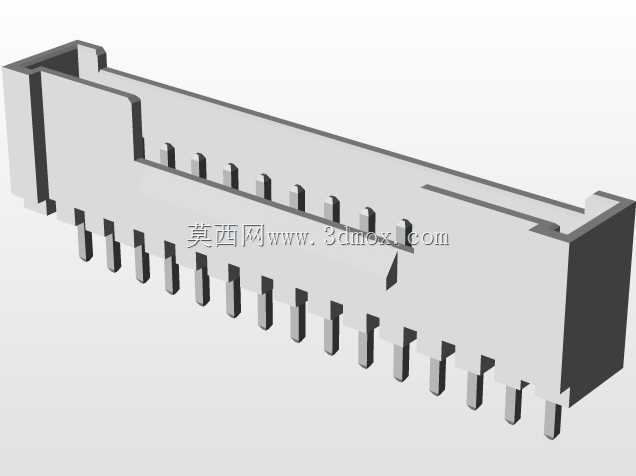

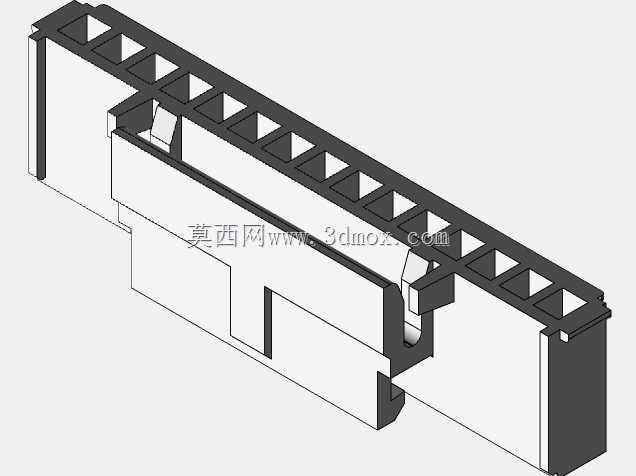

　　从结构设计逻辑来看，整个组件采用公母对插的配合思路，塑壳主体采用耐高温的工程塑料注塑成型，一方面为内部的金属接触端子提供绝缘防护，避免相邻针脚之间出现爬电、短路问题，另一方面塑壳上的导向槽、防呆结构能在装配时引导公母端精准对位，避免插反导致的针脚弯折、接触件损坏。接触端子采用铜合金基材冲压成型，表面做镀锡或镀金处理，兼顾接触导电性与抗氧化能力，端子的尾部采用直插式设计，能够适配标准波峰焊工艺，直接插装在PCB对应的安装孔内完成焊接固定，不需要额外的压接工序，适合批量生产的板卡装配流程。

　　从安装边界来看，这款连接器的针脚间距为2.00mm，属于标准间距的板对板连接器规格，15个针脚沿塑壳长度方向等距排布，塑壳的宽度方向尺寸控制在较小范围内，能够适配板上空间紧凑的布局需求，对插方向为垂直于PCB板面的直插式，对插深度有明确的限位结构，当公母端插合到位时，塑壳上的卡扣结构会自动卡合锁定，避免设备运行过程中受振动影响出现连接松脱的情况。塑壳两侧的定位柱能够在PCB焊接前先卡入板上的定位孔，提升焊接时的位置精度，减少过炉时的端子偏移问题。

　　在实际选型应用中，这类连接器通常用于板间间距固定、信号通道数量为15路的电路连接场景，比如小型PLC的IO扩展板连接、步进驱动器的信号接口连接、工业传感器的集线板互连等场景，相比排线连接的方式，板对板直插连接器的连接刚性更好，抗振动性能更强，接触电阻更稳定，不会出现排线长期使用后端子氧化、接触不良的问题。设计时需要注意，PCB上对应的安装孔位需要和端子针脚位置严格对齐，孔位公差控制在±0.05mm范围内，避免焊接时出现针脚歪扭、虚焊的问题；同时板上布局时需要在连接器对插方向预留足够的操作空间，方便装配时完成公母端的对插操作，也方便后期维护时的拆卸。

　　从结构细节来看，塑壳上的端子固定槽采用倒刺结构，端子压入塑壳后，倒刺会卡入塑壳的卡槽内，避免端子在插拔过程中出现退针、移位的问题；相邻端子之间的塑壳隔栏高度足够，能够在高湿环境下提升相邻针脚之间的绝缘电阻，减少漏电风险。连接器的额定电流适配单针1A以内的信号或小功率供电场景，额定电压适配300V以内的直流或低压交流电路，能够满足绝大多数工业控制类板卡的互连需求，不需要额外做绝缘防护处理。在三维建模过程中，这类连接器需要重点还原针脚的位置度、塑壳的导向结构、卡扣的配合尺寸，确保在做整机结构干涉检查时，能够准确模拟实际装配后的空间占用，避免出现结构件和连接器干涉、对插空间不足的问题，同时建模时需要预留焊接后的公差余量，因为PCB焊接后连接器会存在一定的位置偏移，结构设计时需要在连接器周边留出0.3mm左右的安全间隙，避免装配时出现硬接触导致的连接器损坏。
