单排直插THT40Pin排针连接器结构

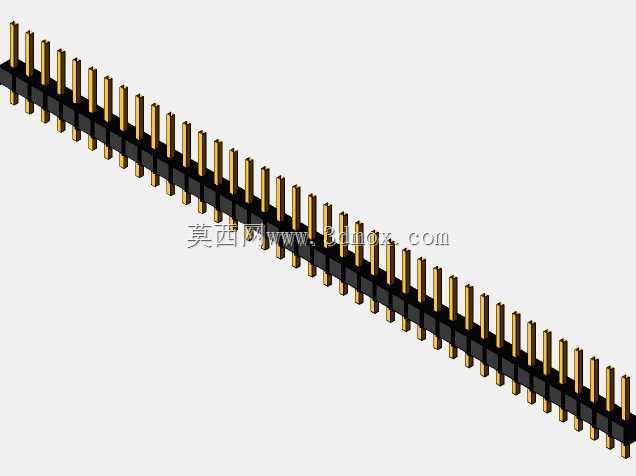

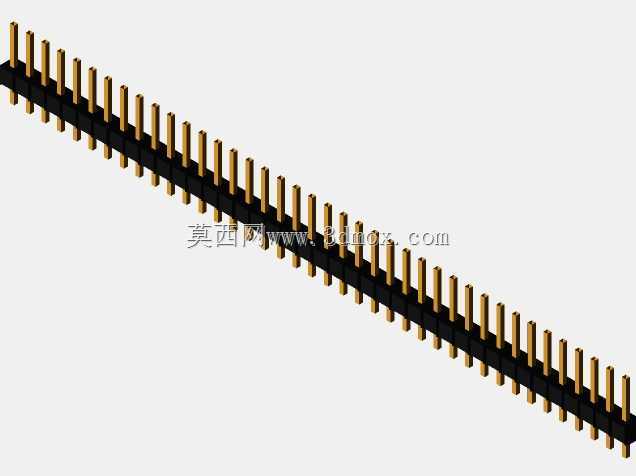

　　在消费电子、工业控制板卡、通讯设备的板间互联场景里，直插排针是应用频次极高的板级互联元件，这款单排40位的THT结构排针，主要适配PCB板上的标准2.54mm网格焊盘，实现两块平行排布电路板之间的信号与小电流传输，也可搭配对应规格的排母使用，构成可插拔的板对板连接方案，在工控IO扩展板、嵌入式开发板、老式ISA总线接口、各类传感器转接模块上都能见到这类排针的身影。从结构设计来看，这款排针采用单排等距排布的方针结构，针体选用黄铜基材，表面做镀金处理，降低接触电阻同时提升抗氧化能力，避免长期使用后出现接触不良的问题；针体根部与黑色绝缘基座采用过盈压合的方式固定，绝缘基座选用耐高温的PA66材质，能够耐受波峰焊、回流焊过程中的高温冲击，

　　不会出现基座融化、针体移位的问题，基座的宽度控制在2.54mm，安装后不会占用PCB板上过多的布线空间，相邻针位之间的绝缘壁厚均匀，保证相邻引脚之间的绝缘耐压性能满足常规低压信号传输的要求。尺寸设计上严格遵循2.54mm标准节距，总长度对应40个针位的排布尺寸，针体露出基座的焊接端长度适配常规1.6mm板厚的PCB通孔设计，插装后焊盘处的针脚露出长度控制在1.5mm左右，既方便焊接操作，也不会因为针脚过长导致相邻焊点短路；插合端的针体长度匹配标准排母的插合深度，插合后接触长度足够，在设备存在常规振动的工况下也不会出现松脱断连的问题，整体高度8.89mm的尺寸，适配多数板间间距的安装要求，不会因为元件过高导致机箱内部空间干涉，

　　也不会因为高度不足导致插合困难。建模过程中需要重点关注针体与基座的配合公差，每个针位的位置度误差需要控制在0.05mm以内，否则批量生产时会出现插装困难、针体偏斜的问题；绝缘基座上的针孔同轴度也要做严格控制，压合针体时不会出现针体弯曲的情况。实际选型使用时，这类排针的额定电流通常为单针3A，额定电压250VAC，足够满足常规控制信号、小功率供电的传输需求，在需要大电流传输的场景则需要选用更大规格的排针或者其他连接器。安装时采用波峰焊工艺的话，需要注意焊接温度与时间的控制，避免高温导致基座变形，手工焊接时则要控制烙铁温度与焊接时间，避免烫坏基座或者导致针体松动。这类标准节距的排针属于通用型互联元件，互换性强，

　　不同厂商生产的同规格产品可以直接替换，在设备维修、样机调试时非常方便，不需要专门定制特殊规格的连接件，能够有效降低物料采购成本与维护成本。在三维建模时，除了准确还原外形尺寸，还需要预留出安装时的焊盘空间、插合时的操作空间，避免在结构设计时出现周边元件与排针干涉的问题，尤其是在高密度布线的板卡上，排针周边的元件高度需要做适配，不能超出排针的安装高度边界，否则会导致板对板插合时出现顶件的问题。
