28Pin直插排针2.54mm节距接插件

　　在消费电子、工业控制板卡、嵌入式开发板的板级互连场景里，直插排针是应用频次极高的基础互连元件，这款28位单排直插排针，针对THT通孔焊接工艺设计，适配常规波峰焊、手工焊的生产装配流程，在工控IO扩展板、单片机最小系统、传感器转接模块、电源分配板上都能见到这类元件的身影，承担板间信号传输、小功率电源通路连接的核心作用。

　　从实际选型适配的角度看，这款排针采用2.54mm标准节距设计，这是全球电子行业通用的互连间距标准，能直接匹配市面上绝大多数通用排母、杜邦线座、IDC连接器的安装尺寸，不需要额外做适配结构，在做板卡堆叠、外接模块扩展的时候，能直接完成对接，减少定制转接件的开发成本。排针的塑高、针长参数经过实际装配验证，插针穿过PCB焊接面后预留的焊脚长度刚好适配常规1.6mm板厚的通孔焊盘，过波峰焊时不会出现焊脚过长顶到治具、或者过短导致焊锡浸润不足的问题，塑体本体的高度也预留了足够的板间间隙，两块对接板卡之间不会出现元件干涉的情况。

　　结构设计上，排针的插针采用黄铜基材做基底，表层做镀金处理，既保证了插针的刚性，在插拔过程中不容易出现弯折变形，也能降低接触电阻，长期使用不容易出现氧化导致的接触不良问题。黑色的绝缘塑体采用耐高温工程塑料注塑成型，能承受波峰焊过程中的高温冲击，不会出现塑体融化、插针移位的情况，每个插针和塑体之间的固定位做了防退结构，插针受到轴向插拔力的时候不会从塑体中脱出，能承受至少数百次的反复插拔而不出现结构松动。

　　安装边界方面，这款排针的整体长度对应28Pin的节距排布，在PCB Layout的时候只需要按照标准2.54mm间距排布通孔焊盘，不需要额外预留异形安装空间，塑体的宽度尺寸控制得比较紧凑，在板卡空间紧张的场景下，相邻排针之间可以预留最小的电气安全间隙，不会浪费PCB的布线空间。插针的外露端做了导向倒角处理，在对接排母或者外接排线的时候，能快速对准定位，不会出现插针顶歪、怼坏塑体的情况，不管是工厂自动化装配还是手工样机调试，都能提升装配效率。

　　从实际工程使用的场景来看，这类排针除了常规的板对板连接，还经常被用来做调试接口、测试点引出，在产品开发阶段，可以通过排针外接仿真器、逻辑分析仪，完成固件烧录、信号测试的工作，量产后也可以保留作为售后维护的调试端口，不需要额外在板卡上设计专用测试座，能有效控制BOM成本。排针的载流能力经过实际验证，单Pin可以通过不低于3A的持续电流，对于小功率信号传输、低压供电通路来说完全够用，不需要额外使用大电流连接器，在满足电气性能的前提下，把板卡的互连成本控制在较低水平。

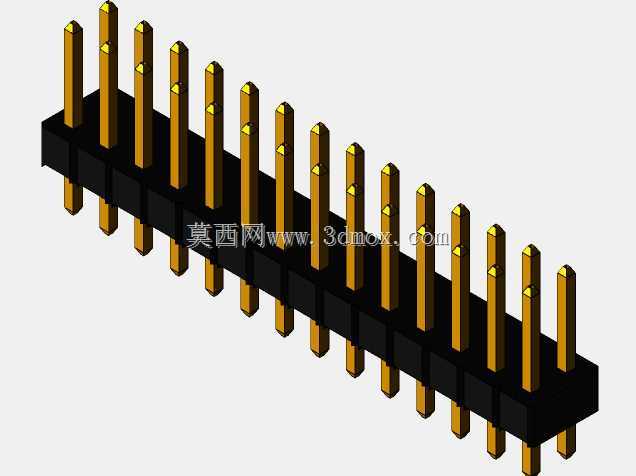

　　建模过程中，严格按照实际生产的尺寸公差做了参数化处理，插针的直径、塑体的卡槽位置、焊脚的长度都和实际量产零件保持一致，在做整机结构装配检查的时候，可以直接导入这个模型验证安装间隙，检查排针和周边外壳、相邻元件是否存在干涉，避免开模或者打样后才发现结构冲突的问题。塑体表面的脱模斜度、插针端部的倒角细节都做了还原，不管是做结构装配仿真，还是做产品宣传的渲染图，都能直接使用，不需要再做细节补全。

　　在做设备维护的时候，这类标准件的替换成本极低，因为是行业通用规格，不需要找原厂定制配件，市面上任意同规格的排针都可以直接替换，降低了设备的后期维护成本，对于工业类长周期供货的产品来说，选用这类通用标准互连件，也能避免因为单一供应商断供导致的生产停线风险，供应链的适配性非常强。
