便携锂电池组电压监测报警装置结构设计

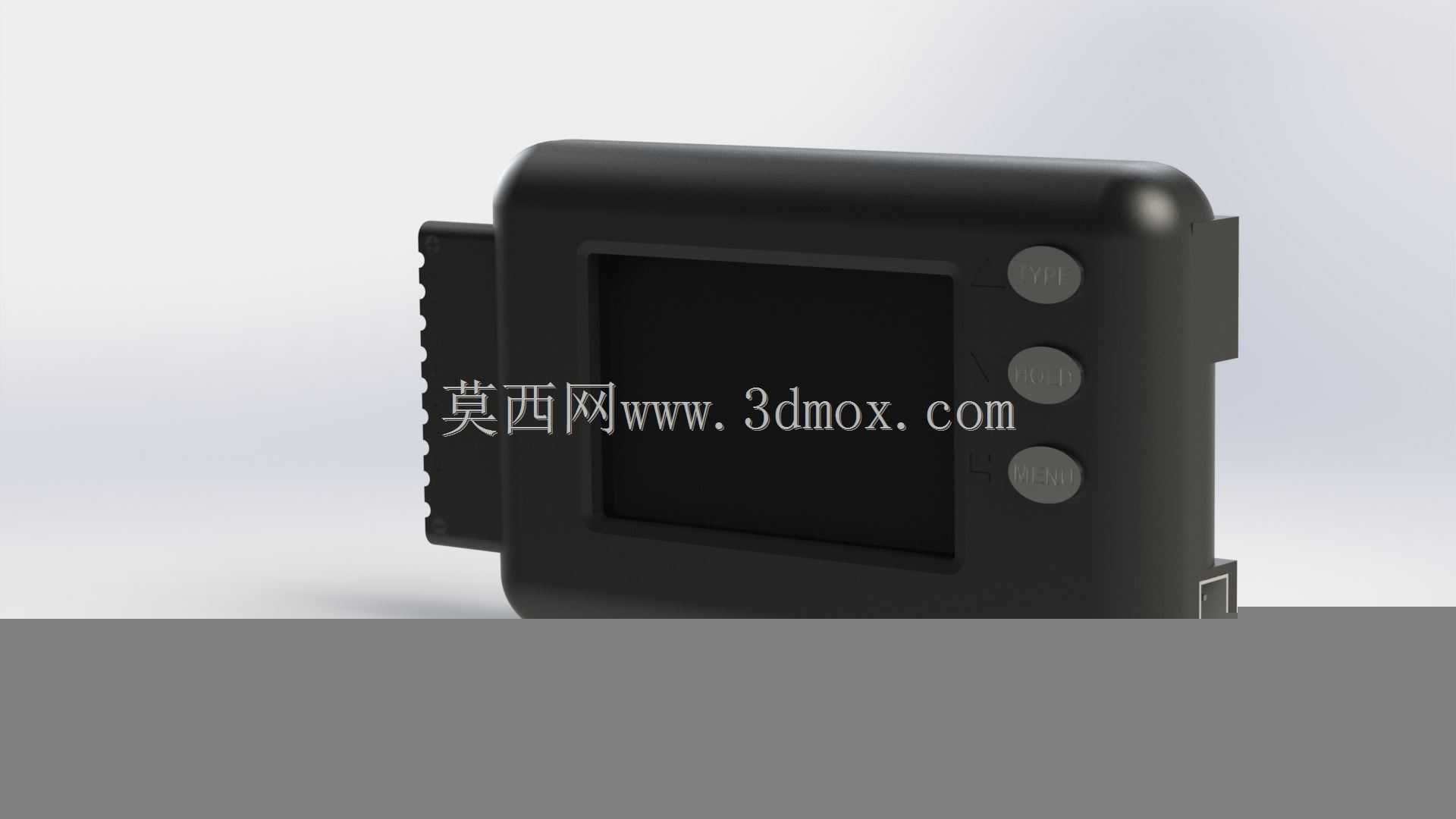

　　在航模动力、户外储能、低速电动车这类多串锂电池应用场景里，单串电压失衡是引发电池寿命骤减、热失控风险的核心诱因，传统万用表逐串测量的方式不仅效率低下，更无法实现动态工况下的持续监测，这款多串电池电压监测装置的结构设计，正是针对这类现场使用痛点完成的。从实际使用场景出发，这款装置需要适配2到8串的锂聚合物、锂离子、磷酸铁锂等不同化学体系的电池组，这就要求采样接口必须做通用化的快插结构，模型里侧边伸出的带定位凸点的插接端，就是为了匹配常用的平衡充插头规格，插拔时不需要额外对位，侧面的防呆凸棱能避免插反导致的采样电路反接损坏，插接端的伸出长度做了严格控制，既保证插合后引脚接触深度足够，又不会因为伸出过长在设备收纳时被磕碰折断。

　　装置正面的操作区域做了清晰的功能分区，上方是128*64分辨率的点阵液晶安装位，屏幕周边做了0.8mm的下沉台阶，刚好能卡住LCD模组的金属边框，装配时不需要额外打胶就能完成屏幕的固定，屏幕下方的三个圆形按键做了等距排布，按键帽高出壳体表面1.2mm，按压力度控制在1.5N到2N之间，戴薄劳保手套操作时也能清晰感知按键触发反馈，不会出现误触或者按不动的情况。壳体整体采用圆角矩形的造型，四个边角做了R3的圆弧过渡，避免尖锐边角在携带过程中刮伤其他设备或者操作人员，壳体壁厚均匀控制在1.8mm，既满足手持使用的结构强度要求，又不会因为壁厚过大导致整体重量超标，方便用户把设备固定在电池组侧面或者放在工具包内随身携带。内部结构的布局上，

　　采样电路、主控芯片、蜂鸣器、背光驱动板做了分层排布，蜂鸣器特意布置在壳体靠近侧边的位置，对应位置的壳体上开有直径2mm的出声孔阵列，保证报警鸣响时声音不会被壳体遮挡，在车间或者户外嘈杂环境下也能清晰听到报警提示；背光模块紧贴LCD屏幕背面，光线通过匀光膜均匀覆盖整个显示区域，即使在光线直射的户外环境下，也能清晰看清屏幕上显示的各串电压数值。报警输出的接口做了和采样接口同规格的快插设计，用户可以根据实际需求外接声光报警器或者继电器控制回路，当检测到单串电压超过设定的上下限阈值时，除了自身蜂鸣器发出提示音，还能通过输出端口触发外部的保护电路动作，直接切断电池组的充放电回路，从根源上避免电池过充过放。考虑到现场使用时可能存在的轻微磕碰、

　　泼溅情况，壳体上下盖的合模位置做了一圈0.5mm的止口结构，合盖后能阻挡大部分灰尘和溅水进入设备内部，提升装置在复杂使用环境下的可靠性。安装固定的设计上，壳体背面预留了两个M3的螺丝孔位，同时兼容背胶粘贴的固定方式，用户既可以用螺丝把装置永久固定在电池组外壳上，也可以用强力背胶做临时固定，不需要对原有电池组结构做打孔改造，适配不同用户的安装需求。整个装置的结构设计没有多余的装饰性元素，所有的外形特征、结构细节都围绕实际使用的便利性、可靠性展开，按键的位置、接口的朝向、屏幕的可视角度都经过了实际手持操作的验证，单手握持时拇指刚好能覆盖三个操作按键，查看屏幕时不需要刻意调整手腕角度，长时间使用也不会产生操作疲劳。
