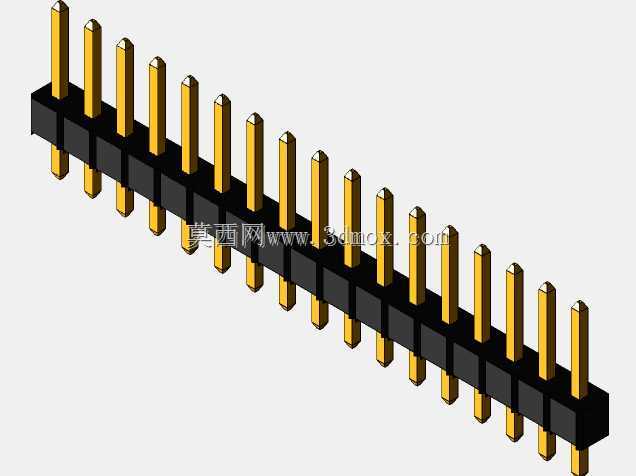

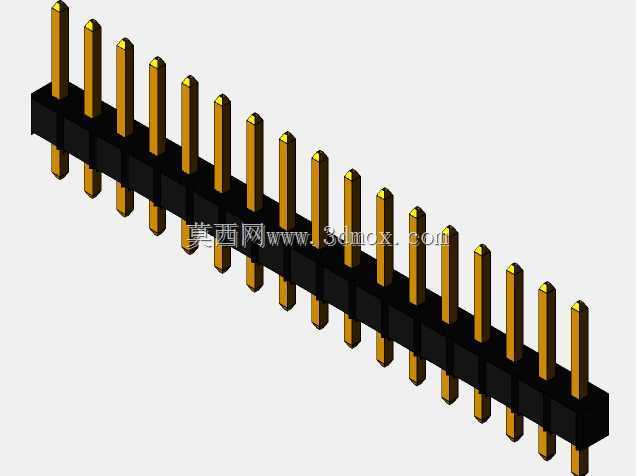

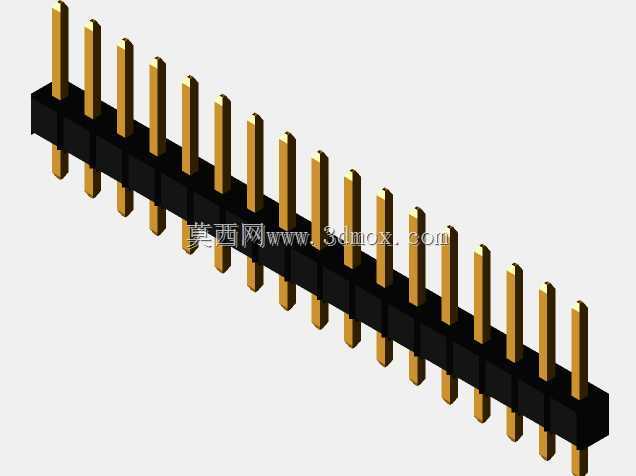

17Pin2.54mm节距直插排针连接器结构

　　做电子设备结构设计这么多年，排针这类基础接插件的选型和建模，往往是最容易被新手忽略、却又直接影响整机装配可靠性的环节。这次做的17Pin直插排针，是针对工控板卡、传感模块互联场景常用的规格，先从实际安装边界说起，整体长度控制在43.18mm，刚好适配标准17Pin2.54mm节距的焊盘排布，不会出现两端插针偏出焊盘的问题，本体宽度2.54mm，在板卡堆叠时不会挤占相邻元件的布局空间，总高度8.89mm，是常规THT焊接后露出板面的标准高度，既不会因为插针过短导致焊接吃锡不足，也不会因为针体过长在板卡安装时触碰外壳造成短路。

　　设计思路上没有做多余的花哨结构，黑色绝缘基座采用耐高温工程塑料的等距槽位设计，每根插针的定位槽公差控制在±0.05mm以内，保证插针垂直度偏差不超过1°，避免过波峰焊时出现插针歪倒、连锡的问题。插针采用黄铜基材镀金处理，接触端做了倒角导向，手工插装或者自动化设备插件时都能顺利对准焊盘孔，不会出现插针顶弯的情况，针体横截面是标准方形，和焊盘孔的间隙控制在0.15-0.2mm之间，既方便插件作业，又能保证焊接后焊锡能均匀包裹针体，形成可靠的电气连接和机械固定。

　　从实际应用场景来看，这类排针大多用在工业控制板卡的扩展接口、小型传感模块的信号输出端、嵌入式开发板的外设互联位置，相比贴片排针，THT通孔焊接的结构能承受更大的插拔力，在有轻微振动的工业现场，不会因为长期振动出现焊点脱开、接触不良的问题。很多新手建模的时候容易忽略绝缘基座底部的凸台结构，这个凸台高度0.3mm，焊接时能让基座和PCB板面之间留出均匀的缝隙，助焊剂挥发的气体能顺利排出，不会出现基座被焊锡热量烫变形、或者助焊剂残留卡在基座和板面之间腐蚀焊盘的问题。

　　建模过程中特意把每根插针的圆角、基座的脱模斜度都做了还原，不是简单的方块加圆柱的拼接，因为实际做结构干涉检查的时候，如果忽略了插针端部的倒角、基座边缘的注塑圆角，很容易在和配套排母对插的时候出现干涉误报，导致设计阶段误判结构尺寸。另外插针伸出基座底部的长度是3mm，刚好是标准1.6mm厚PCB板焊接后，焊锡面露出1.4mm左右的针长，符合常规波峰焊的工艺要求，不会因为针长过短导致焊盘吃锡量不够，也不会因为针长过长在剪脚工序里额外增加工作量，甚至出现剪脚时扯动插针导致焊点开裂的隐患。

　　在设备实际用途层面，这类排针承担的是板间信号和小电流电源的传输功能，单Pin过流能力按照3A设计，足够覆盖绝大多数工控信号、低压供电的传输需求，绝缘基座的耐温等级达到260℃，可以满足无铅波峰焊的高温工艺要求，不会出现过炉后基座融化、插针移位的问题。很多结构工程师选型时只关注Pin数和节距，忽略了排针的整体宽度和高度尺寸，结果在做整机装配时，发现排针高度过高，顶到了上层板卡或者外壳，或者宽度方向和旁边的电容、电阻元件干涉，不得不临时改板，耽误项目进度，所以建模时把所有安装边界尺寸都做了严格的公差还原，方便设计人员直接调用做装配干涉检查，不用再反复核对规格书调整尺寸。

　　另外在插针的排布上，严格按照2.54mm的标准节距做等距分布，相邻插针的中心距偏差不超过0.03mm，保证和标准排母对插时，每一根针都能顺利进入排母的接触簧片，不会出现个别Pin接触不良、错位顶弯的问题。绝缘基座的两侧做了微小的定位缺口，方便自动化插件设备识别方向，不会出现插反的情况，虽然是很小的结构细节，但在批量生产时能大幅降低插件的不良率，减少返修成本。做这类基础零部件的三维模型，核心不是做的多好看，而是要把实际生产、装配、使用过程中的所有细节都还原到位，让调用模型的设计人员不用再二次核对工艺细节，直接就能用于布局设计和干涉检查，这才是机械建模真正贴合工程实际的价值所在。
