13针2.5mm节距THT公接插件结构设计

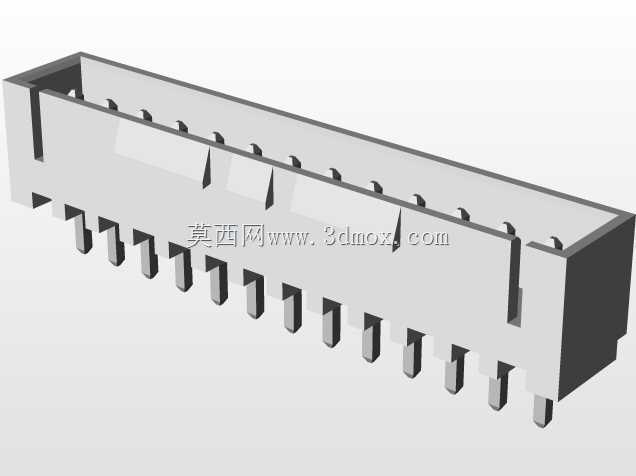

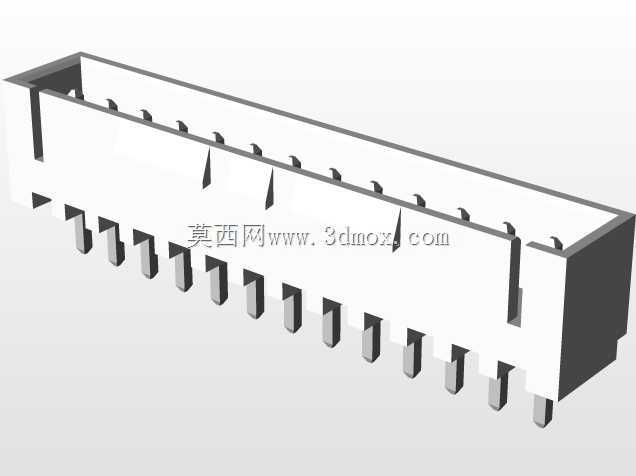

　　在工业控制板卡、消费电子主板、通讯设备接口板的板间连接场景里，这类直插式公接插件是实现板对板、板对线信号与小功率电源传输的核心基础元件，日常选型时经常会碰到安装空间局促、引脚对位不准、焊接后插拔松脱的问题，这款13针THT公接头的设计，正是围绕这些实际工程痛点做的结构优化。先从安装边界来说，接插件整体长度控制在34.9mm，宽度5.8mm，本体高度7mm，这个尺寸是严格匹配PCB板上2.5mm标准栅格的布线间距做的，13个引脚沿长度方向等距排布，每个引脚的中心距刚好2.5mm，和常规排针的布线规范完全兼容，设计的时候特意把插针的伸出长度做了统一管控，过波峰焊的时候引脚吃锡深度刚好控制在1.2-1.5mm区间，

　　既不会因为引脚太短导致虚焊，也不会因为引脚过长在焊接后碰到板底的其他贴片元件，减少生产环节的返修率。从功能特性上看，这款公接头采用THT通孔焊接的固定方式，相比贴片式接插件，和PCB板的结合强度更高，在经常需要插拔、存在一定振动的设备场景里，比如工业控制柜里的IO扩展板、小型机电设备的控制模块，不会因为反复插拔或者设备运行的微振动导致焊盘脱落，接插件本体的绝缘基座采用了带定位挡边的结构，插合的时候母端护套可以顺着挡边滑入，不会出现插反、斜插的情况，每个引脚的接触端做了倒角导向，哪怕是盲插操作也能顺利对位，不会把插针顶弯。设计思路上，没有做多余的异形结构，整个绝缘基座采用对称式布局，除了两端的防呆挡块，中间的引脚槽位完全等距，

　　开模的时候可以减少滑块结构，降低模具加工成本，同时也让注塑成型的时候塑料填充更均匀，不会出现局部缺胶、壁厚不均导致的基座变形问题，基座两侧的固定脚比信号引脚稍粗，插入PCB对应的安装孔后可以先起到预固定的作用，过焊的时候整个接插件不会因为传送带的震动出现偏移，保证所有引脚都能准确落在焊盘中心。实际应用的时候，这款接插件可以承载最高3A的单针电流，满足常规信号传输和小功率供电的需求，绝缘基座的耐温范围覆盖-40℃到105℃，不管是户外通讯设备的低温环境，还是工业设备内部靠近热源的高温场景，都能保持绝缘性能稳定，不会出现基座软化、引脚移位的问题。在做整机结构布局的时候，因为接插件本体宽度只有5.8mm，板上安装的时候只需要预留6.

　　5mm的宽度空间，在高密度布线的小型控制板上，可以和周边的电容、电阻等贴片元件保持足够的安全间距，不会因为元件距离太近导致耐压不足的问题，接插件顶部的插拔受力面做了加厚处理，插拔的时候受力不会集中在引脚根部，长期使用也不会出现基座开裂的情况。很多工程师在选型这类接插件的时候容易忽略插针的保持力，这款设计里每个插针和绝缘基座的结合处都做了倒刺结构，插针压入基座后倒刺会嵌入塑料内壁，哪怕是超过50N的轴向拉力也不会把插针从基座里拔出来，避免维护插拔的时候把插针扯断在母端里，造成线路故障。另外，接插件的引脚采用直插式设计，不需要做折弯成型，PCB布线的时候可以直接走直线连接到对应的芯片引脚，减少布线的过孔数量，既降低了PCB的加工成本，也减少了信号传输过程中的阻抗不连续问题，对于高速信号传输的场景，这种等长等距的引脚布局也能更好的控制信号时延，保证通讯的稳定性。
