9针2mm节距母接插件结构设计

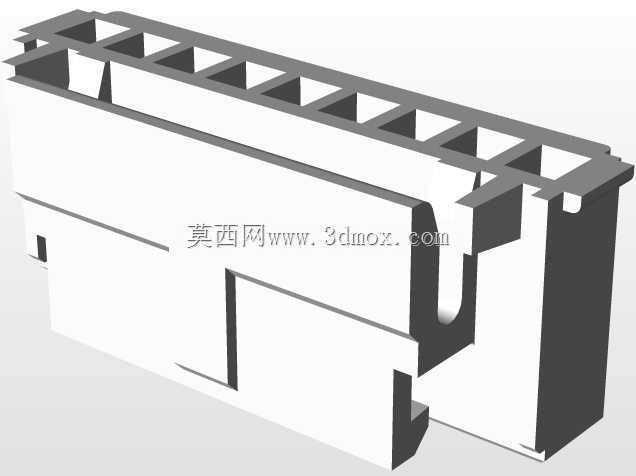

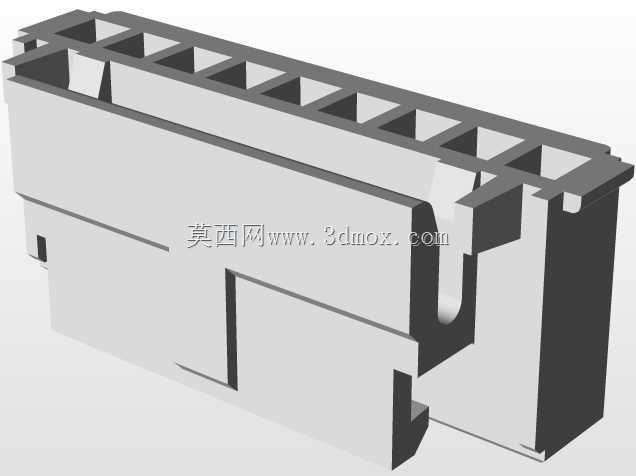

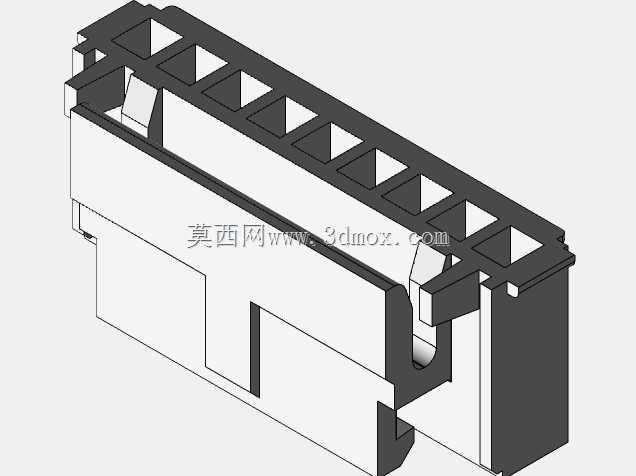

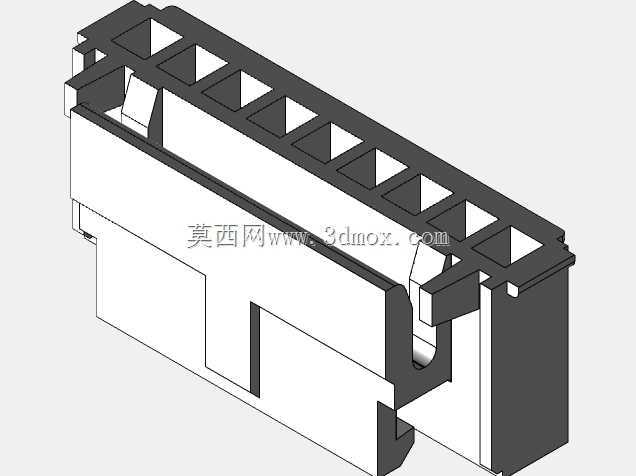

　　在消费电子、小型工控板卡、传感模块的板间连接场景里，这类窄间距母接插件的选型适配一直是结构工程师需要反复核对边界的环节，毕竟板上空间每毫米都要抠着用，接插件的外形公差、插合干涉、焊盘匹配度直接决定整板装配的良率。这款9针位的母接插件，节距设定为2mm，属于小间距线对板连接的常用规格，整体外形长度控制在19.6mm，宽度2.9mm，高度7.8mm，属于低矮型贴装适配件，适合对板上堆叠高度有严格限制的便携设备、小型采集模块内部使用。从结构设计逻辑来看，这款接插件的塑壳采用带定位卡扣的侧边结构，插合公端时侧边的弹性卡舌可以提供足够的保持力，避免设备在受振动、轻微冲击的工况下出现接插松脱、接触不良的问题，塑壳上的针位分隔槽做了等距排布，

　　每个针位的槽壁厚度均匀，既可以保证插针插入时的导向精度，也能避免相邻针位之间出现爬电距离不足的问题，适配常规的低压信号传输场景。塑壳的底部做了贴装定位凸台，对应PCB板上的定位孔设计，过回流焊时可以自动校正位置，减少贴装偏移导致的虚焊问题，插合端面做了倒角导向，公端插入时不需要严格对准就能顺利滑入槽位，降低产线装配时的对位难度，提升装配效率。在实际选型应用中，这类接插件多用于智能传感模块的信号引出、小型控制板的外接排线连接、便携检测设备的内部板间信号传输，因为整体宽度只有2.9mm，在排布密度较高的板卡上，可以并排布置多组接插件而不会出现空间干涉，7.8mm的总高度也适配板上金属屏蔽罩的内部净空要求，不需要在屏蔽罩上额外开槽避让。

　　设计建模时，需要重点关注插合面的公差配合，公母端的插合间隙控制在0.1mm以内，既保证插拔手感顺畅，也不会因为间隙过大导致接触电阻波动；塑壳的卡扣弹性臂长度做了优化，反复插拔50次以上不会出现塑性变形，保持力维持在合格区间；针位的槽口做了防呆设计吗？不对，这款是对称结构？不，仔细看塑壳侧边的卡扣位置是单侧布置，反向插入时会被卡扣挡住，从结构上避免反插损坏针脚的问题。另外塑壳的外壁做了防滑的细微棱边，手工插拔时可以提供足够的摩擦力，不需要借助工具就能完成拔插操作，适合后期设备维护时的接线操作。在安装边界核对环节，需要注意接插件本体距离板上其他较高元器件的净空要留足1.5mm以上，避免公端排线插入时和周边元器件产生干涉，

　　焊盘的尺寸要匹配塑壳底部的焊脚位置，焊接后的焊锡高度不能超过塑壳底部的凸台高度，否则会导致塑壳浮高，插合时出现针位不对中的问题。这类小间距接插件的建模过程中，要把每个针位的槽腔、卡扣的弹性形变空间、底部定位凸台的尺寸都做精确还原，不能只做外形示意，否则后续做板卡装配干涉检查时会出现误判，导致实际打样后出现装配问题。从实际使用场景来看，这类接插件替代传统的直插排针排母，可以有效降低板上占用空间，在同尺寸的板卡上可以布置更多的信号通道，适合当下电子设备小型化、集成化的设计趋势，塑壳选用的是耐高温的工程塑料材质，过回流焊时不会出现变形、起泡的问题，满足SMT贴片的工艺要求。
