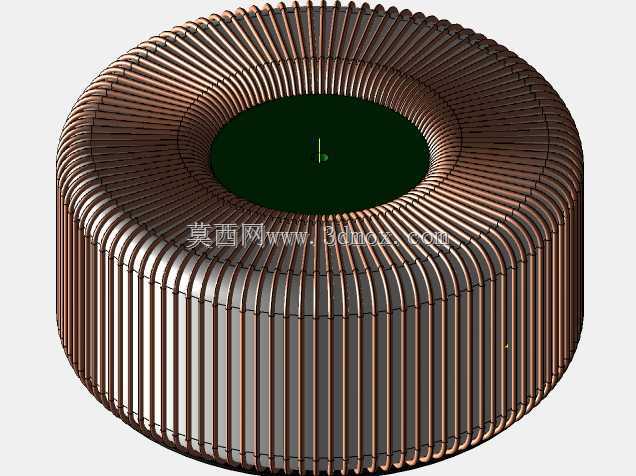

1600VA环形绕线铁芯变压器结构

　　在工业控制电源、高端音频设备、精密测试仪器的供电回路设计中，环形变压器凭借自身的磁路特性，一直是小中功率隔离变压场景的优选方案，本次呈现的1600VA规格环形结构，正是针对1.5kVA级供电需求做的实体化三维建模还原。不同于传统叠片式EI型变压器的拼接磁路结构，环形铁芯采用整条取向硅钢片连续卷绕成型，磁路全程无气隙，励磁电流相比同功率叠片产品能降低六成以上，空载损耗的控制优势十分明显，在长时间待机的工业设备、对温升要求严苛的精密仪器内部，这种结构能有效减少无效发热，降低设备整体的散热设计压力。

　　从实际安装适配的角度看，该结构的外径控制在195mm，整体高度为90mm，属于同功率等级里较为紧凑的尺寸规格，环形的对称结构让绕组可以均匀环绕在整个铁芯圆周上，线圈的平均匝长更短，铜损相比同容量叠片变压器能降低15%-20%，转换效率可以做到95%以上。设计过程中首先要匹配铁芯的有效截面积，1600VA的功率等级对应合适的铁芯截面，才能保证在额定负载下磁通密度处于硅钢片的线性工作区间，避免进入磁饱和区域引发的电流畸变、温升超标问题。绕组排布上，初级绕组紧贴铁芯内层绕制，次级绕组根据输出电压等级分层绕制在外侧，层间做绝缘隔离处理，这种排布方式不仅能让绕组的耦合更紧密，漏感控制在极低水平，还能让整个线圈的受力均匀，在设备存在小幅振动的工况下，不会出现叠片变压器常见的线圈松动、铁芯共振噪音问题。

　　在设备集成的场景里，这类环形变压器的安装方式通常采用中心穿心锁紧结构，利用环形结构中心的通孔，通过绝缘螺栓配合上下压盖将变压器固定在设备的安装底板上，中心孔的尺寸匹配标准的安装紧固件规格，不需要额外设计复杂的安装支架，能有效节省设备内部的安装空间。相比同功率的方形叠片变压器，环形结构的外形没有尖锐棱角，外围绕组的包覆层规整，在设备内部布线时，不会出现棱角割伤线缆绝缘层的隐患，整体的电磁辐射也更低，因为环形绕组的对称结构能让绕组产生的磁场互相抵消，对外的电磁干扰极小，在医疗检测设备、高精度传感采集设备这类对电磁兼容要求高的场景中，不需要额外做复杂的磁屏蔽处理，就能满足EMC测试的相关要求。

　　从实际使用的功能特性来看，该规格变压器额定容量1600VA，可适配常见的工频交流输入场景，通过初次级的匝数比调整，可实现不同电压等级的隔离转换，比如工业场景里常见的380V转220V、220V转110V等电压变换需求，也可根据设备的特殊需求定制多组次级输出绕组，同时给控制回路、功率回路、信号回路提供不同等级的供电电压。结构设计时充分考虑了绕组的散热空间，外层绕线的排布预留了均匀的散热间隙，环形结构的整个外圆周都能和周围空气接触，散热面积比同体积的叠片变压器大很多，额定负载下的温升能控制在安全范围内，长时间连续工作也不会出现绝缘层过热老化的问题。另外，环形结构的铁芯是连续卷绕成型，没有叠片之间的拼接缝隙，工作时的磁致伸缩噪音远低于叠片变压器，在对环境噪音有要求的办公类设备、音频处理设备、医疗病房设备中使用，不会因为变压器的嗡鸣声影响使用体验。

　　在建模还原的过程中，需要准确还原每一层绕组的排布规律，外层绕组的绕制倾角、匝间间距都和实际生产工艺保持一致，铁芯的中心通孔尺寸、整体的外径和高度参数严格匹配实物的安装边界，方便结构设计工程师在做设备整体布局时直接调用，准确预留安装空间，核对和周边元器件的安全距离，避免出现结构干涉、绝缘距离不足的问题。这类模型在电源产品开发、设备电气改造的过程中，能帮助工程师提前完成布局校验，不需要等实物样品到位就能完成安装结构的验证，缩短产品开发的周期，减少打样过程中的结构适配问题。
