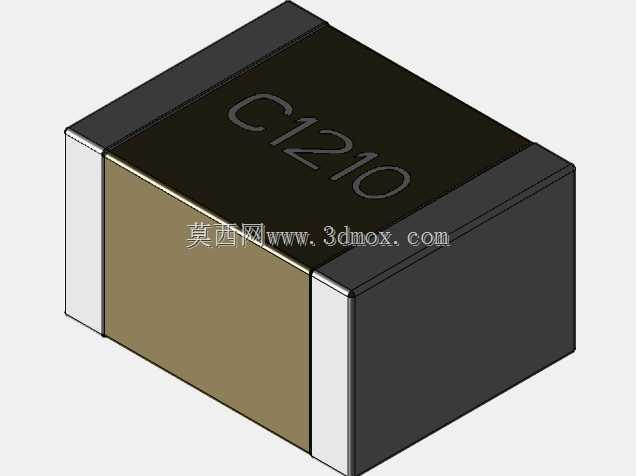

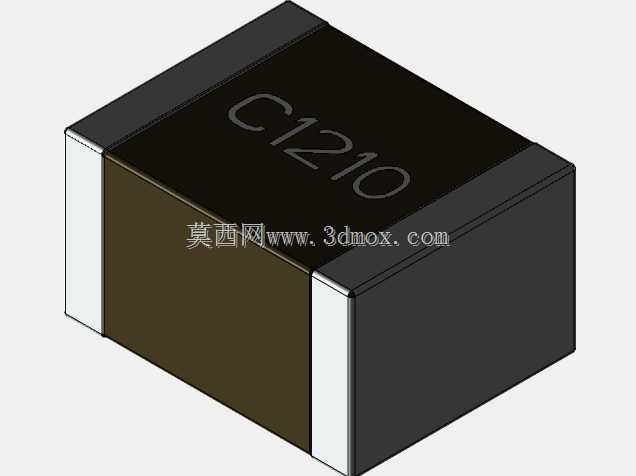

1210封装贴片多层陶瓷电容器三维结构

　　在高密度表面贴装生产线的PCB布局环节，1210封装的MLCC是板卡电源滤波、信号去耦回路里的常用被动元件，这类元件的三维建模精度直接影响SMT钢网开孔、器件干涉检查、整板装配仿真的最终效果。做这个模型的时候，首先要贴合实际量产元件的安装边界，本体长度控制在3.2mm，宽度2.5mm，整体高度1.8mm，两端的端电极厚度按照行业常规焊端尺寸做了等比例还原，端电极的金属光泽和陶瓷本体的哑光黑质感做了区分，方便在装配检查的时候快速识别器件极性和安装方向——虽然常规MLCC无极性，但在做整板BOM可视化的时候，清晰的外观区分能减少物料核对的差错。

　　从实际应用场景来看，这个尺寸的MLCC常用在工业控制板卡的电源输入端口，承担高频纹波滤除的作用，相比0805、0603更小封装的电容，1210封装的容值覆盖范围更广，能承受的额定电压也更高，在电源回路里可以兼顾大容量滤波和高频去耦的需求，部分车载电子的低压控制回路里也会选用这个封装的器件，因为其机械强度比小封装元件更好，应对车载场景的振动工况可靠性更高。建模的时候没有做过度的细节简化，陶瓷本体的边角做了微小的倒角处理，还原实际元件模塑成型后的工艺特征，不会出现尖锐直角的失真情况，两端的焊端和陶瓷本体的衔接处做了贴合实际工艺的台阶处理，避免模型出现穿模或者衔接缝隙不符合实物的问题。

　　在结构设计选型阶段，这个模型可以直接导入PCB装配文件里做高度干涉检查，很多新手工程师在做板卡布局的时候，容易忽略电容本体和周边接插件、散热片的高度间隙，尤其是在板卡对插、外壳装配的环节，1.8mm的本体高度如果和周边结构件的预留间隙不足，很容易出现装配时压碎电容本体的问题，精准的三维模型能在设计阶段就排查掉这类隐患。另外在做SMT产线的贴装程序仿真的时候，模型的外形尺寸精度直接影响吸嘴取料位置的设定，两端焊端的位置还原准确，也能辅助做焊盘钢网开孔的尺寸校验，避免因为焊盘和器件端电极匹配度不足导致的虚焊、立碑等焊接缺陷。

　　从设计思路上来说，这个模型没有做内部介质层的细节还原，因为对于结构装配、整机仿真的场景来说，外部的安装尺寸、外形特征才是核心需求，内部的叠层结构属于元件生产制造环节的工艺范畴，对于板级设计的工程师来说参考价值不大，反而会增加模型的文件体量，拖慢整板装配的仿真运行速度。模型的坐标系原点设置在元件本体的底部中心位置，和SMT贴装的取料坐标系、PCB封装的原点保持一致，导入到各类EDA或者机械设计软件里的时候不需要重新调整坐标原点，能直接匹配对应的封装库位置，减少工程师的重复调整工作。

　　实际产线应用里，这个封装的电容在波峰焊、回流焊的工艺过程中，因为本体尺寸偏大，两端焊端的受热膨胀差异容易导致元件出现位移，精准的模型可以配合热仿真软件做焊盘受热后的应力分布模拟，提前优化焊盘的尺寸设计，降低焊接不良率。另外在做整机的三防漆涂覆仿真的时候，模型的外形精度也能帮助设定涂覆的避让区域，避免三防漆覆盖到电容端电极影响焊接可靠性。很多工程师在选型的时候，只会关注元件的电气参数，忽略外形尺寸的公差带来的装配风险，这个模型按照行业通用的尺寸公差上限做了冗余设计，模拟了元件尺寸最大偏差下的装配状态，能更严谨地排查装配间隙问题，避免量产阶段因为物料尺寸公差导致的装配故障。
