12针2mm节距SMH200母接头结构设计

　　在工业控制板卡互联、小型传感模块接线、消费类电子内部排线对接场景里，这类窄节距板对线母接头的使用频次极高，很多刚接触结构选型的工程师容易只关注针数与节距参数，忽略壳体外形的安装边界，导致后期装配时出现和周边结构干涉、插合不到位的问题。这款SMH200系列母接头采用12针位布局，针与针的中心间距设定为2mm，属于高密度小间距接插件范畴，适配24-28AWG规格的细导线压接，在有限的板卡空间里能实现多路信号的稳定传输，不会像大间距接插件那样占用过多PCB板面面积。从结构设计逻辑来看，整个壳体采用带定位导向的单侧防呆结构，插合面做了内凹式的针位保护槽，能避免公头插偏时把内部插针顶弯，日常装配作业时哪怕操作人员视线受设备结构遮挡，

　　顺着导向槽的滑入角度也能顺利完成对接，不需要反复对位调整。壳体侧面设计了一体式的卡扣锁止结构，公母头插合到位后卡扣会自动卡入公头的限位槽，设备运行过程中遇到常规的振动、拉扯线缆的情况，不会出现接头松脱、信号瞬断的问题，不需要额外打胶或者加扎带固定，能减少装配工序的耗时。外形尺寸上，整体长度控制在25.6mm，宽度2.9mm，高度7.8mm，属于超薄型的接插件壳体，安装时在PCB板上预留的焊盘宽度只需要比壳体宽度多0.5mm的安全间隙即可，高度方向上如果是叠板安装的场景，两层板之间的净空只要留足8.5mm就能容纳这个接头，不会因为接头高度过高压缩其他元器件的布局空间。壳体尾部的进线口做了喇叭口导向设计，压接好端子的导线穿入壳体时，

　　不会因为切口毛边刮伤导线的绝缘层，避免长期使用后出现线芯外露、短路的隐患。针位的排布采用等距直线布局，每个针位的腔体之间做了独立的隔筋，相邻针位之间的爬电距离满足低压信号传输的绝缘要求，哪怕是在有轻微凝露的工业环境下，也不会出现相邻针脚之间的漏电、信号串扰问题。很多工程师在做小型化设备的结构设计时，会优先选这类小间距接插件，但往往容易忽略接头尾部的线缆弯曲半径，这款接头的尾部出线面做了圆弧过渡，导线接好后自然弯曲的半径可以控制在3mm以内，不会因为直角弯折导致导线内部线芯断裂，在空间极其紧凑的手持设备、小型传感节点内部使用时，线缆走线可以更贴近壳体内壁，不需要预留过大的走线空间。从实际使用的反馈来看，

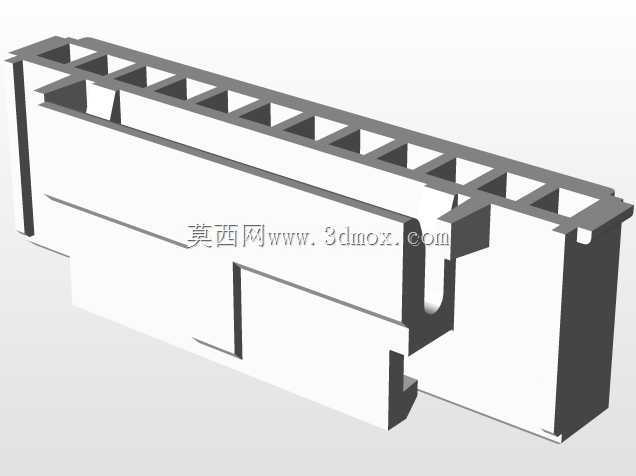

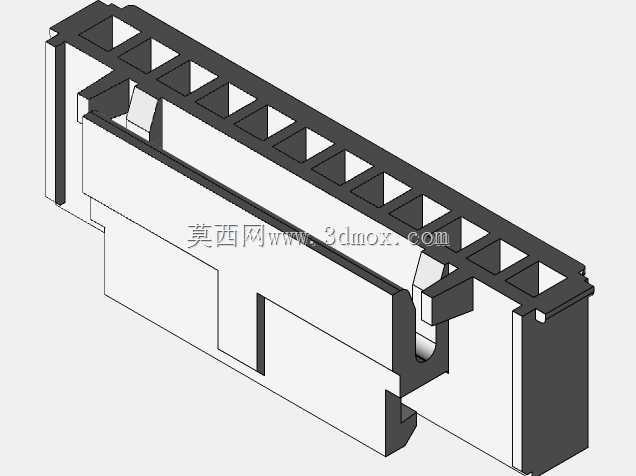

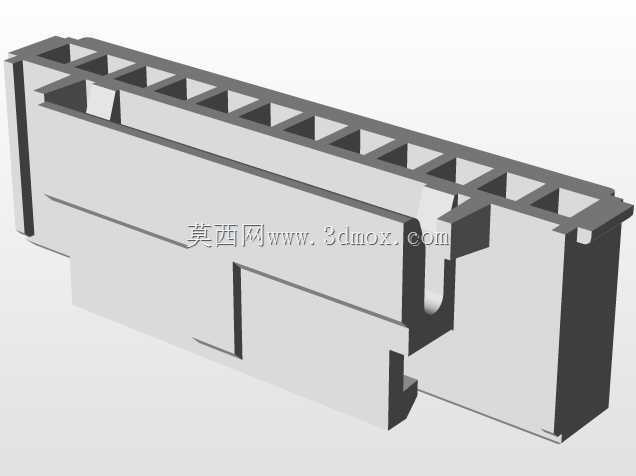

　　这类母接头的插拔寿命能满足常规工业设备的维护需求，多次插拔后内部接触端子的镀金层不会出现过度磨损，接触电阻能保持在稳定的区间内，不会因为长期使用出现信号传输衰减的问题。设计三维模型的时候，特意把壳体的所有拔模角度、卡扣的形变余量都做了还原，做结构干涉检查的时候可以直接导入装配体，不需要再额外修正模型的安装尺寸，能减少选型阶段的反复核对工作量。另外壳体两侧的定位柱尺寸也和实际量产件保持一致，PCB设计时对应的定位孔尺寸可以直接参考模型的柱体直径来做，不用等拿到实物样品再测量调整，能缩短产品开发的打样周期。在一些需要做快速插拔维护的模块上，这类接头的优势比焊接式接线更明显，模块更换时不需要逐个焊点拆焊，直接拔下接头就能替换整个模块，现场维护的效率能提升不少，也能避免拆焊过程中对PCB板造成热损伤。
