2225封装贴片多层陶瓷电容器三维结构

　　在消费电子、工业控制、汽车电子的PCB板级设计环节，2225封装的贴片多层陶瓷电容器是应用频次极高的被动元件，这类元件的三维建模精度，直接影响后续PCB布局、SMT钢网开孔、结构干涉检查的准确性。不同于插件类电容的引脚式安装，这款SMD MLCC采用无引脚端面电极设计，整体为规整的长方体结构，本体长度5.72mm、宽度6.35mm、高度2.54mm，两端的金属化电极覆盖本体端面及少量侧面区域，电极厚度控制在常规SMT元件的标准范围内，可适配常规回流焊、波峰焊的焊接工艺要求。

　　从实际选型应用的角度看，这类大尺寸封装的MLCC通常用于电源回路的滤波、高频噪声去耦、大容量储能场景，相比小封装0402、0603的MLCC，2225封装可实现更高的容值与耐压等级，在开关电源输入输出端、电机驱动板的母线滤波位置、工业设备的电源接口防护电路中十分常见。建模过程中需要严格把控安装边界尺寸：元件本体的长宽公差通常控制在±0.2mm范围内，高度公差控制在±0.15mm，两端电极的宽度尺寸直接影响焊盘设计的合理性，若建模时电极尺寸偏差过大，会导致后续PCB封装的焊盘宽度匹配失准，生产时容易出现立碑、虚焊、焊点开裂等工艺问题。

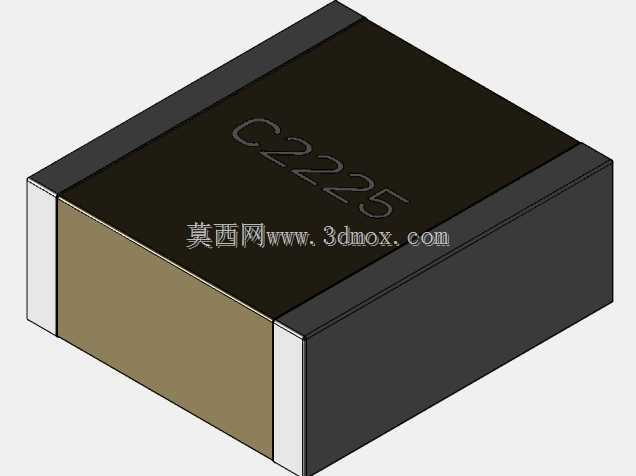

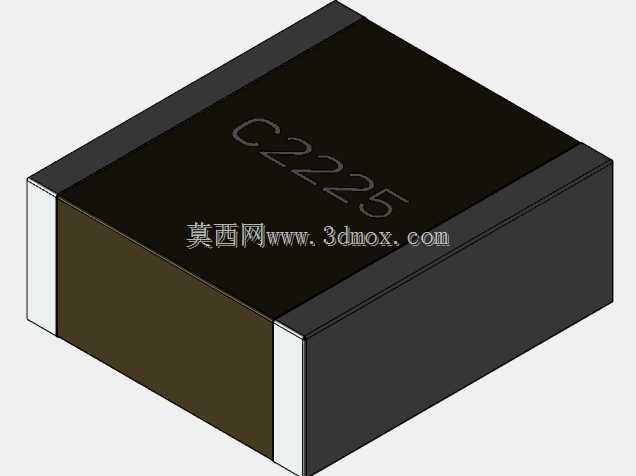

　　设计这类元件的三维模型时，首先要还原其真实的结构分层逻辑：本体为多层陶瓷介质与内电极叠压烧结形成的陶瓷基体，外表面为黑色环氧保护层，表面丝印清晰标注封装代码C2225，用于生产环节的视觉识别与物料核对；两端的端电极采用三层金属结构，从内到外分别为银层、镍阻挡层、锡焊层，建模时可通过不同材质颜色区分电极与本体区域，方便结构工程师在装配检查时快速识别元件类型。需要注意的是，这类贴片元件的安装高度是结构堆叠设计的核心参数，2.54mm的本体高度需要在PCB与上方壳体、散热片、相邻接插件的空间预留时充分考虑，避免出现装配后元件与外壳顶死、绝缘距离不足的问题。

　　在SMT产线的虚拟仿真环节，精准的电容三维模型还可用于吸嘴吸附位置的模拟、飞达料站的排布校验，2225封装的元件重量相对小封装电容更大，吸嘴的吸附力参数、贴装压力参数都需要结合元件的重量与接触面积调整，模型的顶面平面度还原度会直接影响仿真结果的可靠性。另外在做板级热仿真时，模型的本体材质参数、电极的导热系数设置，也需要匹配真实MLCC的物理特性，才能准确模拟电容在长时间通流工作下的温升情况，避免因热应力导致的电容本体开裂、焊点失效问题。

　　不同于定制化结构件的建模，这类标准电子元器件的三维建模不需要做复杂的曲面特征，核心是严格遵循JEDEC封装标准的尺寸要求，还原所有影响装配、焊接、检查的关键特征：比如本体的边角倒角尺寸不能过大，否则会与焊盘的阻焊层出现干涉；端电极的侧面延伸长度需要符合行业通用规范，保证焊点的润湿角符合焊接工艺要求；表面丝印的位置与字号大小也要匹配真实元件的标识规则，方便生产环节的AOI光学检测设备做物料比对。很多新手工程师在建模这类标准元件时，容易忽略电极的厚度与侧面覆盖范围，简单用两个方块贴在本体两端，这样的模型导入PCB装配后，会出现焊盘与电极错位、焊点体积计算错误的问题，直接影响后续的可制造性分析结果。

　　在高密度PCB设计场景中，这类2225封装的电容通常会布置在靠近芯片电源引脚、电源输入接口的位置，模型的精准尺寸可以帮助工程师在布局时合理规划元件间距，保证相邻元件之间保留足够的维修、焊接操作空间，避免出现元件排布过密导致的返修困难、焊接桥连问题。同时在做整机的振动仿真分析时，准确的元件重量与安装位置参数，也能帮助仿真工程师更精准地模拟PCB板在振动环境下的形变情况，评估电容焊点的疲劳寿命，提前规避因振动导致的元件脱落、焊点断裂风险。
