40引脚PDIP直插芯片封装结构

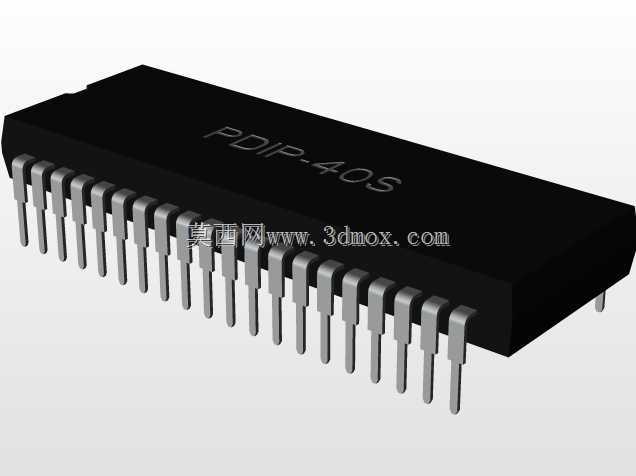

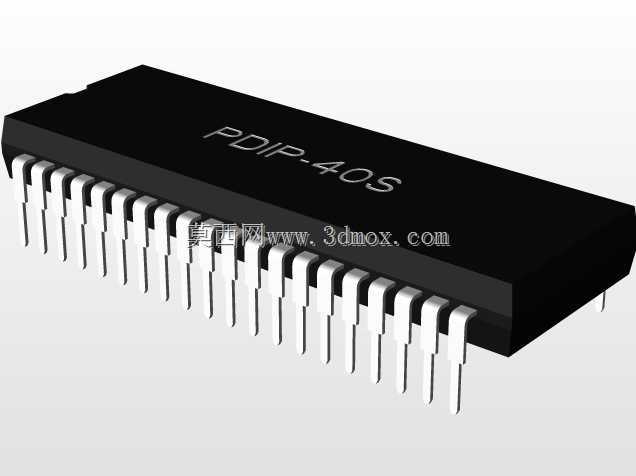

　　在消费电子、工业控制板卡、老式工控主板、教学实验电路板的设计场景中，直插式双列直插封装的集成电路始终占据着不可替代的位置，尤其是40引脚规格的PDIP封装器件，常被用于8位单片机、通用逻辑阵列、接口转换芯片等核心电路位置，这类封装的器件无需专用贴装设备，手工焊接即可完成装配，在小批量打样、电子教学实训、维修替换场景中适配性极强。本次建模的PDIP40封装结构，完全遵循行业通用的安装尺寸规范，引脚间距设定为1.778mm也就是常说的100mil标准间距，两列引脚之间的跨距为15.24mm即600mil，这一尺寸完全匹配通用万能板、标准DIP40插座的安装孔位，不会出现引脚错位无法插装的问题。封装本体的长度控制在13mm，宽度为4.

　　31mm，整体高度贴合常规直插器件的安装空间要求，在PCB布局时，预留的本体安装区域不会和周边的电解电容、排阻、接线端子等器件产生空间干涉。建模过程中，引脚的成型角度做了精准还原，引脚伸出本体后的弯折弧度完全符合实际量产器件的成型标准，引脚末端的平直段长度刚好满足波峰焊或者手工焊接时的吃锡需求，既不会因为引脚过长导致焊接后连锡，也不会因为引脚过短造成焊盘上锡量不足、焊接强度不够的问题。从结构设计的角度出发，这类封装的三维模型在PCB结构干涉检查环节作用明显，很多工程师在做板卡布局时，容易忽略直插器件本体的高度，导致后续装配时和外壳、散热片、加固肋条产生碰撞，精准的三维模型可以在设计阶段就完成空间校验，避免后期改板带来的成本浪费。

　　另外在做教学演示、装配工艺动画制作时，精准的封装模型可以直观展示直插芯片的插装方向、引脚对位方式，帮助新手快速理解通孔插装器件的装配逻辑。模型本体上的标识区域也做了对应还原，实际生产中该区域会印刷器件型号、生产批次、定位标识，建模时保留了该平面的结构特征，方便后续做渲染或者工艺演示时添加对应的标识内容。引脚部分的金属质感和本体的哑光黑色塑封质感做了区分，在做整机装配渲染时可以清晰分辨器件类型，不会和周边的贴片器件、接插件产生视觉混淆。对于做自动化测试治具设计的工程师来说，该模型的尺寸精度直接决定了治具压头的避让空间设计，40个引脚的位置度完全和实际器件一致，设计测试探针位置时可以直接参考模型坐标，不需要反复对照二维规格书核对尺寸，

　　大幅提升治具设计的效率。在维修备件的三维图库搭建中，这类通用封装的模型也是必备内容，不同功能的40脚PDIP器件外形尺寸完全一致，只需要替换本体上的标识就可以适配不同型号的器件建模需求，减少重复建模的工作量。需要注意的是，这类直插封装的器件在焊接时，引脚伸出PCB背面的长度建议控制在2mm以内，模型中引脚的总长度已经考虑了这一工艺要求，插装后引脚穿出焊盘的长度刚好符合行业通用的焊接工艺规范，不会出现引脚过长顶到外壳或者相邻走线的问题。另外本体两端的定位斜角也做了还原，实际器件上的斜角是引脚1的定位标识，建模时保留这一特征，可以避免在装配演示或者布局校验时出现器件方向装反的低级错误。
