直插式双引脚塑封电容器三维结构设计

　　在各类板载电子设备的结构设计工作中，直插式电容器的选型与安装匹配是PCB布局阶段不可忽视的细节环节，这类元件广泛应用在电源滤波、信号耦合、直流阻断、高频旁路等电路场景中，小到消费类电子控制板，大到工业控制柜的辅助电源板、工控设备驱动板，都能见到这类双引脚直插塑封电容的身影。不同于贴片电容的轻薄化设计，这类THT封装的直插电容依靠引脚穿板焊接的方式固定在PCB上，抗机械振动能力更强，在存在一定振动工况的工业设备、户外电力终端、家电控制板中应用占比很高，能避免回流焊后贴片元件受振动脱落的风险。

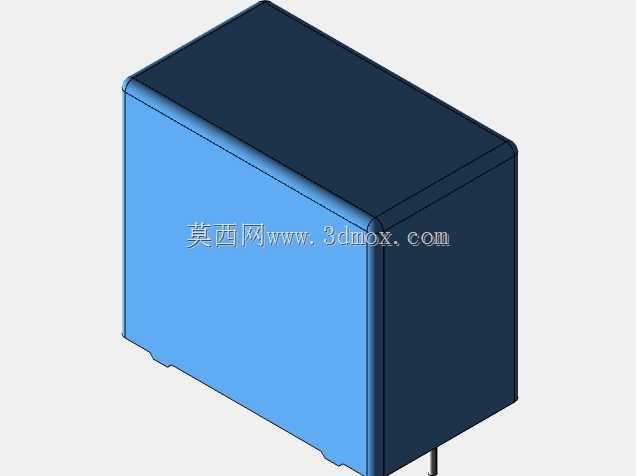

　　从结构设计维度看，这款电容采用方正的塑封外壳结构，主体外壳做了微小的圆角过渡处理，既避免了直角外壳在生产转运过程中出现边角崩裂的问题，也能在插件作业时减少对操作人员、周边元件的剐蹭。外壳主体为硬质绝缘塑封材质，完全包裹内部的电容芯体，隔绝外界潮气、粉尘对芯体的侵蚀，同时提供足够的绝缘强度，避免元件在板上排布间距较小时出现高压爬电风险。两个引脚从外壳底部同侧引出，引脚间距严格控制在27.5mm，这个尺寸是PCB封装绘制时的核心参数，设计封装时焊盘中心距必须严格匹配该节距，否则会出现插件时引脚无法顺利插入焊盘孔的问题，甚至强行插装后导致引脚弯折、外壳受力开裂。

　　尺寸边界上，这款电容本体长度31.5mm、宽度18mm、高度27.5mm，在PCB布局阶段需要提前预留足够的安装空间：水平方向上，元件周边距离其他直插元件的本体间隙建议保留至少1mm，避免波峰焊时因元件过近出现连锡问题；垂直方向上，要确认电容安装位置上方是否有机壳、散热片、线束等结构件，预留至少2mm的安全间隙，避免装配时外壳被挤压破损。引脚伸出本体底部的长度需要匹配PCB板厚做适配裁剪，常规1.6mm板厚的PCB设计中，引脚伸出焊盘背面的长度控制在2-3mm即可，既能保证焊接时焊锡充分浸润引脚形成可靠焊点，也不会因引脚过长导致背面焊点与其他走线、结构件短路。

　　在实际选型建模过程中，这类元件的三维模型需要重点还原本体的外形轮廓、引脚的位置与直径，不需要过度还原内部芯体结构，因为结构设计阶段的核心需求是做干涉检查、布局验证，只要外部尺寸与实物一致，就能满足结构评审、装配模拟的需求。很多新手工程师在绘制这类元件封装时容易忽略本体的高度尺寸，只关注引脚间距，导致后期装配时电容顶到上方的外壳结构，不得不改版调整元件位置，拖慢项目进度。另外，这类直插电容在板上排布时，尽量让元件的长度方向与PCB过波峰焊的方向平行，减少焊接时的阴影效应，避免出现虚焊问题。

　　从应用适配性来看，这款电容的尺寸规格属于中功率等级的直插电容，适合用在开关电源的输入输出滤波回路、电机驱动板的吸收回路中，相比小体积的直插电容，它的容量裕度更大，耐纹波电流能力更强，能承受更高的工作温度，在长时间连续工作的工业设备中稳定性更好。建模时外壳的分模线位置、底部引脚的引出凸台都做了还原，能让模型在做整机装配检查时更贴近实物状态，避免因模型简化过度导致的干涉误判。在做线束布置时，也要注意避开电容顶部的区域，防止线束长期压迫电容外壳，导致外壳破损引发绝缘失效问题。
