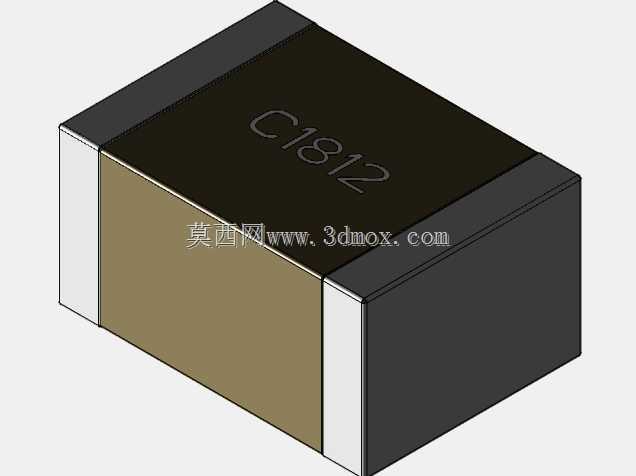

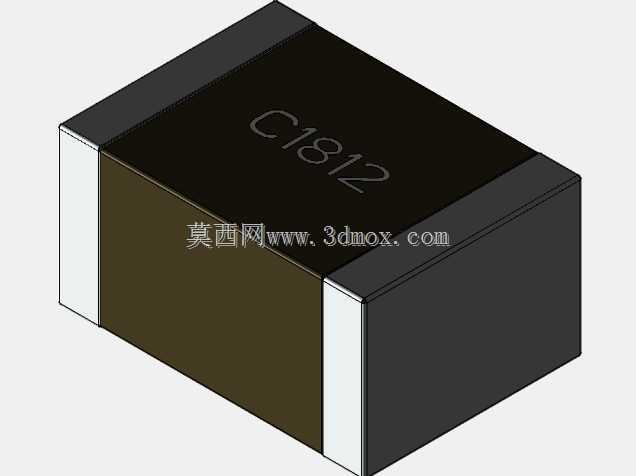

1812封装贴片多层陶瓷电容器三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，1812封装的贴片多层陶瓷电容是板级电路里极为常见的被动元件，这类元件的三维建模精度，直接影响到后续PCB装配干涉检查、SMT钢网开孔校验、整机结构堆叠的仿真准确性。做这类元件建模的时候，首先要明确它的实际安装边界：本体长度4.5mm、宽度3.2mm、高度2.29mm，两端的端电极宽度要严格按照量产元件的公差范围设定，不能只画个方块应付，因为端电极的尺寸直接关系到焊盘设计的合理性，要是建模时端电极尺寸偏窄，后续导出的装配模型在做DFM检查时，会误判焊盘上锡量不足，给工艺端传递错误的风险提示。

　　从实际功能来看，这类MLCC在电路里承担着电源退耦、高频滤波、信号耦合的作用，不同容值的同封装元件外形尺寸完全一致，所以建模时只需要保证外形、端电极位置、安装基准面的精度即可，不需要还原内部的陶瓷介质叠层结构——毕竟结构设计环节用到的元件模型，核心是满足装配校验的需求，过度还原内部结构反而会增大模型体量，拖慢整板装配的运算效率。建模时的基准选择也有讲究，要把元件的安装底面，也就是和PCB焊盘接触的端电极下表面设为Z向零位，长度方向居中、宽度方向居中作为XY轴原点，这样在导入EDA软件或者结构设计软件做布局时，能直接和封装库的坐标原点匹配，不用二次调整位置，能减少很多重复对齐的工作量。

　　实际选型应用的时候，这类大尺寸封装的MLCC通常用在对容值要求较高、耐压等级相对更高的电路位置，比如电源入口的初级滤波、功率驱动回路的缓冲吸收，相比0402、0603这类小封装电容，1812封装的元件在波峰焊或者回流焊过程中，因为本体和PCB的接触面积更大，产生立碑、偏移的焊接缺陷概率更低，但建模时也要注意，本体的四个边角要做微小的倒角处理，不能做成尖锐的直角，因为量产的陶瓷电容本体在烧结完成后，边角都会有工艺形成的自然圆角，要是模型做直角，在做整机跌落仿真的时候，会误判元件边角和周边结构件的硬接触干涉，给出错误的应力集中结果。

　　另外要注意端电极的建模细节，端电极是包裹在本体两端的三层结构，从内到外分别是镍层、锡层，但结构建模时不需要分层绘制，只需要按照实际的包裹尺寸做出端电极的实体即可，端电极在本体厚度方向的包裹高度要符合实际元件的尺寸，不能只做端面的薄片，否则在做焊盘焊接仿真的时候，无法准确模拟焊锡的爬升高度，会影响焊接可靠性的评估结果。在做整板布局的干涉检查时，这类电容的高度是重点核对的参数，因为2.29mm的本体高度，在板卡靠近外壳、连接器、屏蔽罩的位置，很容易和周边结构件产生空间冲突，精准的三维模型能在设计阶段就排查出这类问题，避免打样后才发现元件顶壳的问题，减少改板迭代的次数。

　　很多新手建模的时候容易忽略元件的拔模斜度，实际上这类陶瓷电容的本体在成型时，会有非常微小的脱模斜度，也就是顶面尺寸比底面尺寸略小一点，虽然斜度很小，但在做高密度堆叠的板卡设计时，要是完全做成垂直的直壁，可能会在相邻元件间距极小的位置，误判两个元件之间不存在间隙，实际上因为斜度的存在，元件上部是有足够安全间隙的，这个细节虽然对普通布局影响不大，但在做高集成度的小型化设备设计时，会直接影响空间利用率的评估。
