THT直插两针电容器三维结构设计

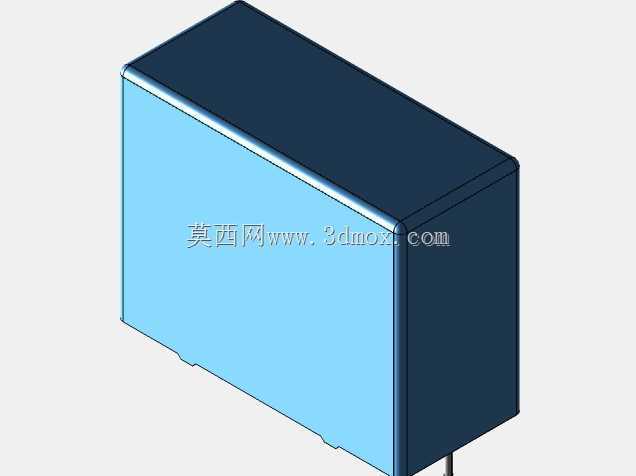

　　这个尺寸参数直接对应PCB上需要开设的两个插件孔的孔位坐标，在做PCB布局协同的时候，结构工程师可以直接把这个模型导入装配环境，和PCB板、周边的功率器件、接线端子、外壳支撑柱做干涉检查，不用再对着规格书的二维尺寸手动拉伸建模，能大幅减少前期布局的尺寸核对工作量。从实际应用场景来看，这类大尺寸直插电容通常用在开关电源的初级整流滤波回路、工业变频器的直流母线支撑回路、或者大功率音频设备的电源退耦位置，因为容量普遍较大，能承受的纹波电流更高，相比贴片电容在大功率场景下的可靠性表现更好，但对应的体积也更大，对安装空间的要求更严格。做结构设计的时候，首先要考虑的是元件本体和PCB表面的预留间隙，这类电容的底部通常带有浅度的定位凸点，在消费类电子、工业控制板卡的PCB布局设计环节，直插式铝电解电容是板上电源滤波、退耦回路里最常见的无源器件之一，很多刚接触结构设计的工程师容易忽略这类插件元件的安装空间校核，往往等到打样回流焊或者手工插件阶段才发现元件和周边接插件、散热片、结构件产生干涉，要么被迫改板拉长研发周期，要么在生产环节出现插件不到位、引脚弯折应力过大导致的元件寿命折损问题。这个直插两针电容的三维模型，完全按照实际量产元件的外形包络做了还原，整体外形为规整的长方体塑封结构，主体长度41.5mm，宽度18mm，整体安装高度32.5mm，引脚采用标准THT通孔安装设计，两个引脚的中心节距严格控制在37.5mm，

　　建模的时候已经把底部的微小凸台结构做了还原，在装配约束的时候可以直接把凸台表面和PCB丝印层的安装标识面做贴合约束，避免出现模型悬浮导致的高度计算误差。其次要考虑引脚的伸出长度，THT元件的引脚在穿过PCB之后需要在波峰焊环节做剪脚处理，常规的剪脚留长是2-3mm，在做整机内部空间校核的时候，要把引脚伸出PCB背面的长度算入整体高度包络，尤其是当PCB背面贴近设备外壳、或者背面布置有其他贴片元件的时候，很容易因为忽略剪脚后的引脚长度导致装配时引脚顶到外壳，造成绝缘距离不足的安全隐患。另外这类长方体电容的安装方向也有讲究，因为电容本体的防爆阀通常设置在顶部或者侧面，在布局的时候要避开上方的结构遮挡，给防爆阀预留足够的泄压空间，

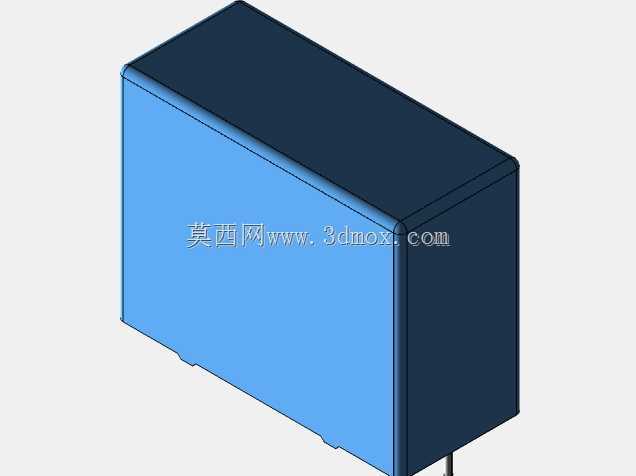

　　这个模型的外形做了等比例的棱角还原，能清晰看到本体的各个面的边界，在做布局的时候可以直观判断防爆阀方向是否和周边结构件产生冲突。从设计思路上来说，这个模型没有做过度的细节刻画，比如没有还原表面的印字、引脚的镀层纹理这类对结构校核没有帮助的细节，所有的尺寸基准都围绕安装边界来设置，引脚的直径按照行业通用的插件引脚尺寸做了还原，在做PCB孔设计的时候，可以直接参考引脚直径来设置金属化孔的孔径，通常比引脚直径大0.2-0.3mm即可，既能保证插件的时候顺畅插入，也能避免孔径过大导致的焊锡量不足问题。在做整机的抗振动设计的时候，这类大体积直插电容不能只靠引脚来承受振动应力，通常需要在电容本体和PCB之间点胶固定，或者增加塑料固定卡座，

　　这个模型的侧面和底面都是规整平面，在设计固定卡座的时候，可以直接提取模型的表面轮廓来做卡座的配合结构，不用反复测量尺寸调整配合间隙。很多工程师在做三维建模的时候，容易把插件电容的外形做成简单的长方体，忽略了本体边角的微小倒角、底部凸点的高度差，导致导入装配之后出现虚假的干涉报错，或者实际装配的时候出现配合间隙过大的问题，这个模型在这些容易忽略的细节上都做了和实物一致的处理，能直接用于结构评审、装配模拟、生产指导等多个环节，不管是做新设备的元器件选型建模，还是做旧设备的维修测绘还原，都能直接调用，减少重复建模的时间消耗。在做设备的安规距离校核的时候，电容本体作为带电部件，和周边的接地金属件、其他带电元件之间的爬电距离、电气间隙要符合对应行业的安规标准，用三维模型直接做距离测量，比看二维图纸计算要直观很多，能快速识别出距离不足的位置，提前调整布局，避免后期安规测试不通过需要整改的问题。
