2220封装贴片MLCC电容三维结构设计

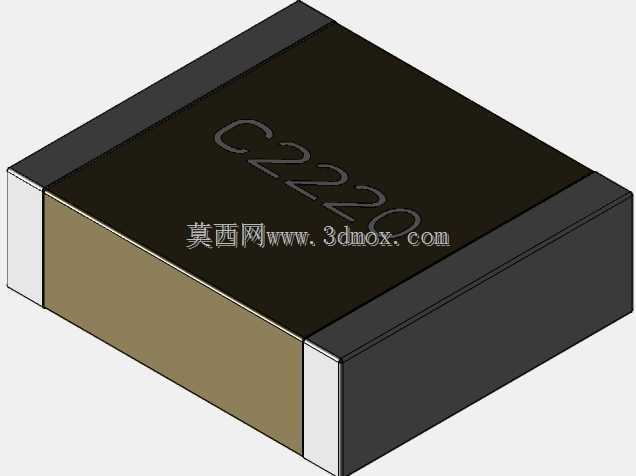

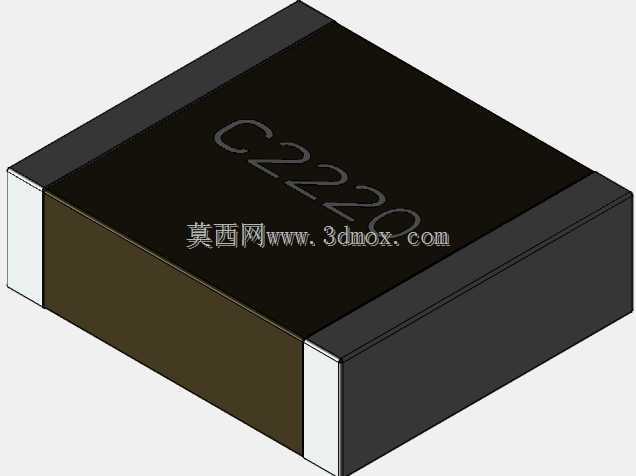

　　在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作中，贴片多层陶瓷电容是板上用量最大的无源器件之一，这类器件的三维建模精度直接影响PCB装配干涉检查、SMT钢网开孔设计、器件布局间距校核的准确性，很多刚入行的结构工程师在做板级结构设计时，容易忽略贴片电容的实际外形公差，直接调用软件自带的简化封装模型，导致后期打样时出现器件与壳体干涉、相邻器件焊盘间距不足、波峰焊或回流焊时器件立碑等问题。这款2220封装的MLCC贴片电容三维模型，完全按照实际量产器件的外形尺寸构建，本体长度5.72mm、宽度5mm、高度1.78mm，建模时特意还原了器件两端金属端电极的倒角细节，没有做过度的简化处理，端电极的厚度、

　　端电极与陶瓷本体的衔接台阶都按照实物的实际尺寸还原，能满足板级结构设计中0.1mm精度级别的干涉检查需求。从设计思路上来说，这类贴片电容的建模不需要还原内部的陶瓷介质叠层结构，因为结构设计阶段只需要关注器件的外部安装边界，内部结构属于电性能设计范畴，过度还原内部结构反而会增加模型的面数，拖慢大型PCB装配体的运行速度；建模时优先保证安装面的平面度、器件最大外形轮廓的准确性，两端焊盘对应的端电极底面完全共面，不会出现模型导入PCB设计软件后出现器件悬浮、坐标对齐偏差的问题。在实际设备应用场景中，2220封装的MLCC通常用于板上电源入口的滤波、大电流回路的去耦、功率器件周边的缓冲电路，相比更小封装的0805、0603电容，

　　2220封装能做到更大的容值与更高的额定电压，在工业电源模块、伺服驱动器控制板、车载BMS管理系统板卡上的使用频率很高，这类板卡通常工作环境振动较大，器件的安装高度、本体与周边接插件、功率器件的间距直接影响整板的抗振动性能，准确的三维模型能帮助工程师在布局阶段就预留足够的安全距离，避免后期做振动测试时出现器件磕碰、焊盘开裂的问题。很多工程师在做SMT产线的虚拟仿真时，也需要用到准确的器件三维模型，用来校验吸嘴取料的位置、贴装时的器件视觉定位基准，这款模型的顶面标识区域、本体的颜色区分都和实物保持一致，能直接导入贴片机的离线编程软件做视觉匹配调试，不需要再额外做外观面的处理。在安装边界的设计考量上，

　　建模时特意在器件本体周边预留了符合IPC标准的焊盘外延空间，模型导入后能直接对应PCB封装的焊盘位置，不会出现器件本体压到焊盘、或者端电极与焊盘对齐偏差的问题；器件的四个边角做了和实物一致的微小倒角，还原了陶瓷器件烧结后的自然边角形态，不会像简化模型那样做尖锐直角处理，避免在做装配干涉检查时出现误判——很多时候简化模型的直角边会和周边的塑胶定位柱、壳体卡扣出现0.0几毫米的虚假干涉，导致工程师反复调整布局浪费时间，按照实物还原的倒角细节就能规避这类问题。对于做整机结构设计的工程师来说，这类标准封装器件的模型不需要自己从零绘制，准确的现成模型能大幅缩短板级布局的时间，尤其是在做高密度板卡设计时，板上往往有上百颗不同封装的电容、电阻、电感，每一个器件的外形误差累积起来，就可能导致整板的布局方案需要推翻重来，精准的器件模型是保证结构设计一次成功率的基础。另外这款模型的本体与端电极做了独立的零件分层，在做渲染或者产线仿真时，可以单独给端电极、陶瓷本体赋予不同的材质属性，不需要再额外拆分零件，适配不同场景的使用需求。
