SMD封装MS4525压力传感器歧管安装件

　　在工业测控、医疗设备气动回路、小型化流体控制单元的板级集成场景里，压力检测点位的安装可靠性直接决定整套系统的采样精度，很多工程师在做紧凑布局的PCB设计时，常会遇到表贴压力传感器与气路歧管对接的适配问题——既要保证传感器取压口与歧管气道的同轴密封，又要兼顾SMT回流焊的工艺兼容性，还要控制整体安装高度不挤占板上其他元件的布局空间，这款适配MS4525系列压力传感器的歧管安装件，正是针对这类板级气电集成的痛点完成的结构设计。

　　从实际使用场景来看，这类安装件主要服务于带表贴压力检测的紧凑型气路板卡，常见于便携式医疗呼吸设备的气压采样模块、小型工业气动抓手的压力反馈节点、无人机空速检测模块的板载安装位，这类场景的共同特点是PCB板上空间极度紧张，气路对接不能额外占用过多板面面积，同时要承受常规设备振动带来的连接应力，避免传感器引脚受外力产生虚焊或者取压口漏气。

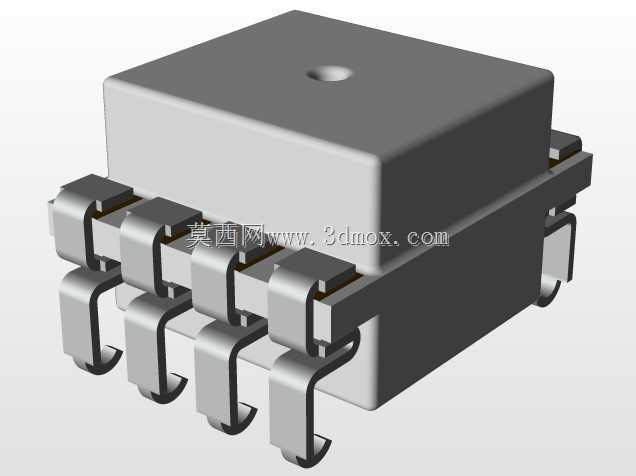

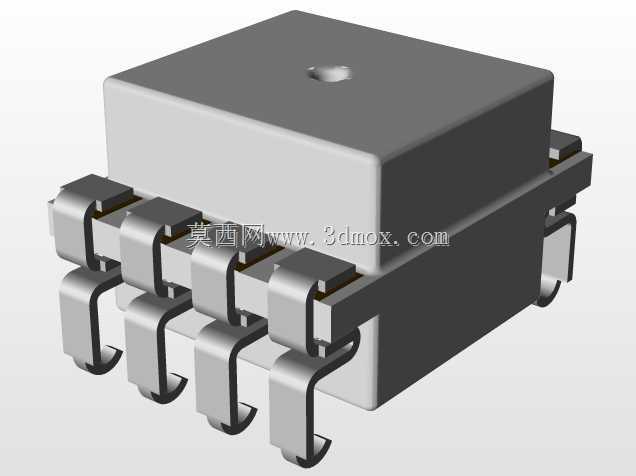

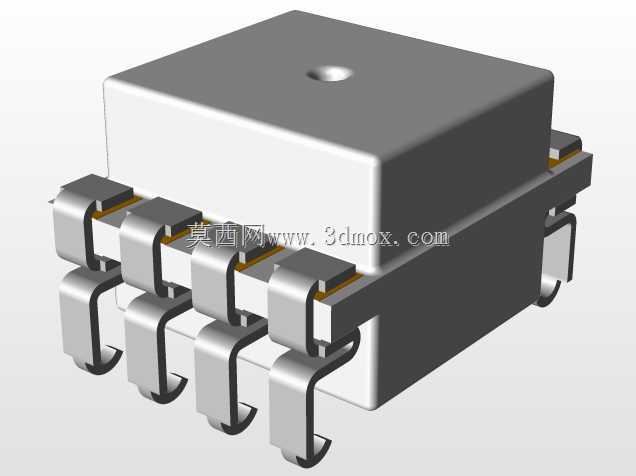

　　设计过程中首先锚定了SMD2.54mm的标准节距，这个参数完全匹配MS4525传感器的引脚排布，不需要对传感器引脚做任何弯折修整，就能让传感器引脚精准对应PCB焊盘位置，适配常规SMT贴片机的吸嘴取料、回流焊温度曲线，不会因为安装件的存在影响焊接良率。安装件的主体承托结构完全贴合传感器的底部外形，传感器装入后不会出现横向窜动，顶部预留的定位凹孔刚好对应传感器的取压端口，当歧管压合在安装件上方时，凹孔可以起到径向定位作用，保证歧管的气道中心与传感器取压口完全重合，避免因为对位偏差造成的气压泄漏、采样值偏差问题。

　　外形尺寸的设定完全围绕紧凑安装的需求展开，整体长度控制在9.9mm，宽度12.4mm，安装完成后总高度仅8.2mm，这个尺寸边界可以让设计人员在做PCB布局时，直接按照这个轮廓预留安装空间，不需要额外给周边的电容、电阻元件预留避让距离，安装件的引脚采用鸥翼式表贴结构，和传感器引脚同步完成焊接，焊接后安装件与PCB板的结合强度足够承受歧管插拔、日常设备振动带来的外力，不会出现安装件脱落导致的传感器移位。

　　结构细节上，安装件的承托面做了0.1mm的下沉台阶，传感器放置在台阶上时，底部与PCB板面的间隙刚好匹配焊锡厚度，避免焊接时传感器被垫高导致引脚虚焊；引脚的弯折弧度完全符合IPC表贴元件的焊接标准，焊盘接触面积足够，过回流焊时不会出现立碑、偏移问题；顶部的定位凹孔深度控制在0.5mm，既可以起到定位作用，又不会遮挡传感器的取压端口，保证气压传导的通畅性，不会产生气阻影响传感器的动态响应速度。

　　在做气路对接时，安装件的上表面平面度控制在0.05mm以内，配合薄型密封垫圈就可以实现与歧管端面的可靠密封，不需要额外涂覆密封胶，方便后期的元件维护更换；安装件的材质选用常规的耐高温工程塑料，可以承受260℃的回流焊峰值温度，焊接过程中不会出现形变、翘曲问题，保证焊接后的位置精度。对于结构设计人员来说，这个安装件的三维模型可以直接导入PCB设计软件，与传感器模型、周边元件模型做干涉检查，提前预判布局风险，不需要反复测量实物尺寸调整布局；对于设备选型人员来说，明确的安装边界尺寸可以直接对应到自身的板卡空间，快速判断是否适配自身的设计方案，减少打样验证的迭代次数。

　　很多紧凑型气路板卡的设计中，工程师往往会忽略传感器安装件的结构适配性，要么采用额外的螺丝固定结构占用板面空间，要么直接将传感器焊接在板上靠胶层密封气路，长期使用后容易出现漏气、引脚脱焊的问题，这款安装件通过一体化的表贴结构设计，把传感器定位、气路密封承托、焊接固定几个功能整合在极小的尺寸范围内，既满足了SMT自动化生产的工艺要求，又解决了紧凑空间内的气路对接可靠性问题，在小体积气压采样模块的设计中可以直接复用，大幅缩短结构设计的周期，降低生产装配的复杂度。
