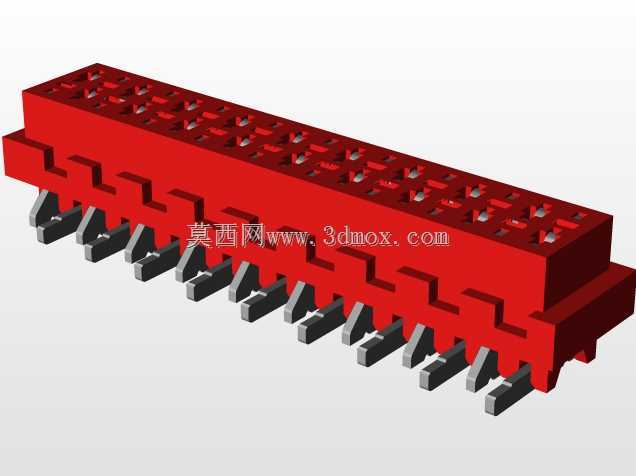

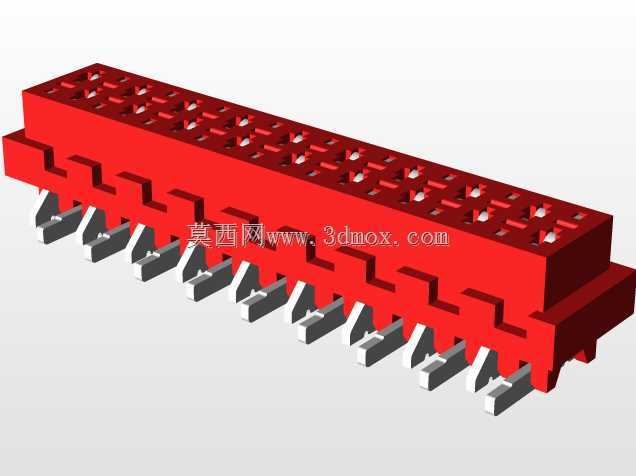

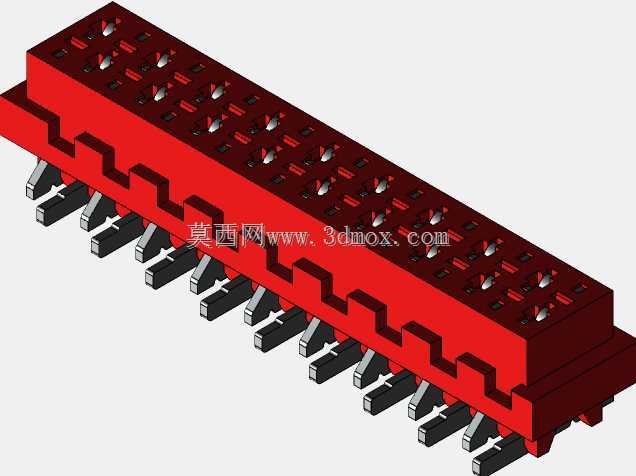

18针SMD微匹配板对板连接器结构

　　这款18针微匹配SMD连接器，是高密度板间互联场景里常用的接插部件，日常在紧凑型工业控制板卡、小型通讯模组、便携检测设备的PCB堆叠设计中出镜率很高，主要承担两块平行印制电路板之间的信号与小功率电源传输作用，相比传统直插式连接器，它不需要在PCB上开设过孔穿装引脚，完全依靠表面贴装工艺完成焊接固定，能大幅压缩板件占用的立体空间，适配轻薄化设备的内部堆叠需求。

　　从实际选型使用的角度看，这类1.27mm节距的微匹配连接器，单排18个接触端子的配置刚好覆盖多数低速IO信号、差分传感信号的传输需求，接触端子采用弹性铜合金基材冲压成型，表面做镀厚金处理，既保证多次插拔后的接触电阻稳定性，也能抵御工业现场常见的潮湿、盐雾环境侵蚀，避免长期使用后出现接触不良、信号丢包的问题。绝缘体部分采用耐高温热塑性工程塑料注塑成型，能够耐受表面贴装工艺回流焊阶段的峰值高温，不会出现壳体变形、端子移位的焊接缺陷，绝缘体侧面设计的阶梯状定位凸台，一方面可以在SMT贴片时配合吸嘴完成精准取料定位，另一方面在公母座对插时能起到导向防呆作用，避免操作人员反插损坏接触端子。

　　设计建模阶段需要重点把控几个核心尺寸边界：首先是整体安装轮廓，总长24.8mm、总宽5mm、总高5.25mm，这个尺寸直接决定了PCB上需要预留的贴装禁布区范围，建模时要在连接器本体四周预留至少0.3mm的工艺间隙，避免和周边的贴片电容、电阻等元器件产生干涉；其次是端子的共面度要求，所有SMD焊接引脚的底面共面度公差必须控制在0.1mm以内，否则回流焊时容易出现虚焊、引脚爬锡不良的问题，建模时要把端子的成型折弯角度、伸出长度的公差带考虑进去，不能只做理想状态的零公差模型。另外公母座对插的有效啮合深度是1.8mm，建模时要预留足够的插拔导向行程，同时在绝缘体上设计对应的卡扣限位结构，保证对插完成后不会因为设备振动出现松脱退针的情况。

　　从结构细节上看，这款连接器的焊接引脚采用鸥翼型成型设计，相比直贴式L型引脚，鸥翼脚的焊接应力释放能力更强，当PCB受温度变化产生热胀冷缩形变时，引脚的弹性变形可以吸收大部分应力，避免焊盘开裂导致的连接失效。绝缘体底部设计了三个定位柱，贴装时可以先卡入PCB上对应的定位孔中，完成预固定后再过回流焊，进一步提升贴装位置精度，减少贴片偏移的不良率。接触端子的接触区域采用双触点设计，每个端子在对插时形成两个独立的接触点，即使其中一个触点因为异物污染出现接触异常，另一个触点仍能保证信号通路连通，大幅提升连接可靠性。

　　在实际设备装配场景中，这类连接器经常用在板卡间距8mm以内的紧凑堆叠结构里，比如手持工业扫码器的主控板与传感板连接、小型伺服驱动器的功率板与控制板互联、嵌入式采集模块的主板与通讯子板对接，相比排线连接的方式，板对板直插连接器不需要额外压接排线，装配工序更简单，整体连接刚性更好，抗振动冲击能力更强，适合在有移动、振动工况的便携设备上使用。建模过程中还要注意公母座的配合公差，对插界面的插拔力控制在单针0.3N左右，整体插拔力不超过6N，既保证连接后的保持力足够，也不会因为插拔力过大导致装配时损坏PCB焊盘。另外绝缘体表面的脱模斜度、注塑浇口位置的细节也要还原到位，避免模型导入模具加工环节时出现结构冲突，影响后续开模生产的可行性。
