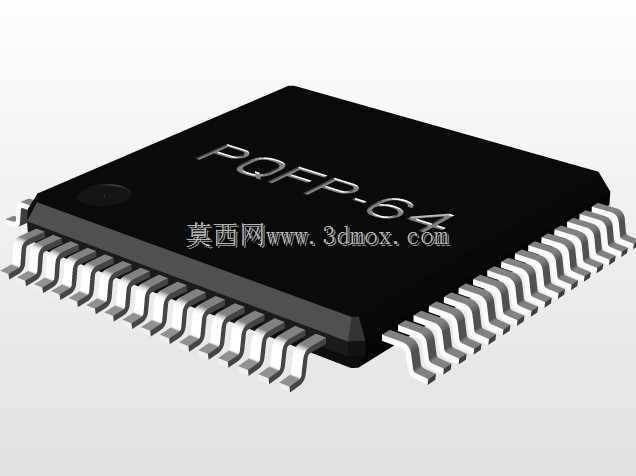

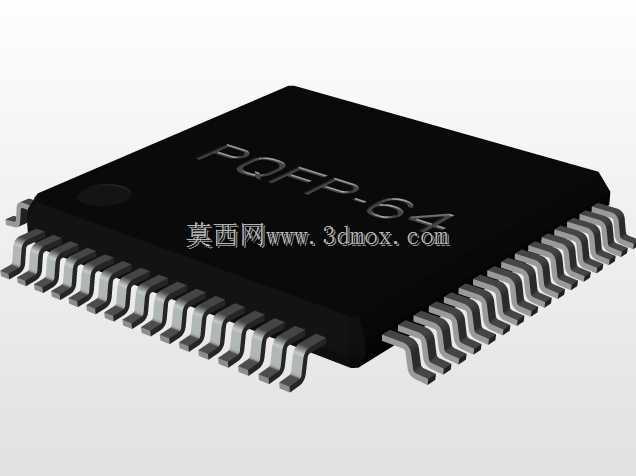

64针0.65mm间距PQFP贴片芯片封装结构

　　做消费电子、工业控制板卡的结构设计时，PQFP封装的贴片芯片是绕不开的常用元件，这类四边出脚的扁平封装器件，在主控电路、信号处理模块、接口转换单元里的应用占比极高，很多刚入行的结构工程师在做PCB布局配合、外壳干涉检查、工装治具设计时，经常因为芯片封装的三维尺寸不准，导致后期试产出现贴装偏移、外壳顶到芯片、散热间隙预留不足等问题。这款64针的PQFP封装器件，引脚间距设定为0.65mm，本体长宽尺寸为12mm×12mm，属于中密度引脚的表贴封装规格，相比同引脚数的DIP直插封装，它的占用板面面积能缩减60%以上，厚度方向的尺寸也更薄，非常适合用在对安装空间有严格限制的紧凑型板卡设计中，比如手持检测设备的主控板、工业传感器的信号处理板、小型通讯模块的核心板上，都能看到这类封装芯片的身影。

　　从实际设计落地的角度看，这类SMD封装的芯片，建模时最容易出错的地方不是本体的方块造型，而是引脚的成型尺寸与共面度要求。很多新手建模时会把引脚做成简单的直角折弯，忽略了引脚末端的翼型成型弧度，以及引脚与PCB焊盘接触的焊脚平面度，这会直接导致后续做DFM可制造性检查时，误判焊盘与引脚的匹配度，甚至给SMT钢网开孔提供错误的参考依据。实际量产中，这类0.65mm间距的PQFP芯片，引脚的共面度公差要求控制在0.1mm以内，引脚伸出本体的长度、折弯处的圆角半径、引脚根部与本体的间隙，都有严格的行业规范，建模时还原这些细节，才能让结构设计与实际生产环节无缝对接。

　　在设备的实际使用场景中，这类芯片的安装边界需要考虑多重因素：首先是焊接后的高度余量，芯片本体焊接到PCB上之后，底部与板面的间隙通常在0.1mm到0.3mm之间，这个间隙是用来容纳焊锡厚度、避免本体底部与PCB走线短路的，做外壳结构设计时，不能把这个间隙算成可压缩的空间，外壳内壁与芯片本体顶面的安全间隙至少要预留0.5mm，防止组装时外壳压到芯片导致引脚虚焊或者本体开裂。其次是芯片周边的维修空间，这类四边出脚的芯片，返修时需要用热风枪对四边引脚均匀加热，建模时要在芯片周边预留至少3mm的无元件区域，这个区域不仅要避开高大的电解电容、接插件等元件，还要考虑返修风嘴的操作空间，很多工程师做布局时只考虑电气连接的走线最短，把周边元件贴得太近，后期返修时很容易烤坏周边的塑料接插件或者贴片电容。

　　从功能特性上看，PQFP封装的芯片相比BGA封装，它的引脚是外露的，焊接后的目视检查更方便，不需要借助X-Ray就能判断引脚是否连锡、虚焊，对于小批量生产、研发打样的场景来说，返修难度更低，生产成本也更可控。但它的缺点也很明显，0.65mm的引脚间距比较密，如果PCB焊盘设计不合理、钢网开孔厚度过大，回流焊时很容易出现引脚连锡的问题，所以在做三维布局时，还要同步考虑焊盘的伸出长度、引脚与焊盘的重叠量，这些细节虽然属于PCB设计的范畴，但结构工程师在做整体装配校验时，如果能准确还原芯片的引脚位置，就能提前发现焊盘与结构件、安装孔的干涉问题，避免后期改板。

　　另外，这类芯片的散热设计也是结构设计需要考虑的点，12mm×12mm的PQFP芯片，如果是功耗在0.5W以内的信号处理类芯片，靠本体引脚的铜箔散热就能满足要求，但如果是功耗超过1W的主控类芯片，就需要在芯片顶面预留散热片的安装空间，建模时要考虑散热片的厚度、散热片与芯片之间的导热垫压缩量，还要注意散热片不能与周边的 tall 元件产生干涉，同时要避免散热片压到引脚导致短路。很多时候工程师在建模时只做了芯片本体，没有考虑后续加装散热片的空间，等样机测试发现芯片过热需要加散热片时，才发现周边已经被接插件、电容占满了，只能重新改板，耽误项目进度。

　　还有一个容易被忽略的点，就是芯片的定位标记，PQFP芯片的一角会有一个圆形或者凹形的定位标记，用来对应PCB丝印上的1脚位置，建模时还原这个标记，能在做装配仿真时快速判断芯片的摆放方向是否正确，避免出现芯片贴反的低级错误。在做波峰焊或者回流焊的载具设计时，这个定位标记也能作为载具定位的参考点，确保芯片在焊接过程中不会出现偏移。对于做自动化贴装的产线来说，吸嘴吸取芯片的位置是芯片本体的中心区域，建模时准确标注芯片的中心位置、本体的平面度，也能给贴片机的吸嘴参数设置提供参考，避免出现吸嘴吸取不稳导致的抛料问题。
