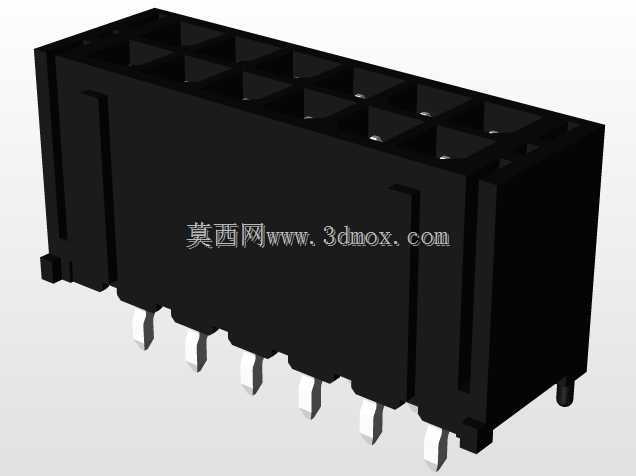

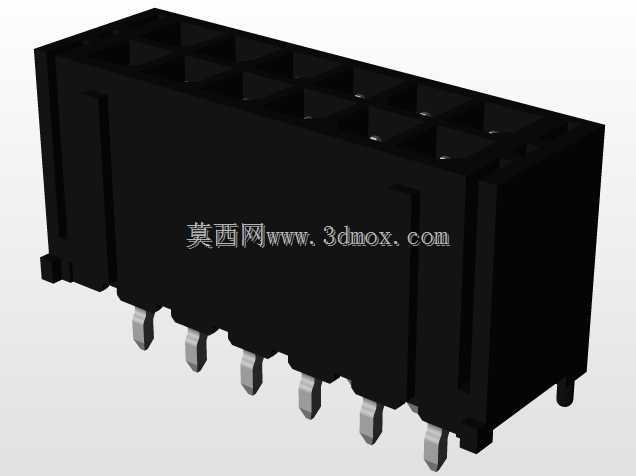

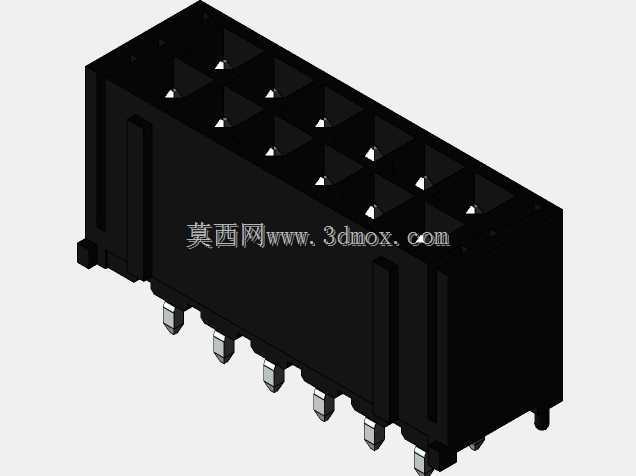

12销3mm节距THT卧式针座连接器结构

　　在工业控制板卡、伺服驱动接口、电源模块内部互联的场景里，这类THT销头针座是板级信号与功率传输的核心连接件，区别于表贴类接插件，通孔直插的结构能够承受更高的机械插拔力，在存在振动的工业设备内部，焊点抗疲劳表现更稳定，不会因为长期的微幅振动出现焊盘脱落、接触不良的问题。这款12位针座采用双排错位排布的接触端子，3mm的标准节距适配行业通用的板卡开孔规范，设计时优先考虑了波峰焊工艺的适配性，引脚伸出长度经过反复校核，既保证过波峰时焊锡能够充分浸润引脚形成饱满焊点，又不会因为引脚过长导致焊后剪脚工序额外增加工时，同时塑胶本体的挡锡边结构能够阻挡波峰焊时锡流上窜到接触腔内部，避免端子接触区被锡层污染导致接触电阻超差。从安装边界来看，

　　本体长度21.7mm、宽度7.36mm、高度9.9mm的尺寸，在PCB布局时能够给周边的电容、电阻等分立器件留出足够的安全爬电距离，双排12个引脚的焊盘孔径设计为0.8mm，配合0.6mm见方的方形引脚，插装时能够形成轻微的过盈配合，在过波峰焊之前不需要额外点胶固定，器件本身就能够稳定卡在PCB上，不会因为传送带的震动出现歪斜、浮高的问题。接触端子采用铜合金基材冲压成型，接触区做了收口弹性设计，公针插入时能够形成双向的夹持力，保证接触电阻稳定在毫欧级，既可以传输毫安级的传感信号，也能够承载最高3A每回路的直流功率，适配大部分工业板卡的信号互联与小功率供电需求。塑胶本体采用高温尼龙材质，能够承受260摄氏度的波峰焊高温，

　　不会出现本体变形、端子移位的问题，本体两侧的定位柱与PCB上的定位孔配合，能够完全消除插装时的位置偏差，保证后续公头对插时的对位精度，避免因为针座偏移导致插针弯针、接触不良的现场故障。在实际选型应用中，这类针座常被用在变频器IO接口板、PLC扩展模块、步进电机驱动板的内部互联上，相比传统的单排排针排母，双排结构在相同的引脚数量下占用的PCB宽度更小，能够有效压缩板卡的整体尺寸，适配当下工业设备小型化的设计趋势。设计建模过程中，端子的接触臂弹力是校核的核心参数，通过有限元分析反复调整接触臂的厚度与弯折角度，保证在500次插拔循环后，接触压力仍然能够满足接触可靠性要求，不会因为长期使用出现接触压力衰减、信号瞬断的问题。

　　本体上的防呆凸筋设计，能够避免公头反插导致的电源短路、信号接反问题，装配时操作人员不需要额外核对方向，凸筋对位后即可顺利插入，降低生产线的装配出错率。引脚的共面度控制在0.1mm以内，保证所有引脚都能够顺利插入PCB对应的开孔，不会出现个别引脚顶在焊盘上导致器件浮高的问题，适配自动化插装生产线的工艺要求，不需要人工逐个修正引脚位置，能够有效提升SMT与波峰焊产线的直通率。
