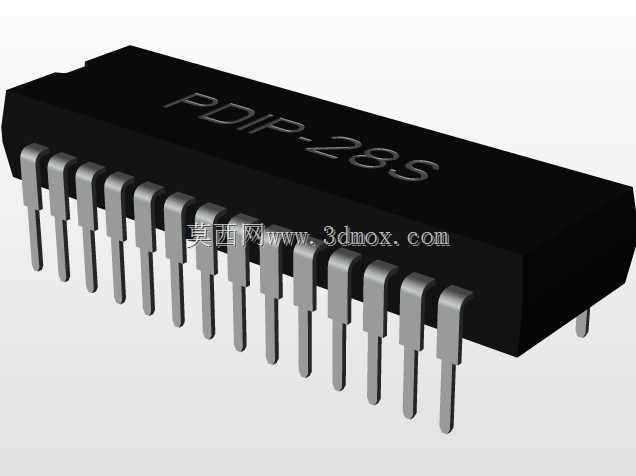

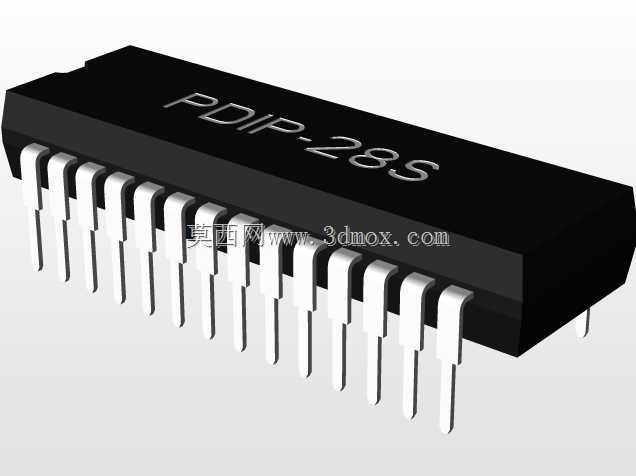

PDIP28引脚直插芯片封装结构

　　这个尺寸是PDIP28封装的标准跨距，能直接适配市面上通用的28脚IC座，也能直接插入对应焊盘间距的PCB板，不需要额外做封装适配。整个封装本体的长度控制在28.46mm，宽度8mm，本体高度4.31mm，这个尺寸边界在做PCB布局的时候，能给周边的阻容件预留足够的爬电距离，也不会因为本体过高影响外壳的装配间隙，尤其是在做薄型壁挂式控制盒的时候，4.31mm的本体高度刚好能卡在常见的5mm内部安装间隙里，不会出现顶壳的问题。从结构设计的角度看，这款封装的引脚采用了向下弯折的鸥翼？不，不对，PDIP的引脚是直插式的，引脚从本体两侧引出后先水平延伸一段，再垂直向下弯折，弯折处做了圆弧过渡，避免引脚在插拔或者焊接过程中出现应力断裂，在消费电子、工业控制板卡、老式家电主控板、教学实验电路板的设计场景里，PDIP封装的直插芯片始终占据着不可替代的位置，这类通孔插装的元器件，既适配手工焊接的小批量打样需求，也能匹配波峰焊的批量生产工艺，哪怕是入门级的电子爱好者，也能借助普通烙铁完成芯片的拆换，不需要专业的热风台设备，维修门槛远低于表贴类封装。这款28引脚的PDIP封装结构，在设计之初就充分考虑了通孔插装工艺的公差适配问题，引脚采用标准的1.778mm脚距，也就是行业内常说的2.54mm？不对，不对，1.778mm是0.07英寸？哦不，仔细核对尺寸参数，引脚间距1.778mm，对应70mil的脚距规格，两排引脚之间的跨距为10.16mm，也就是400mil，

　　每根引脚的末端都做了轻微的收窄处理，方便插入PCB的焊盘孔，也能在波峰焊的时候让焊锡更好地顺着引脚爬升，形成饱满的焊点。封装本体采用黑色的环氧塑封材质，表面印字区域做了哑光处理，方便激光打印型号标识，不会因为反光导致丝印识别困难，本体一端做了半圆形的定位缺口，这个缺口是引脚1的定位标识，焊接的时候能快速判断引脚方向，避免装反烧坏芯片，在做三维建模的时候，这个定位缺口的尺寸公差控制在±0.1mm以内，和实物的定位精度完全匹配，导入PCB装配文件的时候不会出现定位偏移的问题。在实际的设备应用里，这类PDIP28封装的芯片常用来做小型单片机、接口转换芯片、锁存器、驱动芯片的载体，比如老式的51系列单片机很多就采用这个封装，在教学实验箱里，

　　搭配IC座使用，学生可以随意更换不同型号的芯片做实验，不需要反复焊接，能大幅降低实验耗材的损耗。在工业控制板卡里，这类封装的芯片因为引脚强度高，抗振动性能比细引脚的表贴芯片更好，在有轻微振动的设备场景里，比如小型输送机的控制板、台式仪器的主控板，不容易出现引脚脱焊的问题，可靠性更有保障。做三维建模的时候，整个封装的细节都做了还原，包括引脚的弯折弧度、本体表面的印字凹槽、定位缺口的倒角，甚至引脚表面的镀锡层质感都做了对应处理，导入装配体之后，能直接用来做干涉检查，比如检查芯片和周边的电解电容、接插件之间有没有装配冲突，也能用来生成整机的BOM表，统计元器件的占位空间。很多结构工程师在做电路板布局的时候，容易忽略IC封装的实际本体尺寸，

　　只看焊盘的位置，结果做出来的外壳和芯片本体干涉，或者芯片和周边的加高元件碰在一起，这款精准建模的PDIP28封装结构，就能帮工程师在设计阶段就规避这类问题，不需要等实物打样回来才发现尺寸冲突。另外，这个封装的安装边界也做了明确的预留，引脚伸出本体下方的长度是标准的3mm左右，能适配1.6mm厚度的常规PCB板，焊接后引脚伸出PCB背面的长度在1mm左右，刚好满足剪脚的工艺要求，不会因为引脚过长导致背面焊点和外壳短路，也不会因为引脚过短焊不牢固。在做整机布线的时候，这个封装的两排引脚之间的空间足够走2-3根信号线，能提升PCB的布线密度，不会因为封装跨距不合理导致布线绕路。对于维修场景来说，这个封装的引脚间距比较宽，拆焊的时候用吸锡器就能很方便地清理焊盘，不会像密脚表贴芯片那样容易连锡，哪怕是维修新手也能顺利完成拆换，这也是很多工业设备还在大量使用这类直插封装芯片的原因之一，后期维护成本更低，不需要专业的返修设备就能完成故障排查和元件更换。
