PQFN36封装贴片芯片三维结构模型

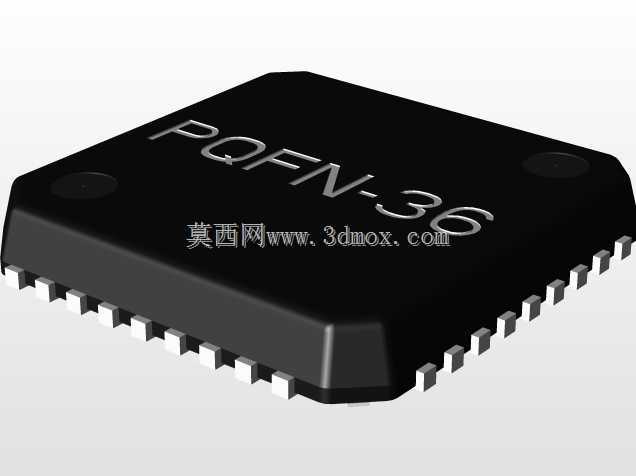

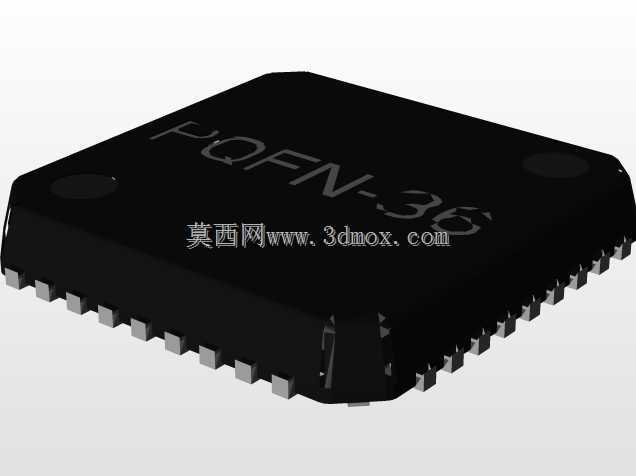

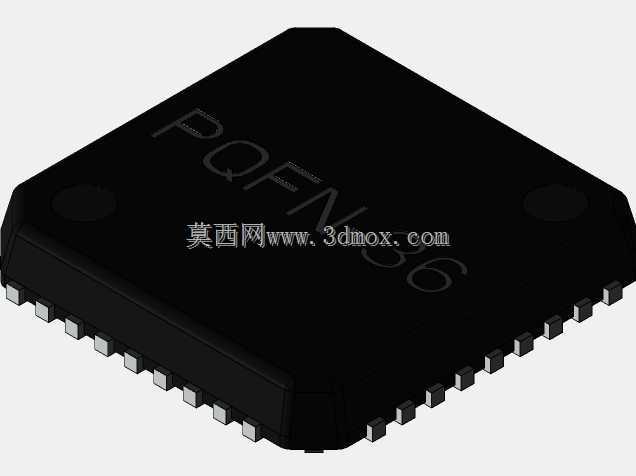

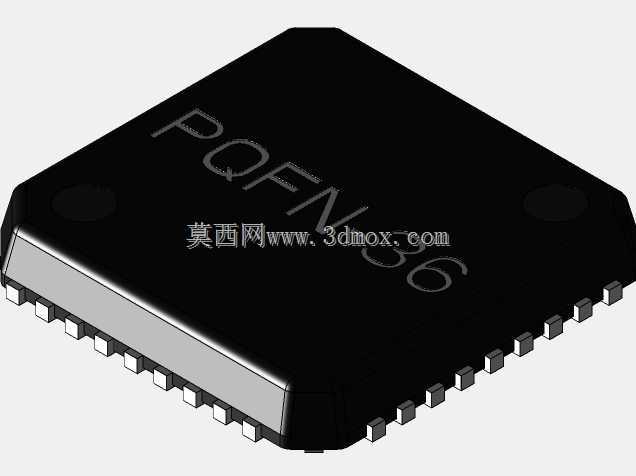

　　在消费电子、工业控制、车载电子等各类电路板设计场景中，表面贴装型封装芯片的三维模型是PCB布局、结构干涉校验、整机装配仿真环节不可或缺的基础要素，这款PQFN36引脚的贴片器件模型，完全围绕实际量产器件的物理特征构建，能够直接适配各类结构设计、板级仿真的工作需求。不同于常规只做外形示意的简易模型，这款模型完整还原了PQFN封装的核心结构特征：黑色塑封主体的边角做了符合实际注塑工艺的微小倒角处理，避免了直角建模带来的装配干涉误判；器件四周均匀排布的36个引脚，每一个都还原了实际SMD贴装引脚的弯折形态、焊盘接触段的厚度与宽度，引脚间距严格遵循0.5mm的行业标准，能够直接导入PCB设计软件做焊盘匹配校验，

　　也可以在结构装配环节验证引脚与周边器件、壳体结构的安全间隙。从设计思路上，建模过程优先保障安装边界的尺寸精度，器件整体长宽均为6mm，塑封主体的高度、引脚突出塑封底面的高度都完全参照实际器件的规格书参数设定，没有做随意的比例缩放，在做整机堆叠设计时，可以直接用这个模型校验芯片上方的壳体预留空间、芯片周边的电容电阻等分立器件的排布距离，避免实际打样后出现器件顶壳、焊盘干涉等常见问题。PQFN封装本身因为散热焊盘在器件底部、引脚寄生参数小，常被用于电源管理、信号处理、接口转换等各类电路场景，这类器件在SMT贴装过程中，对焊盘尺寸、钢网开孔、贴装压力都有明确要求，精准的三维模型能够帮助工艺人员提前模拟贴装过程中吸嘴的吸附位置，

　　确认吸嘴接触塑封顶面的区域是否存在标识字符凸起带来的吸附不稳问题，模型顶面的PQFN标识字符也做了符合实际丝印深度的微凸起处理，还原真实器件的表面特征。在做设备内部的电路板抗震仿真时，这个模型的重量参数、重心位置都和实际器件匹配，可以直接赋予对应的材料属性，模拟设备在振动、冲击工况下芯片引脚的受力情况，提前排查引脚断裂、焊盘脱落的设计风险。很多结构工程师在做板级设计时，经常遇到芯片模型尺寸不准导致的壳体开模后装配干涉问题，尤其是小型化的便携类电子产品，内部空间余量极小，毫米级的尺寸误差就可能导致整个壳体模具报废，这款模型在所有安装相关的尺寸上都做了冗余校验，既保证了和实际器件的尺寸一致性，也预留了合理的公差适配空间，

　　能够覆盖不同厂商生产的同规格PQFN36芯片的尺寸公差范围。模型同时还原了塑封本体表面的哑光质感、引脚的金属镀层质感，在做产品宣传动画、装配流程演示视频时，也可以直接调用这个模型做渲染，不需要额外调整材质参数。对于刚接触电子结构设计的工程师来说，这个模型也可以作为PQFN封装类器件的建模参考，理解这类贴片芯片的结构组成、引脚排布规律、安装空间预留要求，在后续设计其他引脚数的同类型封装器件时，能够快速掌握建模的尺寸基准和精度控制要点。在做自动化SMT生产线的贴片机编程仿真时，精准的器件模型也能帮助编程人员提前确认飞达送料位置、吸嘴取料高度、贴装下压行程，减少实际调机过程中的物料损耗和调机时间，尤其是在多品种小批量的生产场景中，提前通过三维模型完成贴装仿真验证，能够大幅提升生产换线的效率。
