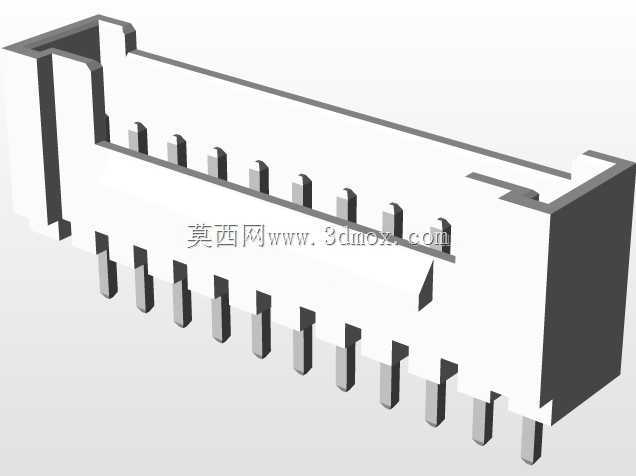

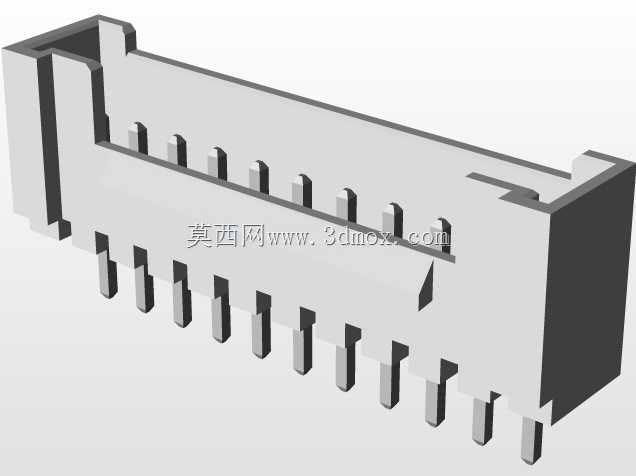

11针2mm节距THT公头连接器结构

　　在板对板信号连接的实际应用场景里，这类直插式公头连接器常出现在工控板卡、小型传感模块、消费类电子主控板的板间信号传输链路中，承担低压差分信号、普通IO控制信号的物理连接职能，区别于贴片式连接器，THT结构的公头在焊接后能提供更强的机械保持力，在存在小幅振动的设备内部，比如小型桌面式检测设备、手持工业终端的内部板卡连接上，能避免长期使用后引脚脱焊、接触不良的问题。从设计思路上看，这款公头采用单排11针的排布，2mm的标准节距是行业内通用的信号类连接器常用间距，既可以避免针距过小带来的焊接桥连风险，也不会因为针距过大占用过多PCB板面空间，适配常规波峰焊的工艺窗口，生产端不需要额外调整治具就能完成批量焊接。外形尺寸上，

　　整体长度控制在23.98mm，宽度7.7mm，安装后的高度为5.1mm，属于低矮型的板间连接器件，在结构堆叠紧凑的设备内部，这个高度不会和上层板卡的贴片元件产生干涉，设计PCB封装时只需要按照引脚排布预留对应直径的金属化过孔，同时在连接器本体的两端预留定位凸台的避让空间即可，不需要额外设计固定结构，连接器本身的塑胶本体两侧的卡位结构，在和对应母座对插后能提供足够的插拔保持力，日常维护拆装时不会轻易松脱。从功能特性上看，塑胶本体采用的是耐高温的工程塑料材质，能够耐受波峰焊时的短时高温，不会出现壳体变形、针位偏移的问题，插针采用铜合金基材镀锡处理，接触电阻低，长期使用也不容易出现氧化导致的信号衰减，插针的伸出长度经过精确计算，

　　穿过PCB后露出的长度刚好满足焊锡浸润的要求，不会因为引脚过长导致焊后剪脚工序，也不会因为引脚过短导致焊接强度不足。在实际选型过程中，结构工程师需要重点核对连接器的安装边界，除了本体占用的平面空间，还要考虑插拔时手指或者工装的操作空间，在连接器对插方向上预留至少10mm的操作空间，避免周边过高的元件挡住插拔路径，同时要注意公头和母座的对插导向结构，这款连接器本体一侧的防呆凸台，能避免装配时插反导致的针脚弯折、电路短路问题，设计时要在PCB丝印层标注对应的防呆方向，减少生产装配时的出错概率。在三维建模过程中，需要精确还原每一根插针的位置度公差，插针的中心距偏差控制在0.05mm以内，才能保证和母座对插时的顺畅度，塑胶本体的壁厚均匀，

　　避免注塑成型时出现缩痕、变形，插针和塑胶本体的结合位置做了倒扣结构，保证插针在受到插拔力的时候不会从塑胶本体中脱出，这些细节结构在建模时都需要准确还原，才能给后续的PCB封装设计、结构干涉检查提供准确的参考依据。在不同的应用场景下，这类连接器还可以根据实际需求调整针脚数量，但2mm节距的尺寸基准保持统一，能够和同系列的不同针数母座保持工艺通用性，减少生产端的物料种类，降低供应链的管理成本，对于小批量多品种的设备研发来说，这类通用节距的连接器选型优先级远高于非标准间距的定制连接件，不管是样机打样还是批量生产，都能快速采购到对应物料，不会因为物料交期影响项目进度。
