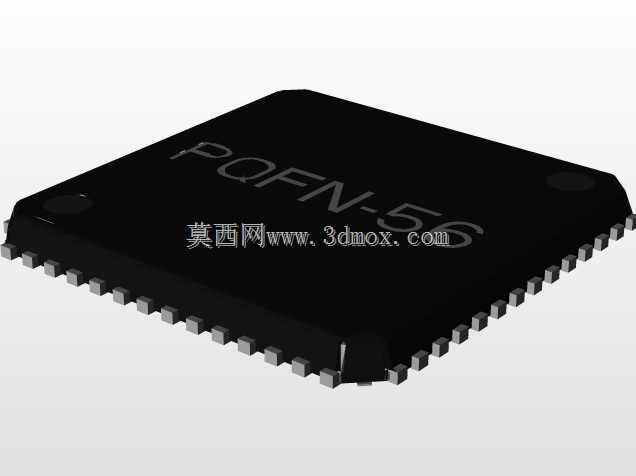

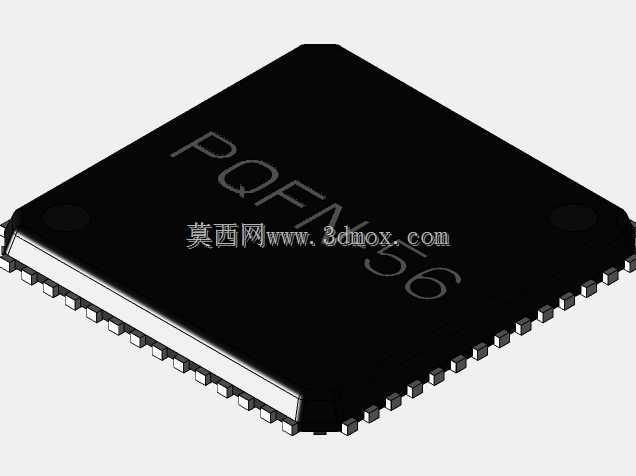

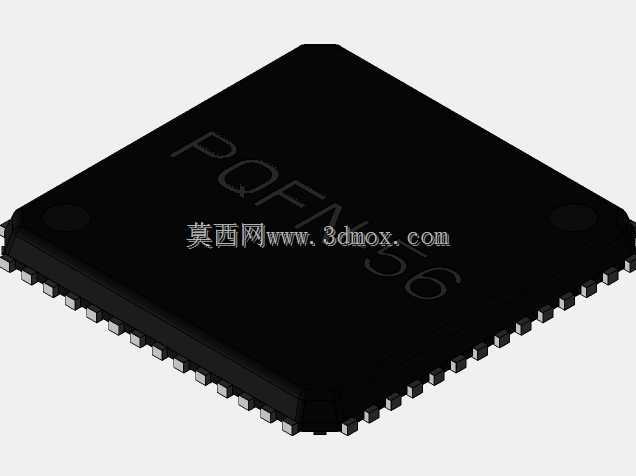

PQFN56引脚贴片芯片三维结构模型

　　在消费电子、工业控制、汽车电子等各类电路板设计场景中，表面贴装器件的精准建模直接决定了PCB布局布线的合理性、后期SMT贴片的良率以及整机结构的空间利用率，PQFN封装作为当前高密度集成电路常用的封装形式，其无引脚、小体积、散热性能优异的特性被广泛应用在电源管理、信号处理、微控制单元等各类芯片产品上。本次构建的56引脚PQFN贴片元件模型，完全围绕实际量产的封装规范搭建，首先从安装边界维度做了精准还原，元件本体长宽均为8mm，引脚中心间距为0.5mm，属于典型的密间距表面贴装元件，建模过程中没有做简化处理，每一个侧边的引脚形态、引脚共面度、本体底部的散热焊盘区域都按照JEDEC封装标准做了1:1还原，

　　能够直接导入PCB结构设计软件做干涉检查，也可以用于整机装配的空间校核。从设计思路上，这个模型没有追求过度的视觉渲染效果，而是把工程实用性放在第一位：首先区分了元件本体的塑封区域与金属引脚区域的材质边界，塑封本体的边缘倒角、引脚的外露长度、引脚与本体的衔接位置都严格对照实物测绘尺寸调整，避免出现建模时常见的引脚偏移、尺寸偏差导致的后期贴片虚焊、元件与周边结构件干涉的问题。在实际工程应用中，这类密间距QFN元件的建模精度直接影响多个环节的工作质量：在硬件设计阶段，结构工程师可以直接调用该模型核对元件与外壳、散热片、周边接插件的安全距离，尤其是在便携式电子产品这类空间极度紧凑的设计场景中，0.

　　1mm的尺寸偏差就可能导致后期开模后元件装配顶壳；在SMT生产环节，精准的模型可以用于钢网开孔设计的参考，核对引脚对应的焊盘位置是否与元件引脚完全匹配，减少密间距引脚连锡、虚焊的工艺问题；在教学与实训场景中，这个模型也可以用于电子装联实训的演示，帮助新人快速理解QFN封装的引脚分布、焊接注意事项以及散热设计要点。很多工程师在自建这类贴片元件模型时，往往会忽略本体底部的中心散热焊盘结构，实际上PQFN封装的核心散热路径就是通过底部裸露的散热焊盘连接PCB上的散热铜皮，本次建模特意还原了底部散热焊盘的尺寸与位置，同时对引脚的末端弧度做了写实处理，真实的SMD引脚末端并不是直角结构，而是有微小的成型弧度，

　　这个细节会直接影响焊盘设计时的锡膏量计算，如果建模时忽略这个细节，很容易在做焊点可靠性仿真时出现结果偏差。另外从安装适配性角度，模型的所有尺寸都预留了合理的公差适配空间，本体的长宽尺寸按照封装的最大实体尺寸构建，这样在做结构干涉检查时可以覆盖元件的尺寸公差上限，避免出现设计时理论尺寸不干涉、实际量产元件因公差偏大导致装配卡滞的问题。在电路板的三维装配仿真中，这个模型可以和其他阻容元件、接插件、结构件配合，完整呈现整板的装配状态，提前发现元件高度冲突、引脚与走线干涉、散热路径遮挡等前期设计阶段容易遗漏的问题，相比二维的封装库，三维模型能够更直观地呈现元件的空间形态，减少设计迭代次数，缩短产品从研发到量产的周期。对于从事半导体封装设计的工程师来说，这个模型也可以作为封装可行性评估的基础参考，对照引脚数量、间距、本体尺寸的匹配关系，评估不同封装尺寸下的引脚排布合理性，平衡元件体积与引脚密度的关系。
