PDIP24直插芯片封装三维结构设计

　　在电路板设计与电子装联领域，直插式双列封装器件是通孔插装工艺里应用极为广泛的元器件类型，本次呈现的24引脚PDIP封装结构，覆盖了消费电子、工业控制板卡、老式家电主控板、教学实验电路板等多个场景的选型需求。很多刚接触结构设计的工程师容易忽略直插芯片的封装尺寸边界，实际上这类器件的外形与引脚参数直接决定了PCB开孔位置、焊盘尺寸、波峰焊过炉治具的适配性，甚至影响整机装配后的外壳干涉风险。

　　从实际使用场景来看，这类24引脚PDIP器件常用来承载中小规模逻辑芯片、低端MCU、接口驱动芯片，在对成本敏感、不需要极致小型化的板卡上，直插封装的器件比贴片器件更便于手工焊接与后期维修更换，尤其是小批量打样、学生电子竞赛、工业现场维修替换场景下，无需回流焊设备就能完成装联，容错率远高于细间距贴片封装。做板卡结构设计时，首先要明确这类封装的安装边界：器件本体长度方向的尺寸决定了板上预留的器件占位长度，引脚的节距是2.54mm，这是标准的英制100mil间距，和通用面包板、万能板的孔位完全匹配，两列引脚之间的跨距是7.62mm，也就是300mil，这个尺寸是PDIP封装的核心跨距参数，一旦焊盘孔位的跨距做小或者做大，都会导致器件插装时引脚歪斜，甚至无法顺利插入PCB。

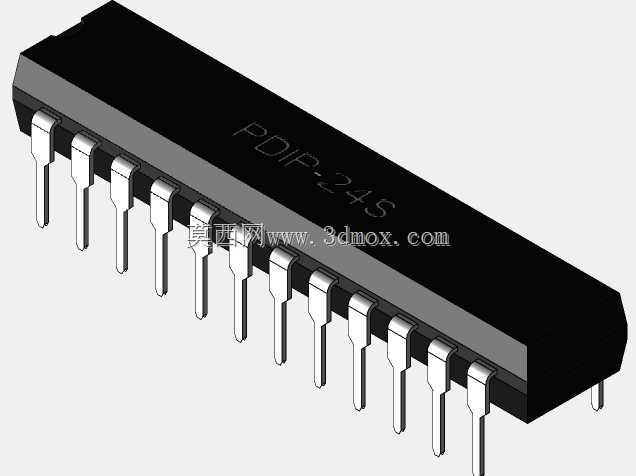

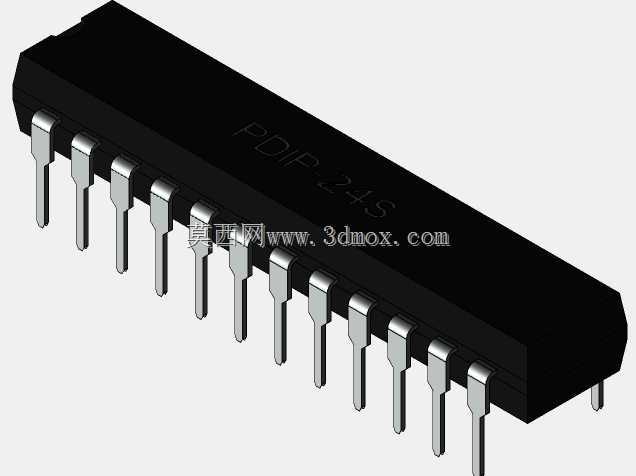

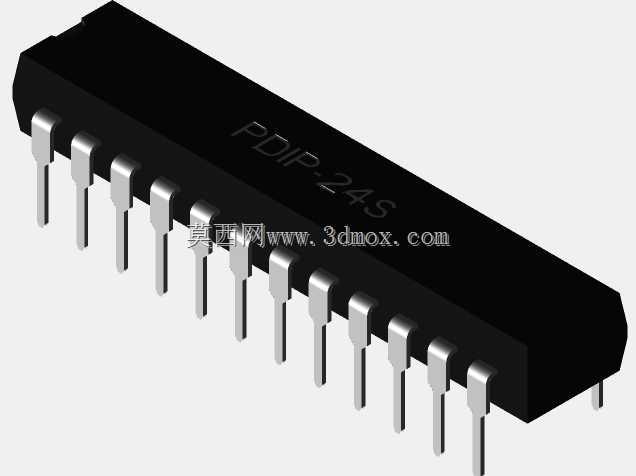

　　设计这个三维结构的时候，首先还原了真实PDIP封装的外形特征：黑色环氧塑封本体的棱角做了微小的脱模倒角，不会像纯方块那样生硬，本体表面的标识区域预留了丝印位置，对应实际芯片上的型号印字区域。引脚部分还原了直插引脚的成型特征，引脚从本体引出后先做水平外伸，再向下弯折形成插装段，弯折处的圆弧过渡完全符合实际器件的引脚成型工艺，不是生硬的直角弯折，插装段的末端做了微小的收窄倒角，方便插入PCB的安装孔，也能减少插装时引脚刮蹭孔壁带来的铜屑脱落问题。

　　尺寸参数上严格对应实际量产器件的规格：本体长度33.02mm，宽度6.4mm，本体顶面到引脚末端的总高度是4.31mm，这个高度参数非常关键，做整机外壳设计的时候，要确保外壳内壁到PCB板面的净高大于这个数值，否则会出现外壳顶到芯片本体、装配后外壳翘缝的问题。引脚的直径对应标准0.5mm左右的方形引脚切角特征，插装段的长度控制在3mm左右，刚好满足波峰焊后引脚伸出焊盘2mm左右的标准要求，不会因为引脚过长导致焊后剪脚工序额外增加工作量，也不会因为引脚过短导致焊锡浸润不足、虚焊风险升高。

　　很多工程师在做PCB封装库的时候只关注引脚间距和跨距，容易忽略本体的宽度和起始引脚的位置，这个三维结构里明确做了引脚1的标识特征，对应本体端部的凹点标记，和实际芯片的引脚1定位方式一致，避免封装做反导致器件装反烧坏的问题。另外，两列引脚的最外侧总宽度也要纳入设计考量，在排布相邻器件的时候，要和旁边的电解电容、接插件等器件预留足够的安全间隙，避免过波峰焊的时候出现连锡，也方便后期用镊子夹持器件进行拆焊操作。

　　从建模逻辑来看，整个结构优先保证安装接口的尺寸精度，塑封本体的外形做了适度的工艺细节还原，没有过度追求无关的外观细节，所有和装配相关的尺寸都严格对齐行业通用的JEDEC封装标准，不管是用来做PCB的3D布局干涉检查，还是做装配工艺仿真、治具设计，都能直接匹配实际生产需求。比如做波峰焊治具的时候，可以直接提取这个模型的本体轮廓和引脚位置，在治具上开出对应的避让槽和引脚过孔，不需要反复测量实际样品尺寸，能大幅缩短治具设计的周期。在教学场景下，这个模型也能用来给电子专业的学生讲解直插封装的结构特征，比二维的封装图纸更直观，能让初学者快速理解引脚成型、安装间隙、焊盘匹配这些实际装联里的核心要点。
