13针2mm节距母接头连接器结构设计

　　在工业控制板卡互联、消费电子内部线束对接、小型传感模块信号传输场景中，板对板或线对板的高密度信号连接往往需要兼顾安装空间限制与接触可靠性，这类13针2mm节距的母接头正是为这类紧凑安装场景开发的互联部件。从实际使用场景来看，这类接头常应用在PLC扩展模块对接、小型伺服驱动器信号端口、嵌入式工控板外设连接等位置，相比更大节距的接插件，2mm的针脚间距能在有限的PCB板占用面积下实现13路信号的同时传输，大幅压缩板端接口的占用空间，适配当下设备小型化、集成化的设计趋势。

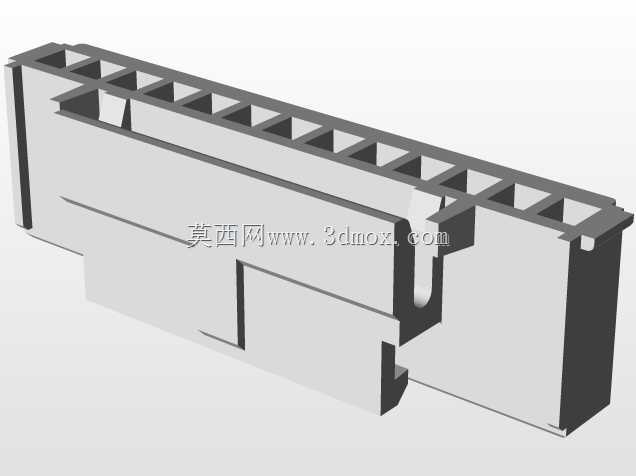

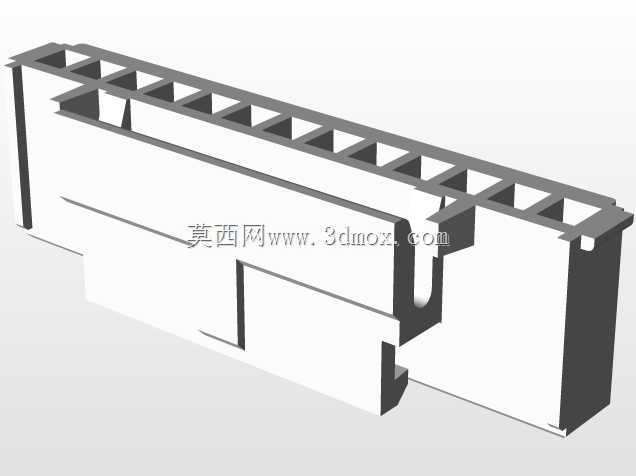

　　从功能特性上看，该母接头采用阴接触件设计，内部的接触端子采用弹性卡接结构，当对应公头插针插入时，弹性接触臂会从两侧抱紧插针，保证接触电阻稳定，避免设备运行过程中受振动、温度变化影响出现接触不良的问题。接头塑壳主体采用格栅式加强筋结构，也就是外观上看到的顶部一排方格状结构，这种设计并非单纯的造型处理，而是在不增加整体壁厚的前提下提升塑壳的结构刚性，减少注塑成型过程中的缩痕问题，同时在公母头插拔过程中，加强筋结构能分散插拔力带来的应力，避免塑壳从针脚位置开裂，提升接头的插拔寿命。

　　设计过程中首先要明确安装边界约束，该接头总长度27.6mm，宽度2.9mm，总高度7.8mm，属于超薄型的板端连接器，设计时需要先匹配PCB板上的焊盘位置，13个针脚的中心距严格控制在2mm，累计公差控制在±0.05mm以内，避免批量焊接时出现针脚偏位无法插装的问题。塑壳的导向结构设计在接头的两端，也就是模型上看到的两侧凸台与卡槽结构，公头插入时首先通过两端的导向结构完成对位，避免插针错位顶弯接触端子，导向段的导入角做了15度的斜切处理，即使公头存在小幅的位置偏差也能顺利滑入对接位置，降低现场装配的对位难度。

　　接头的防呆设计集成在塑壳的侧边结构上，不对称的侧边凸台结构能从物理上杜绝反插问题，装配工人无需额外核对方向，反向状态下接头无法插入，避免反插导致的针脚短路、信号接反烧坏板卡的问题。塑壳内部的端子固定槽采用过盈配合设计，端子压入塑壳后不需要额外点胶固定，依靠塑壳与端子的抱紧力就能承受至少5N的轴向拉脱力，满足线束拖拽、设备振动场景下的固定要求。

　　从安装适配角度看，该接头采用表面贴装或者直插焊接的方式固定在PCB板上，底部的定位柱能在波峰焊或者回流焊过程中提前将接头固定在PCB的定位孔上，避免焊接过程中接头移位导致的焊盘虚焊。接头的插拔高度控制在7.8mm，对接公头插入后整体的叠加高度不会超过15mm，适配设备内部夹层空间不足的安装场景，比如薄型工控机、分布式IO模块这类对内部空间高度有严格限制的设备，不会因为接头高度过高导致外壳无法装配。

　　在接触性能的设计考量上，每个接触端子的接触区域做了局部镀金处理，降低接触电阻的同时提升抗氧化能力，即使在工业现场存在一定湿度、腐蚀性气体的环境下，也能保证长期接触稳定，不会出现氧化导致的信号传输中断问题。塑壳材料选用耐高温的工程塑料，能承受回流焊过程中260度的高温冲击，不会出现焊接过程中塑壳变形、端子移位的问题，满足SMT自动化贴片的工艺要求。

　　实际选型过程中，这类接头需要匹配对应公头的插针直径，保证插针插入后弹性接触臂的变形量在设计范围内，变形量过小会导致接触压力不足接触电阻偏大，变形量过大会导致弹性臂出现塑性变形，多次插拔后接触力下降。该款接头的插拔力设计为单针0.3N左右，13针总插拔力在4N左右，既不会因为插拔力过大导致现场装配困难，也不会因为插拔力过小导致设备受振动时出现松脱。

　　从结构细节上看，塑壳顶部的格栅结构同时起到了防尘的辅助作用，格栅之间的分隔筋正好对应每个针脚的位置，能阻挡较大的灰尘颗粒直接落到接触端子区域，减少灰尘堆积导致的接触不良问题，同时格栅的空隙也能保证接头内部的空气流通，避免设备运行过程中接头区域温差导致凝露积水。接头两侧的卡扣结构在公头插入到位后会发出清晰的卡扣到位声响，装配人员可以通过声响和手感判断接头是否插装到位，避免虚插导致的信号传输故障。
