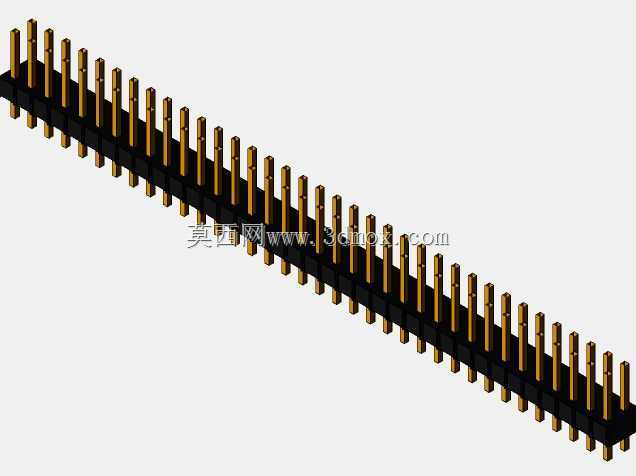

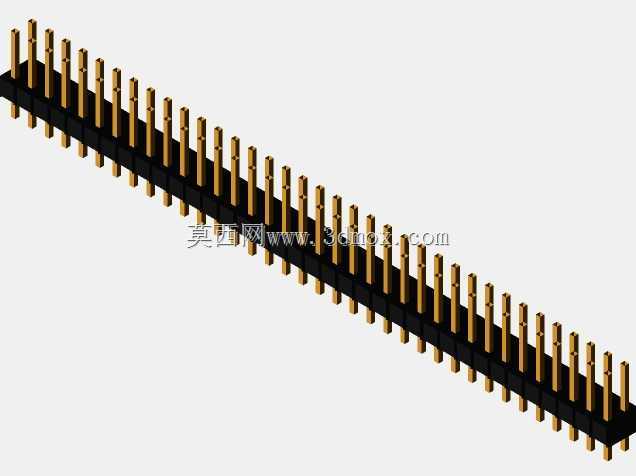

2.54mm节距72Pin直插排针连接器结构

　　在各类工控板卡、消费电子主板、测试治具的板间互联场景里，单排直插排针是应用频次极高的互联元件，这款72Pin规格的排针，核心适配2.54mm标准网格的PCB孔位设计，是通用板级连接里的常用选型。从实际选型适配的角度看，这款排针的塑高、针长参数直接决定了板间堆叠的间隙余量，8.89mm的整体高度，在双板对插的场景里，能留出足够的焊接余高同时避免针脚露出过长导致的相邻信号短路风险，5.08mm的塑体宽度，刚好匹配标准2.54mm间距排母的对插导向槽尺寸，不会出现插装偏位、塑体卡滞的问题。设计这类排针三维模型的时候，首先要锁定的是插针的节距公差，2.54mm的中心距公差需要控制在±0.05mm以内，

　　否则批量焊接时会出现针脚与PCB焊盘对位偏差，导致过炉后虚焊、连锡的问题，插针的横截面采用方形结构，棱角处做微小的圆角过渡，既保证插针与排母接触弹片的多点接触可靠性，又能降低插拔时的磨损速率，提升反复插拔的使用寿命。塑体部分采用耐高温的热塑性材质建模时，需要在每一个插针安装孔位处做出定位凸台，模拟实际生产中插针与塑体的过盈配合结构，避免插针在插拔受力时出现松动、退针的情况，塑体的两端可以根据实际需求做出防呆倒角，不过这款通用型排针没有做单边防呆结构，适配正反插的通用场景，用户在实际画板时可以自行在PCB丝印层标注1脚位置来规避插反风险。从安装边界来看，这款排针的插针伸出塑体底部的长度，刚好匹配1.6mm标准厚度PCB的透焊要求，

　　过炉后焊锡能顺着针脚的爬锡面形成饱满的焊点，不需要额外剪脚处理，91.44mm的总长度对应72个针位，在布局时需要注意PCB上对应排针安装位的周边3mm范围内不要布置过高的元器件，避免排针插装时与周边元件产生干涉。在实际设备应用里，这类长针位单排排针常用来做主板与扩展功能板的信号互联，比如数据采集卡的IO扩展接口、小型PLC的外接端子排转接、老旧设备的电路板维修替换，相比短针位排针，这款的针长更长，除了常规的板对板垂直对插，还可以用来做飞线测试点的焊接基座，方便调试时用杜邦线引出信号做在线检测。建模过程中，插针的镀金层不需要单独做外观特征，只需要保证金属插针的圆柱（实际是方针）同轴度，每一根插针的顶端都做微小的球头导向结构，

　　模拟实际产品的导向端，方便插入排母时自动对位，不会因为针脚的微小偏移顶坏排母的内部弹片。塑体的表面不需要做过多的纹理特征，实际生产中这类黑色绝缘塑体都是哑光注塑表面，建模时保持平整的外观即可，重点要还原的是插针与塑体的装配位置关系，以及整体的安装尺寸链，确保导出的模型导入PCB设计软件时，能直接生成准确的3D封装，用来做结构干涉检查。很多结构工程师在做板卡堆叠设计时，容易忽略排针塑体的实际高度，导致双板对插后出现间隙过大或者顶壳的问题，这款模型严格按照实际量产尺寸还原，总高、塑高、针长的尺寸链完全闭合，选型时直接调用就能快速确认板间的预留空间，不需要反复核对规格书的尺寸参数。另外在做治具设计的时候，这类长排针也常用来做测试探针的固定基座，模型里的插针间距准确，可以直接在治具板上对应打出安装孔，快速搭建测试工装的信号通路，相比零散采购接插件再手动测量尺寸，直接调用准确的三维模型能大幅缩短工装设计的周期，避免因为尺寸偏差导致的治具返工。
