15针2mm节距THT公头接插件结构

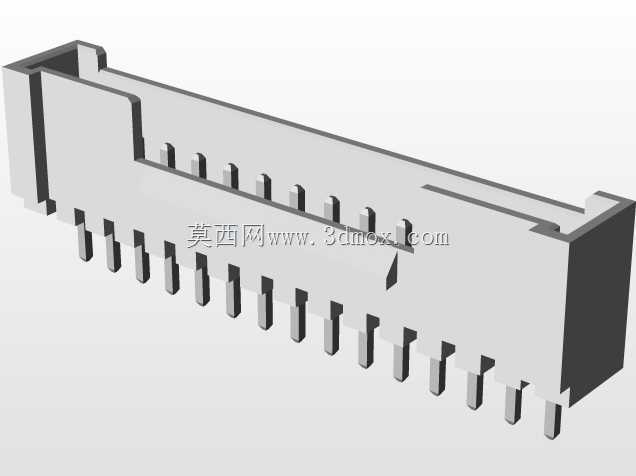

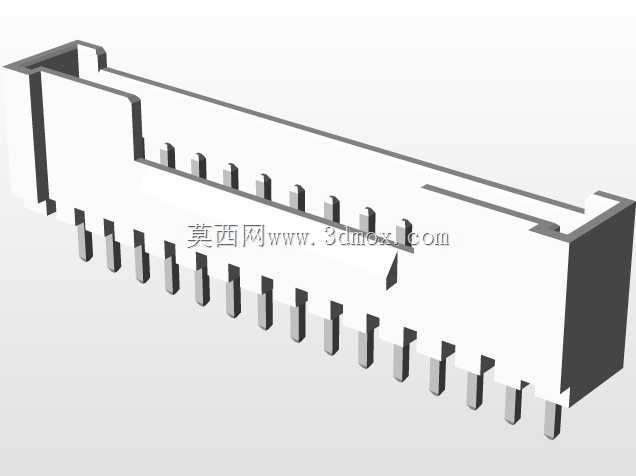

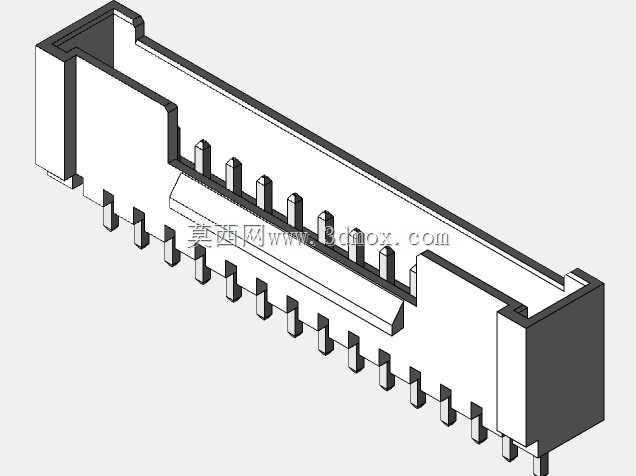

　　这款直插式公头接插件，主要面向PCB板端的信号与小功率传输场景，在工业控制板卡、消费电子主板、通讯接口模块、小型嵌入式设备内部都有广泛应用，作为板对线连接的核心转接部件，承担着不同功能模块之间电信号稳定传输的作用，避免飞线连接带来的可靠性差、维护困难的问题。从结构设计来看，整体采用直插THT封装形式，插针沿本体长度方向等距排布，2mm的节距属于行业通用的中密度接插件规格，既能够在有限的板上空间内排布15个信号通路，又不会因为针距过小导致焊接时连锡、生产良率下降的问题，适配常规波峰焊、手工焊的生产工艺要求。本体采用绝缘耐高温工程塑料材质，插针为铜合金镀锡处理，既保证焊接时的耐温性能，过波峰焊时不会出现本体变形、插针移位的问题，

　　同时镀锡层能够提升焊锡浸润性，减少虚焊风险，长期使用下也能降低接触电阻，避免信号传输过程中出现压降过大、接触不良的故障。外形尺寸方面，本体总长度31.98mm，宽度5.1mm，整体高度7.7mm，安装时插针穿过PCB对应位置的通孔，焊接后本体底部与PCB板面贴合，不会占用过多板上垂直空间，对于内部空间紧凑的小型设备十分友好，设计PCB封装时只需要按照针距排布对应直径的通孔，在本体投影区域预留禁布区即可，不需要额外设计固定结构，插针焊接后的强度足够应对常规的线束插拔受力。设计过程中重点考虑了插拔对位的便利性，本体两端设置了导向结构，与对应母头对插时能够快速对位，避免插针因为对位偏差出现弯折、损坏的问题，插针的伸出长度经过反复校核，

　　既保证焊接时焊锡能够充分包裹插针根部，形成可靠的焊点，又不会因为插针伸出PCB背面过长，导致背面布线空间被占用、或者与其他金属部件接触造成短路。在实际设备选型时，这款接插件适合传输低压直流信号、小电流供电通路，单针通流能力能够满足常规传感器信号、IO控制信号、低功率模块供电的传输需求，不适合大电流功率回路的连接。结构建模时，插针与绝缘本体的配合公差按照行业通用的接插件公差标准设置，插针与本体注塑时的定位精度控制在合理范围内，保证每一根插针的位置度都符合焊接要求，不会出现个别插针偏位无法插入PCB通孔的问题。本体侧面的防呆结构设计，能够避免与母头对插时出现反插的情况，从结构上杜绝反插导致的信号接反、电路烧毁的风险，

　　对于生产组装环节来说，能够降低操作人员的装配失误率，提升组装效率。在设备维护场景下，这种直插式接插件拆卸方便，不需要额外的工具就可以完成线束与板卡的分离，相比焊接式的引线连接，后期检修、更换模块时的操作难度大幅降低，同时连接的一致性更好，不会因为人工焊接引线的差异导致接触可靠性参差不齐。建模过程中对所有的安装边界、干涉区域都做了校核，确保接插件安装后不会与周边的电容、电阻、芯片等板上元器件产生空间干涉，本体的拔模斜度符合注塑生产的工艺要求，开模生产时不会出现脱模困难、本体缺料的问题，插针的固定结构在本体内部做了防退设计，多次插拔后插针不会出现松动、后退的情况，保证长期使用的连接可靠性。
