PTSOP48封装贴片式SMD芯片三维结构

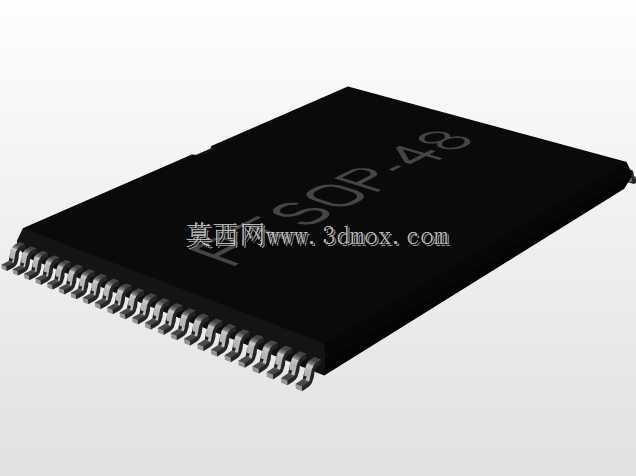

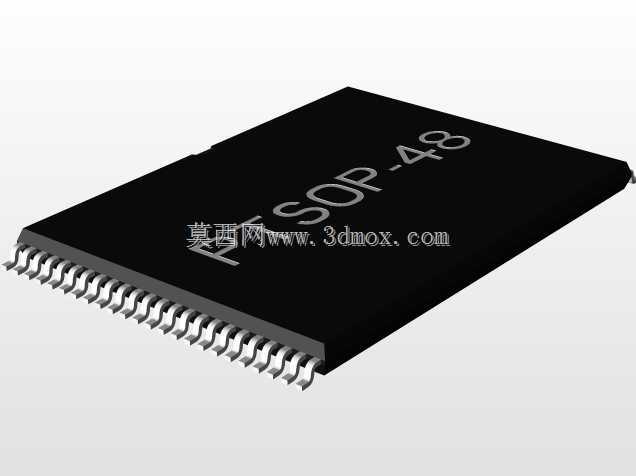

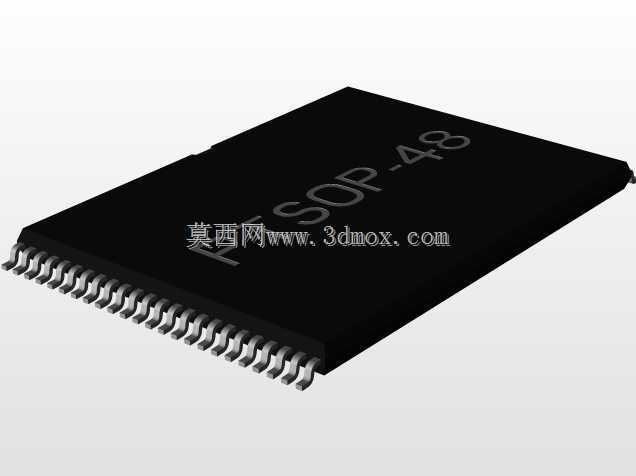

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表贴封装芯片的三维模型是结构干涉校验、焊盘匹配设计、钢网开孔验证的核心参考要素，这款PTSOP48规格的SMD芯片模型，完全还原了量产器件的真实外形与引脚排布特征，可直接导入各类三维布局场景完成装配校验。不同于插件类封装器件，这类薄型小尺寸表贴芯片的安装边界直接决定了PCB表层的布线空间、周边元件的避让距离，以及回流焊过程中的器件定位精度，建模过程中完全参照实际量产器件的尺寸公差带做特征还原，没有做简化失真处理。从实际应用场景来看，这类48引脚的薄型TSOP封装芯片，常被用于存储模块、接口转换电路、电源管理单元的板级集成，在便携式检测设备、工业采集终端、

　　车载影音模块的板卡设计中，这类器件的高度空间占用直接影响整机外壳的内部净空设计，引脚的共面度参数也会直接影响SMT贴片的良率，因此三维建模时对引脚的弯折角度、引脚间距、塑封体的倒角特征都做了1:1的还原，没有做工艺特征的省略。设计思路上，建模优先保证安装配合面的尺寸精度：塑封体主体长度12.0mm、宽度16.4mm，整体塑封厚度控制在薄型表贴器件的常规区间，引脚采用0.5mm的标准螺距排布，两侧引脚的外伸长度、引脚末端的焊区宽度都完全匹配行业通用的焊盘设计规范，可直接用于提取器件的占位封装，辅助PCB设计阶段的3D布局校验，避免后期打样出现元件与结构件干涉、引脚与焊盘错位的问题。在板级装配的实际场景中，

　　这类表贴芯片的周边通常需要预留0.8-1.2mm的维修操作空间，模型还原了塑封体侧面的拔模斜度、引脚根部的塑封包裹特征，能够准确模拟器件贴装后的实际占用空间，在做整机结构的堆叠设计时，可以直接用该模型校验散热片的安装间隙、屏蔽罩的扣合尺寸，以及连接器、电容等周边元件的排布距离。不同于概念类的电子元件模型，这个结构完全贴合量产器件的真实特征：塑封体表面的标识区域做了平整化处理，引脚的金属弯折弧度、引脚末端的共面度都和实际来料保持一致，在做SMT产线的虚拟仿真时，也可以用该模型验证吸嘴的拾取位置、贴装头的运动路径干涉，提前规避产线调试阶段的器件碰撞问题。对于结构设计从业者来说，这类标准化封装的器件模型不需要反复自行测绘，

　　直接调用即可完成板卡堆叠的空间校验，尤其是在紧凑型设备的设计中，器件的高度公差、引脚的外伸尺寸都是影响设计可靠性的关键参数，模型对这些细节特征的还原，能够有效减少设计迭代次数，避免因为器件尺寸失真导致的结构返工。在车载电子的高可靠性设计场景中，这类表贴芯片的塑封体边缘到PCB固定孔的距离、引脚的应力释放空间都有明确的设计要求，准确的三维模型可以帮助工程师在设计阶段就完成应力分布的初步校验，确保器件在振动、温度循环工况下的焊接可靠性。
