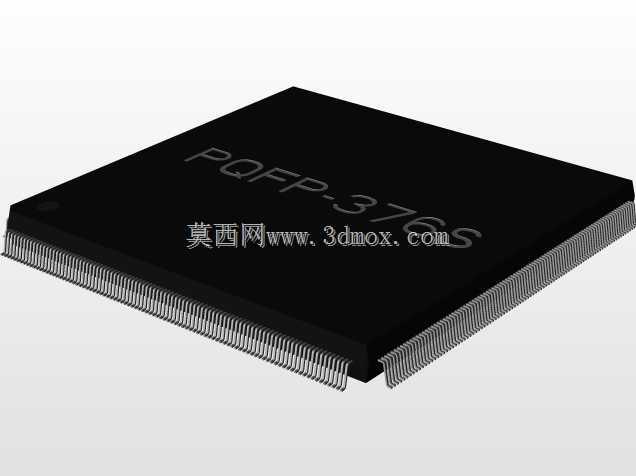

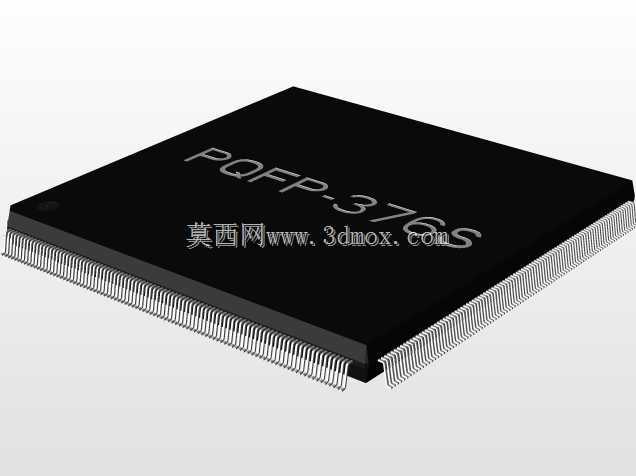

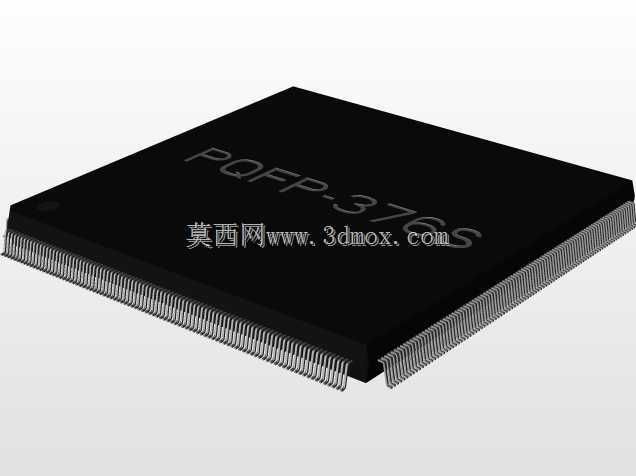

PQFP376引脚扁平封装SMD芯片三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装器件的三维建模精度直接决定了后期SMT贴片工序的良率，也影响着结构设计阶段的壳体干涉校验、散热路径规划的准确性。这类PQFP封装的376引脚芯片，是当下中高密度集成电路常用的封装形式，常被用于主控芯片、可编程逻辑器件、接口转换芯片的载体，在工业采集模块、车载控制单元、网络交换设备的板卡设计中应用十分广泛。做这类封装建模的时候，最先要明确的是安装边界约束，40mm×40mm的本体宽度是布局时的核心占位参考，0.4mm的引脚间距属于细间距SMT器件范畴，建模时每一个鸥翼形引脚的弯折弧度、引脚伸出本体的长度、引脚共面度公差都要严格贴合实际器件的物理参数，

　　不然导出的STEP模型导入PCB设计软件后，会出现焊盘对位偏差，直接导致后期钢网开孔错误，贴片时出现连锡、虚焊的批量问题。不同于BGA类封装的底部焊球结构，PQFP的引脚分布在本体四侧，建模时要注意引脚的成型角度，实际生产中这类引脚的成型是冲压后弯折成型，引脚根部与本体塑封层的衔接处有微小的圆弧过渡，不能做成直角结构，不然在做结构干涉检查时，会误判与周边压接件、屏蔽罩的安全距离。很多新手建模时容易忽略塑封本体的边缘倒角，实际量产的芯片塑封本体四个边角都有微小的C角或者R角，不是锐利的直角，这个细节在做整机装配时，尤其是板卡靠近壳体侧壁、或者板对板堆叠间距较小时，会直接影响装配间隙校验的结果。从功能特性来看，

　　这类多引脚PQFP封装的芯片，引脚数量多，单引脚承载的信号速率覆盖从低速IO到高速并行总线，建模时不需要还原芯片内部的晶圆结构，只需要精准还原外部物理轮廓与引脚形态，就能满足结构设计阶段的所有校验需求。在实际的设备应用场景中，这类封装的芯片因为引脚分布在四周，焊接后的目视检查难度比两侧引脚的SOP封装高，所以建模时还原引脚的准确位置，也能给后期的测试工装设计提供参考，比如测试针床的探针位置排布，就可以直接复用三维模型的引脚坐标数据，减少工装设计的重复测绘工作量。设计建模过程中，还要考虑塑封本体的厚度参数，本体顶面与PCB板面的高度差，直接决定了上方屏蔽罩的内凹深度，要是模型厚度做薄了，屏蔽罩装配后会直接压到芯片本体，

　　造成芯片内部应力损伤，做厚了则会浪费整机的内部堆叠空间，不符合便携类设备的紧凑设计要求。另外，四侧引脚的排列顺序也要和实际器件的丝印标识对应，建模时在本体顶面还原第一引脚的标识点，能避免结构设计与硬件设计的引脚方向错位，这类低级错误在实际项目中一旦流到贴片环节，会造成整批板卡的芯片焊接方向错误，返工成本极高。不同于直插类器件的通孔安装，SMD类的PQFP芯片完全依靠表面焊盘与PCB连接，建模时引脚的下表面要与PCB板面保持齐平的基准面，不能出现引脚悬空或者嵌入PCB的模型错误，不然在做热仿真分析时，会错误计算引脚的导热路径，影响散热方案的评估准确性。在做自动化产线的吸嘴取料仿真时，芯片本体顶面的平面度还原也很重要，要是模型顶面做了多余的凸起结构，会导致仿真时吸嘴取料的吸附面判定错误，影响产线贴装程序的前期验证。很多工程师在做封装库建模时，习惯只做简化的方块加引脚的粗模，但在做高精度的整机结构设计时，这类精细还原的模型能提前规避很多后期装配阶段才会暴露的问题，比如芯片与周边电解电容的高度差干涉、与走线卡扣的位置冲突、与导热垫的接触面积匹配度等问题，都能在三维设计阶段通过模型校验提前发现，大幅缩短产品的研发迭代周期。
