THT直插两针铝电解电容器三维结构

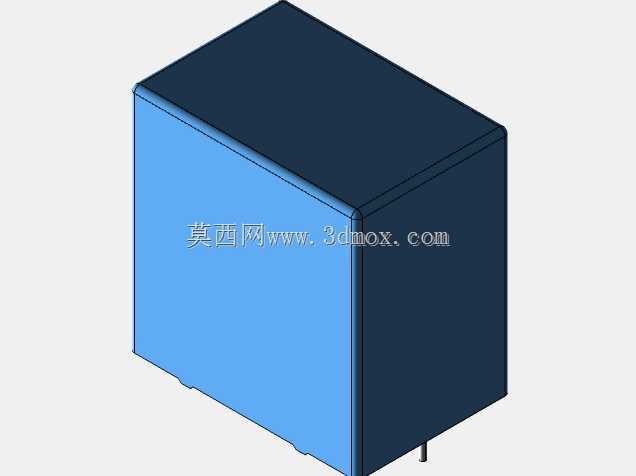

　　在消费类电源板、工业控制驱动板、车载低压供电模块的PCB布局设计环节，直插式铝电解电容是板上占比不低的被动元件，这类元件的三维建模精度直接影响整板装配干涉检查、结构件开孔避让、波峰焊治具定位的最终落地效果。这款两针直插结构的电容器，主体采用方形塑封外壳设计，相比同容量规格的圆柱形直插电容，方形结构在PCB排布时能更高效利用板上矩形空间，减少相邻元件之间的无效空隙，尤其适合板上空间局促、元件排布密度较高的紧凑型电源模块场景。从安装边界来看，元件本体长度为41.5mm，宽度28mm，本体高度42.5mm，两个引出焊针的中心间距为37.5mm，建模时焊针直径按照常规THT元件0.8mm线径做了还原，焊针伸出本体底部的长度预留了3mm，

　　刚好匹配常规1.6mm厚度FR4板材波峰焊的引脚伸出量要求，不会出现引脚过长剪脚残留、或是过短焊盘吃锡不足的问题。设计这类元件三维模型的时候，首先要明确的是安装基准面——元件底部与PCB表面贴合的平面作为Z向零位，两个焊针的中心连线作为X向定位基准，这样导出的STEP模型导入PCB设计软件时，能直接匹配封装库的原点设置，不需要二次调整坐标偏移。本体外壳的边角做了0.5mm的圆角过渡，还原实际元件注塑外壳的脱模倒角特征，避免模型棱角过于尖锐导致装配仿真时出现虚假干涉报错。外壳顶部的封边结构按照实际压合工艺做了0.3mm的凸台特征，这个细节很多建模者容易忽略，但在做整机外壳与PCB板的间距校核时，

　　这个凸台的高度会直接影响顶部绝缘片的厚度选型，如果忽略这个特征，很容易出现装配后顶部绝缘片被电容凸台顶起、绝缘距离不足的安规问题。这类直插电容在实际电路中主要承担输入输出滤波、储能退耦的作用，在开关电源的初级整流侧、次级输出侧都有大量应用，方形结构的另一个优势是点胶固定时的接触面积更大，相比圆柱电容，在有振动要求的车载、工控设备场景下，点胶后元件的抗振动脱落能力更强，不会因为长期振动出现引脚脱焊、本体歪斜的问题。建模过程中对焊针的位置度做了严格约束，两个焊针相对于本体中心的对称度公差控制在0.1mm以内，匹配实际元件的引脚成型精度，避免出现模型导入后焊针对不上PCB过孔的问题。本体侧面没有多余的定位卡扣或是固定耳，

　　完全依靠两个焊针过波峰焊后实现固定，对于需要额外点胶加固的场景，模型本体底部预留了0.2mm的间隙，模拟实际元件底部与PCB表面之间的涂胶空间，方便结构工程师做涂胶路径的仿真规划。在做整板热仿真的时候，这个模型的外壳尺寸精度也会影响仿真结果的准确性，因为铝电解电容的寿命和本体表面温度直接相关，准确的外壳表面积参数能让热仿真时的对流换热系数计算更贴近实际工况，不会因为模型尺寸偏差导致电容表面温度计算值偏低，进而出现寿命预估不足的可靠性问题。很多新手工程师在做这类元件建模时，往往只做一个简单的方块加两个圆柱引脚，忽略了外壳的拔模斜度、顶部封边凸台、引脚根部的倒角这些细节，虽然看起来外形差不多，但在做精密装配、安规距离校核、热仿真的时候就会出现各种和实际情况不符的偏差，轻则需要反复调整板上布局，重则导致打样后出现元件装不进去、绝缘距离不够的严重问题。这款模型在细节还原上兼顾了结构设计、PCB布局、工艺仿真多环节的使用需求，不管是用来做整机内部的布局干涉检查，还是用来生成装配作业指导书的三维示意图，都能直接调用不需要二次修改。
