薄型THT双针电容器结构设计

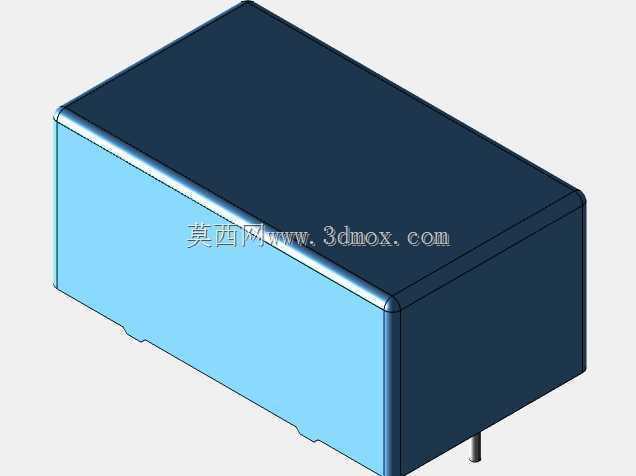

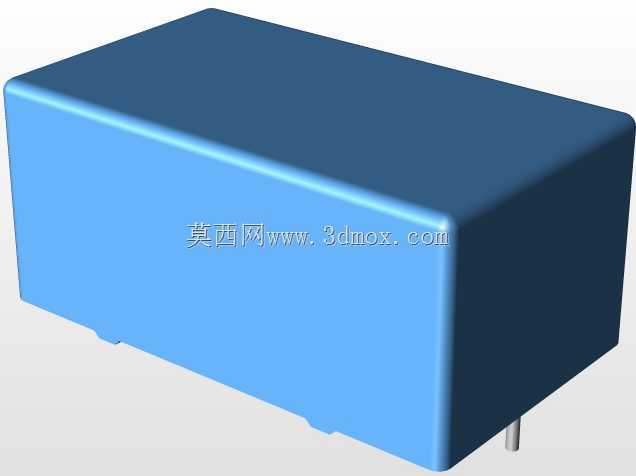

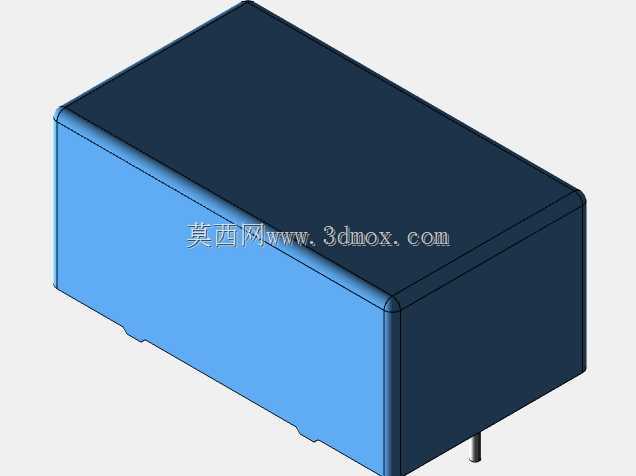

　　在消费类电子、工业控制板卡的PCB布局阶段，直插式铝电解电容的选型往往需要在容值、耐压、安装空间三者间做平衡，尤其是板卡边缘、接口旁侧这类空间局促的区域，常规圆柱型电容的径向占用空间很容易和周边接插件、结构件产生干涉，薄型长方体结构的THT电容正是为这类高密度插装场景开发的元件。这款双针直插薄型电容的本体采用长方体塑封结构，顶面与侧壁做了小半径圆角过渡，既可以避免生产转运过程中棱角磕碰导致的封装破损，也能在波峰焊工序中减少助焊剂在棱角处的残留堆积，降低焊后清洁的工作量。本体长度方向尺寸为41.5mm，宽度方向24mm，整体高度19mm，两个引出引脚的中心节距为37.5mm，引脚从本体底部靠近长度方向两端的位置垂直引出，

　　引脚直径适配常规PCB板厚1.6mm场景下的0.8mm标准安装孔，插装后引脚露出板面的长度控制在2.3-2.8mm区间，刚好满足波峰焊的吃锡要求，不会因为引脚过长导致焊后剪脚工序碰伤周边贴片元件，也不会因为引脚过短导致焊锡浸润不足影响连接可靠性。从结构设计逻辑来看，这款电容采用薄型长方体布局的核心目的是压缩宽度方向的占用空间，在同等容值、耐压参数下，相比同规格圆柱型电容，它在PCB宽度方向的投影占用可以减少近40%，非常适合布置在PCB板边的I/O接口旁、电源输入端口的滤波位置，这类位置往往因为结构外壳的限位，留给元件的宽度方向空间十分有限，圆柱电容的圆弧侧面很容易超出板边禁布区，或是和外壳的加强筋产生干涉，

　　而长方体结构的侧面为平面，可以紧贴PCB板边的禁布区边缘布置，最大化利用板内的有效安装空间。在实际设备应用中，这类薄型直插电容常被用在工业电源模块的输入输出滤波回路、小型变频器的直流母线支撑回路、家电控制板的电源整流后滤波位置，尤其是需要通过安规耐压测试的设备中，电容本体与周边带电部件的电气间隙要求严格，长方体的规整外形可以让结构工程师在设计绝缘隔离片、绝缘挡墙时更方便计算安全距离，不需要像圆柱电容那样额外预留圆弧面的间隙余量。建模过程中需要注意本体与引脚的位置公差，两个引脚的中心距公差需要控制在±0.2mm以内，否则批量插装时很容易出现引脚无法对准PCB孔位的问题，本体底部的三个小凸点是成型过程中塑封壳的支撑点，高度仅0.3mm，

　　建模时不能忽略这个细节，否则在做PCB装配干涉检查时，会误判电容本体与PCB板面完全贴合，实际生产中这几个凸点会让本体底面和PCB板面之间留出微小间隙，既可以避免波峰焊时电容底面紧贴板面残留助焊剂无法排出，也能给焊盘位置的焊锡挥发留出空间，减少焊后气孔的产生。另外本体顶面的标识区域做了微凹处理，方便后续丝印参数标识时油墨附着更牢固，不会因为长期处于高温工作环境出现标识脱落的问题，侧壁的分型线位置设计在靠近底部1mm的位置，避开了日常目视可见的主体区域，不会影响元件的外观一致性。在做整机结构的装配仿真时，需要考虑电容本体的高度公差，通常这类电容的高度公差控制在±0.5mm，在计算电容顶面到上层结构件的距离时，需要预留至少1mm的安全间隙，避免设备运输过程中的振动导致电容与上层结构件碰撞出现封装破损。对于PCB布局工程师来说，这类双针直插薄型电容的焊盘设计需要采用椭圆形长圆孔，长度方向预留0.3mm的引脚偏移余量，既可以抵消元件本身的引脚位置公差，也能在波峰焊时减少焊盘位置的应力集中，避免长期冷热循环后焊盘出现开裂的问题。
