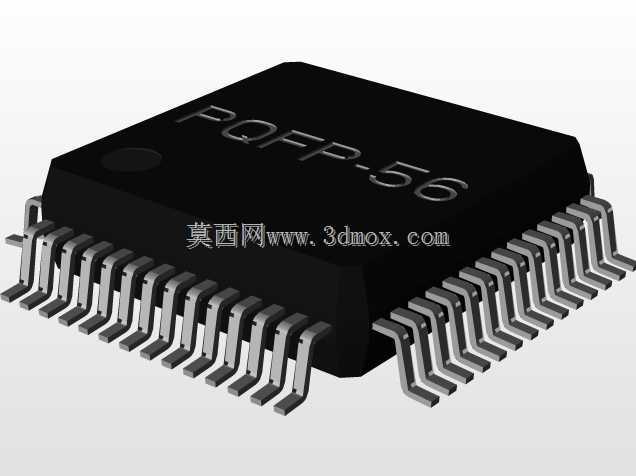

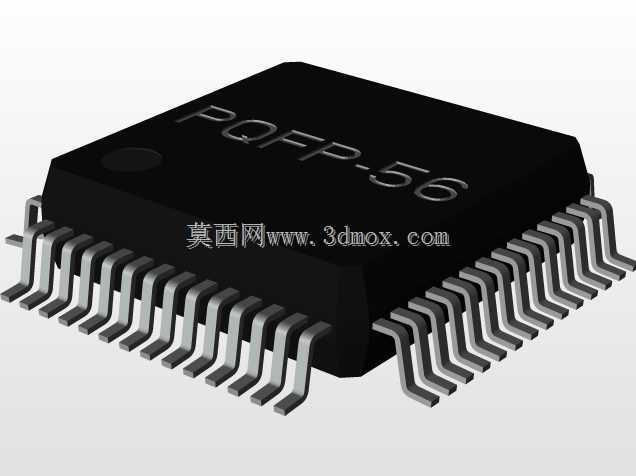

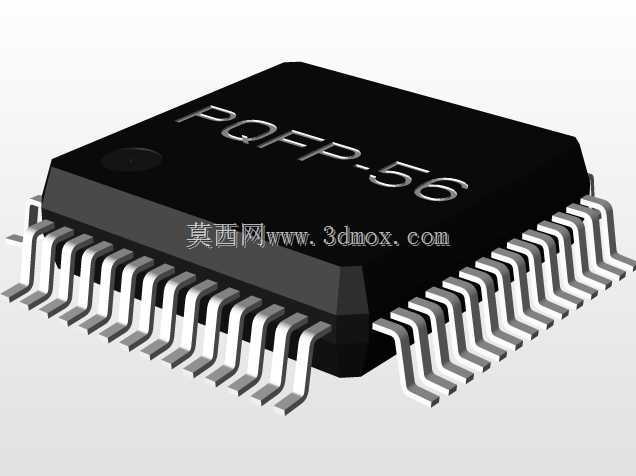

PQFP56封装贴片芯片10x10mm规格三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作中，PQFP封装的贴片芯片是极为常见的表贴集成电路载体，本次呈现的56引脚规格封装结构，完全贴合量产SMT回流焊工艺的实际装配需求，可直接用于PCB设计阶段的结构干涉校验、钢网开孔参考以及整机装配的空间预留校核。从实际工程应用场景来看，这类0.65mm引脚间距的封装，多用于主控MCU、接口转换芯片、中小规模逻辑器件的承载，在工控IO板、小型家电控制板、车载影音模块的板级设计中，工程师往往需要精准的封装三维结构来确认元件与周边接插件、电容电阻、结构壳体的安全间隙，避免后期打样出现元件顶壳、引脚干涉、焊盘对位偏差等问题。

　　从设计思路层面拆解，该封装结构严格遵循PQFP封装的工业通用规范，本体采用10x10mm的正方形塑封基体，基体边缘的56个鸥翼型引脚均匀分布在四个侧边，每个侧边排布14个引脚，引脚中心间距严格控制在0.65mm，引脚成型角度完全匹配SMT贴装的共面度要求，引脚末端的焊盘接触区做了微幅的平面延展，保证回流焊过程中焊锡的浸润爬锡空间，减少虚焊、连锡的工艺不良率。塑封本体顶部的标识区预留了丝印字符的蚀刻位置，一角设置的圆形定位标记对应芯片的第一引脚方位，方便SMT贴装时的视觉识别对位，也便于后期维修时的引脚方向确认。

　　在安装边界与尺寸约束上，该封装的塑封本体厚度控制在常规PQFP的标准厚度区间，引脚向外伸出的长度经过精准核算，既保证焊盘与PCB基材的贴合面积足够，又不会因为引脚过长导致相邻引脚在过波峰焊或回流焊时出现桥连。建模过程中对引脚的弯折弧度做了写实还原，没有采用简化的直角弯折结构，因为实际量产中引脚的弯折R角直接影响贴装时的应力释放，若建模时忽略该细节，在做板级抗振仿真、热应力仿真时会出现结果偏差，无法真实模拟芯片在高低温循环、整机振动工况下的引脚受力情况。

　　对于结构工程师而言，在做整机内部布局时，该三维结构可直接导入装配环境，确认芯片与上方屏蔽罩、散热片的间隙，若需要给该芯片加装导热垫或小型散热片，可直接通过模型测量本体顶面到屏蔽罩内表面的距离，选定合适厚度的导热材料，避免出现散热片压坏芯片本体、或者间隙过大导致导热效率不足的问题。对于PCB Layout工程师来说，精准的三维封装模型可以在EDA软件的3D预览模式下直观检查元件与走线、过孔、周边元件的空间冲突，尤其是在高密度互连板的设计中，0.65mm间距的PQFP芯片周边往往需要排布0402甚至0201封装的阻容元件，精准的模型可以帮助工程师合理规划元件排布密度，在保证布通率的同时满足DFM可制造性要求。

　　从功能特性来看，鸥翼型引脚的设计相比直插封装拥有更短的信号传输路径，适合中高频信号的传输需求，同时表贴封装的焊接工艺一致性更好，适合大批量自动化产线的贴装作业，10x10mm的本体尺寸在56引脚的集成电路封装中属于紧凑型规格，能够有效节省PCB板的占用面积，帮助终端产品实现小型化设计。建模时对塑封本体的边角做了微小的倒角处理，还原真实塑封工艺的脱模倒角特征，没有采用锐利的直角结构，避免模型与实际元件出现视觉和尺寸上的偏差，引脚的金属质感、塑封本体的哑光黑色表面特征也做了对应还原，可用于产品宣传的板卡爆炸图制作、维修手册的配图渲染等场景。

　　在实际的工程选型阶段，工程师可以通过该模型直观确认该封装与同引脚数其他封装的尺寸差异，比如对比TQFP、LQFP封装的厚度、引脚长度差异，根据自身板卡的空间余量、工艺能力选择合适的封装规格，避免出现选型时只关注引脚数、忽略实际安装尺寸导致的PCB改版问题。同时该模型也可用于SMT产线的贴装程序仿真，确认吸嘴抓取位置、视觉相机的识别特征点位置，提前预判贴装过程中可能出现的吸嘴干涉、元件识别失败等问题，缩短产线调试周期。
