带散热结构72引脚插装式PPGA芯片

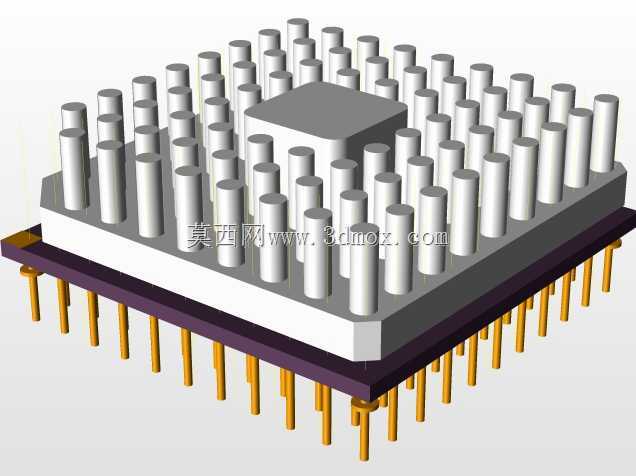

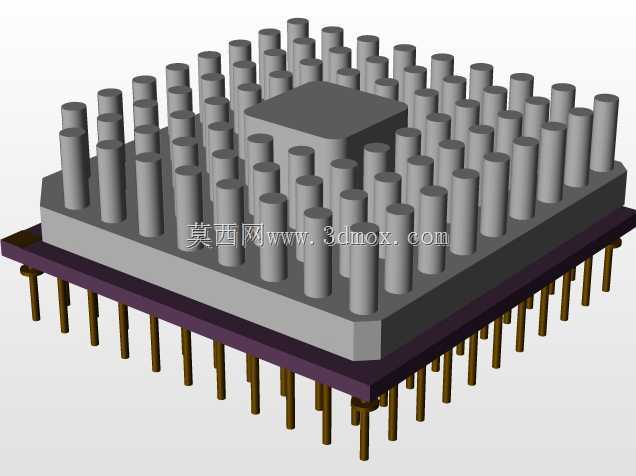

　　在工业控制板卡、老式计算设备主板、专用测试仪器的电路板设计场景中，插装式PGA封装芯片的选型与结构匹配一直是结构设计环节需要重点核对的内容，这类带针脚阵列的封装形式，相比表贴元件在抗震性、大电流承载能力上有天然优势，尤其适合工业场景下长期高负荷运行的设备，能避免表贴元件常见的虚焊、脱焊问题。这款带散热片的72引脚PPGA元件，在设计时首先考虑的是板卡安装后的散热需求，顶部集成的一体式散热结构直接与芯片核心导热面接触，不需要额外加装独立散热片，减少了板卡上的零件数量，也降低了装配工序的复杂度，对于空间紧凑、无法预留额外散热安装位的板卡来说，这种集成散热的设计能有效压缩整体堆叠高度。从安装边界来看，元件本体长宽尺寸均为27.94mm，

　　引脚采用标准2.54mm节距排布，72根插装引脚呈规整阵列分布在元件底部，引脚伸出本体底部的长度适配常规1.6mm-2.0mm厚度的FR4电路板，焊接时引脚穿过PCB过孔后预留的焊锡长度符合波峰焊工艺要求，不会出现引脚过短焊盘吃锡不足、或是引脚过长顶到板卡背面绝缘层的问题。设计过程中需要重点核对引脚的位置公差，每根引脚的中心位置偏差控制在0.1mm以内，确保插装时能顺利对应PCB上的过孔，不会出现个别引脚偏位无法插入的情况，同时引脚采用镀金处理，提升抗氧化能力与导电性能，长期在高低温交变环境下工作也能保持稳定的接触电阻。元件底部的紫色绝缘基座采用耐高温工程塑料材质，能承受波峰焊时的260℃高温冲击，不会出现基座变形、引脚移位的问题，

　　基座与顶部散热结构之间的连接采用卡扣加导热胶固定的方式，既保证散热结构与芯片核心的紧密贴合，也能在维修时方便拆卸，不会损坏内部晶圆结构。在实际设备应用中，这类PPGA芯片常被用作核心逻辑处理单元、可编程逻辑器件，承担设备的信号处理、逻辑控制功能，集成的散热结构能将芯片工作时产生的热量快速扩散到周围空气中，在无强制风冷的自然散热条件下，也能将芯片核心温度控制在额定工作范围内，避免过热降频或是烧毁的问题。做板卡三维布局时，这个模型可以直接导入装配环境，核对元件与周边电容、电阻、接插件的安全间距，尤其是顶部散热结构的高度，要确保与板卡上方的机箱外壳、屏蔽罩之间预留足够的安全距离，避免出现装配干涉，

　　同时引脚的排布可以直接用来生成PCB的封装库，不需要手动逐个测量引脚位置，减少封装绘制时的出错概率。对于做老式设备维修、复刻板卡的工程师来说，精准的三维模型能帮助提前确认元件的安装尺寸，避免采购的元件与原有板卡的安装位不匹配，导致无法装配的问题，尤其是这类已经停产的老规格元件，提前核对尺寸参数能大幅降低维修时的试错成本。在结构强度设计上，每根插装引脚与基座的连接位置都做了加固处理，插装时能承受一定的轴向推力，不会出现引脚被推回基座内部的情况，同时引脚的硬度经过调校，既不会因为过硬导致插装时损坏PCB过孔，也不会因为过软在插装过程中出现弯折变形。散热结构的表面做了哑光处理，在热辐射散热效率上比光滑表面更高，同时方正的外形也方便在需要的时候额外加装导热垫，连接到机箱壳体上实现辅助散热，拓展不同工况下的散热适配能力。
