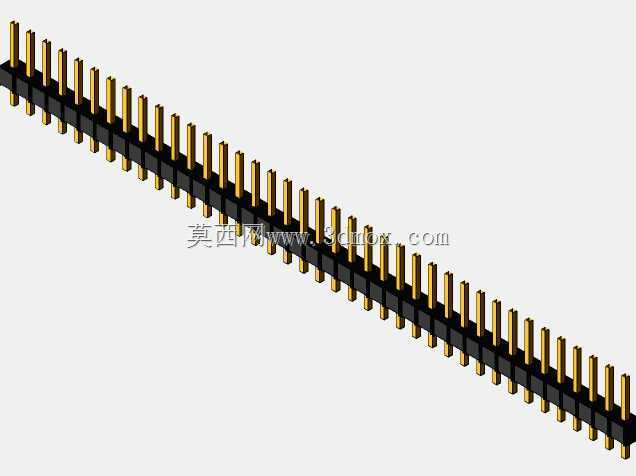

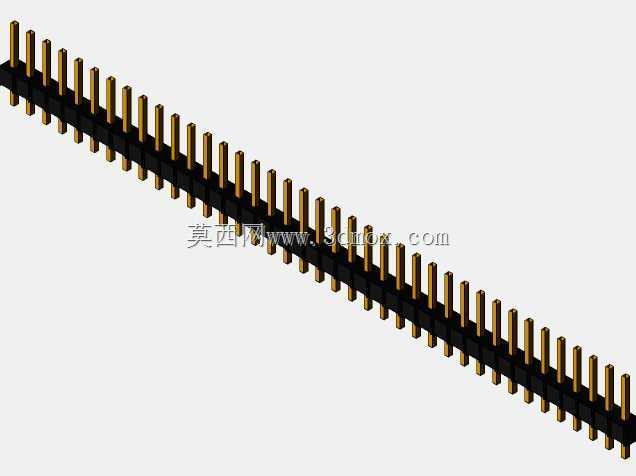

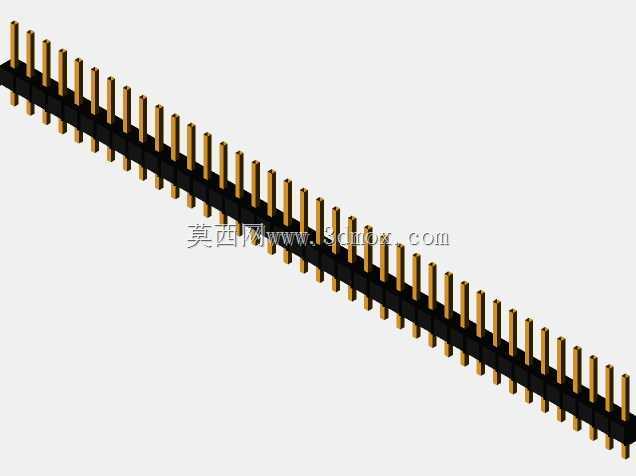

单排直插39Pin排针连接器结构

　　在消费电子、工业控制板卡、通讯设备的板级互联场景里，单排直插排针是应用频次极高的板间连接元件，本次呈现的39Pin直插排针结构，完全围绕通孔回流焊、波峰焊的量产工艺要求设计，适配常规2.54mm间距的通用排母、圆孔座等匹配件，能覆盖绝大多数低速信号、小电流供电的板间连接需求。从实际选型的安装边界来看，该排针总长度控制在99.06mm，刚好对应39个针位的2.54mm节距排布，不会出现针位偏移、累计公差超差的问题，本体宽度2.54mm，安装后不会占用PCB板上相邻走线的布局空间，插装后元件总高度8.89mm，属于常规矮体直插排针的高度范畴，适配绝大多数设备内部的板间堆叠间隙，不会出现元件顶壳、干涉其他板上元件的问题。

　　设计过程中优先考虑了量产插装的一致性，塑胶本体采用高温尼龙材质的适配结构，针脚采用黄铜基材的直插结构，针脚露出塑胶本体的焊接端长度严格控制，既能保证波峰焊时焊锡能充分浸润针脚，形成可靠的焊点，又不会因为针脚过长导致焊后剪脚工序增加额外工时，同时针脚的插接端做了圆角导向处理，和对应排母对插时能自动导正，不会出现针脚顶弯、插偏的问题，哪怕是产线工人手工对插，也能保证一次插装到位。从功能特性上看，该排针的单Pin载流能力满足常规信号传输与小电流供电需求，塑胶本体的耐温阈值覆盖常规PCB焊接的全温度区间，过回流焊时不会出现本体变形、针脚移位的问题，针脚的镀金层厚度按照常规工业级要求设计，多次插拔后依然能保持稳定的接触电阻，不会出现接触不良、

　　信号中断的问题。在实际设备应用中，这类排针常被用在主控板和扩展板的连接、传感器模块和核心控制板的信号传输、电源板到负载板的小电流供电连接场景，比如工控PLC的扩展模块连接、家用路由器的主板与接口板连接、3D打印机的控制板与驱动板连接，都能看到同规格排针的应用。设计时还特意考虑了防呆需求？不，单排排针本身依靠PCB上的丝印标识和不对称的安装孔位实现防呆，本体上的针位排布严格按照整数节距设计，和市面上所有同间距的排母、IDC座完全兼容，不需要额外开模定制匹配件，选型时可以直接替换同规格的其他品牌排针，降低供应链的备货风险。从三维建模的细节来看，模型还原了塑胶本体的定位凸点，这个凸点在插装时会卡入PCB上对应的定位孔，

　　过波峰焊时不会因为锡流的冲击导致排针移位、浮高，同时针脚和塑胶本体的结合位置做了密封结构，焊接时助焊剂不会顺着针脚缝隙渗入塑胶本体内部，避免长期使用后助焊剂残留导致的接触电阻升高、绝缘性能下降问题。很多结构工程师在选型这类排针时，容易忽略排针安装后的高度公差和针脚共面度问题，这个结构在设计时将针脚共面度控制在0.1mm以内，插装到PCB上时所有针脚都能同时接触焊盘，不会出现虚焊、假焊的问题，同时塑胶本体的平整度公差严格控制，贴片机吸嘴吸取时不会出现吸偏、掉件的问题，完全适配SMT自动化产线的量产要求。在板级布局时，该排针的安装位置距离PCB板边的距离只需要保留2mm以上的空间，就能满足插装和焊接的操作空间，不需要预留额外的工装避让位，对于紧凑型的板卡设计非常友好，比如手持设备、小型传感器模块内部的板间连接，用这个规格的排针既能保证连接可靠性，又不会占用过多的内部空间。另外，该排针的塑胶本体采用黑色阻燃材质，满足UL94-V0的阻燃要求，在电源类板卡上使用时，哪怕出现局部过流发热，也不会出现本体起火的问题，符合电子设备的安全规范要求。针脚的插拔寿命按照常规工业级要求设计，可承受至少500次的反复插拔，满足设备调试、维护时的反复拆装需求，不会因为几次插拔就出现针脚松动、接触不良的问题。
