PSSOP64封装贴片芯片三维结构模型

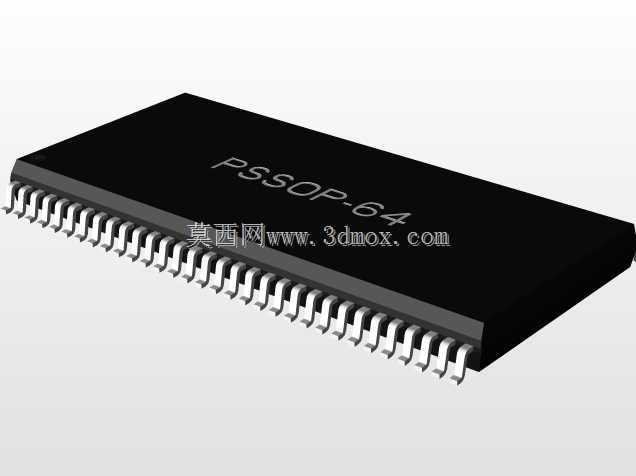

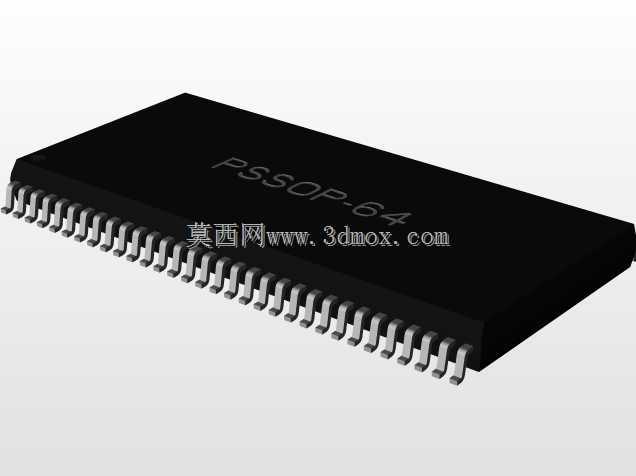

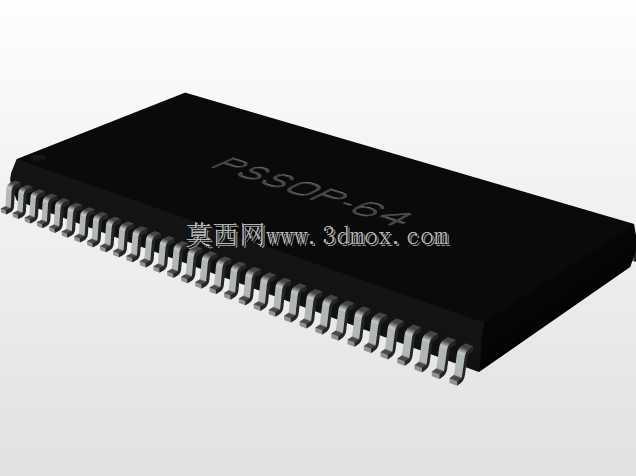

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局布线工作中，表贴封装芯片的三维结构准确性直接决定了后期SMT贴片工序的良率，以及结构件与PCB装配时的干涉校验精度，很多刚入行的结构工程师容易忽略封装器件的实体建模精度，等到打样回来才发现芯片高度与屏蔽盖冲突、引脚焊盘与钢网开孔不匹配，既耽误项目周期也增加了打样成本。这款PSSOP-64封装的SMD芯片模型，完全按照实际量产器件的尺寸参数构建，引脚间距设定为0.8mm，这也是中引脚数表贴逻辑芯片、接口转换芯片最常用的引脚节距，适配常规的SMT回流焊工艺窗口，不会出现引脚过密导致的连锡、引脚过疏浪费PCB布局空间的问题。模型整体长度控制在25.85mm，宽度为11.8mm，

　　这个尺寸边界在布局时需要注意，芯片本体下方不要布置过高的表贴元件，同时要预留出两端引脚焊接时的工艺夹持空间，距离板边至少要保留3mm以上的传送边，避免过回流焊时出现板弯导致的引脚虚焊。从设计思路上看，这款模型没有做过度的细节简化，每一个鸥翼型引脚的弯折角度、伸出长度、厚度都按照实际器件的公差带做了还原，引脚根部与芯片本体塑封料的衔接位置也做了真实的过渡处理，不是简单的直角拼接，在做热仿真分析的时候，这个结构细节能更准确地还原引脚的导热路径，帮助工程师评估芯片工作时的热量通过引脚传导到PCB铜箔的散热效率。很多工程师在做PCB结构校验的时候，习惯用二维封装轮廓代替三维模型，实际上PSSOP封装的芯片塑封本体存在一定的脱模斜度，

　　顶部和底部的尺寸存在微小差异，如果忽略这个细节，在设计紧凑的产品内部，比如U盘、便携采集模块这类空间极度受限的场景，很容易出现塑封本体与上方的结构筋位顶死的问题，这个模型把塑封体的脱模斜度也做了准确还原，装配校验时的精度可以直接满足量产级的设计要求。在实际应用场景里，这类64引脚的PSSOP封装常被用于USB接口转换芯片、低速AD采集芯片、单片机最小系统、总线驱动芯片等器件，这类芯片大多布置在PCB的边缘位置或者接口附近，建模时准确还原其外形尺寸，能帮助结构工程师提前确认接口金属外壳与芯片本体的安全距离，避免安规距离不足导致的耐压测试不通过。另外模型的引脚共面度也按照行业标准做了设定，在做SMT工艺仿真的时候，

　　可以直接导入模型模拟焊膏印刷、贴片、回流焊的全流程，验证不同钢网厚度下的焊锡量是否合适，减少后期工艺调试的工作量。很多开源的封装模型要么把引脚做的过于简化，要么塑封体尺寸存在偏差，这个模型在构建时参考了多家主流芯片厂商的同封装器件尺寸规范，取行业通用的公称尺寸作为建模基准，兼容绝大多数同封装型号的芯片选型替换，不需要因为更换同封装不同品牌的芯片就重新调整结构设计。在做整机跌落仿真的时候，准确的引脚结构模型还能帮助分析跌落冲击下引脚的应力集中位置，提前判断是否存在引脚断裂的风险，尤其是在工业类高可靠性要求的设备里，这类仿真验证是设计环节中必不可少的步骤，模型的精度直接决定了仿真结果的参考价值。
