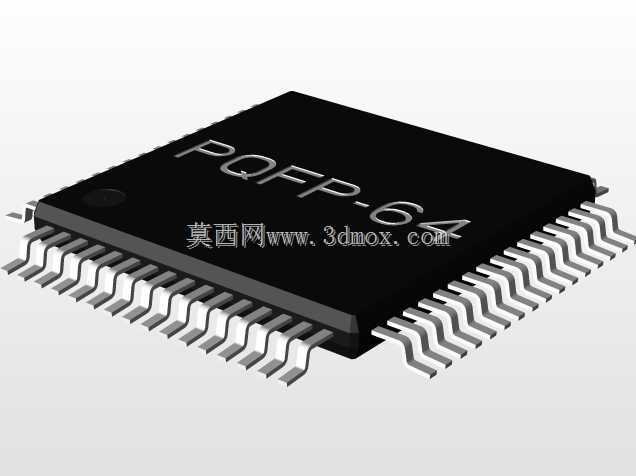

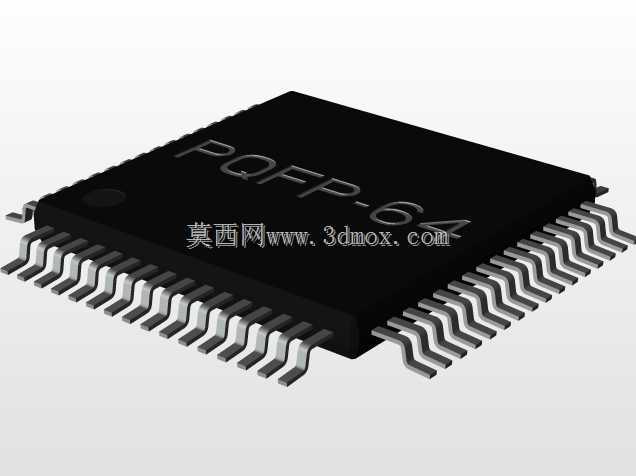

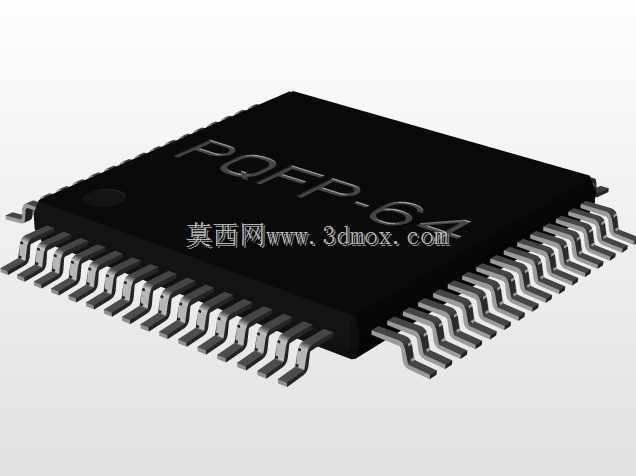

PQFP64封装贴片芯片三维结构模型

　　做消费电子、工业控制板卡的结构设计时，PQFP封装的芯片是绕不开的常用元器件，很多刚入行的结构工程师容易忽略这类表贴芯片的安装边界建模，等到PCB投板回来做结构干涉校验时，才发现芯片引脚和周边屏蔽罩、接插件的间隙留得不够，或者散热片的安装位置和芯片本体高度冲突，轻则反复修模调整壳体结构，重则导致整板返工。这次建模的64引脚PQFP封装器件，是板级结构设计里常用的高密度表贴集成电路封装形式，日常做工控主板、消费电子核心板、车载控制模块的结构布局时，这类封装的芯片往往承担主控、接口转换、信号处理的核心功能，建模精度直接影响整板的结构校验可靠性。

　　建模过程中首先要明确实际生产中的安装公差边界，这类SMD表贴器件在回流焊过程中会存在一定的位置偏移，所以建模时不能只按照芯片手册的标称尺寸做本体，还要把引脚共面度、焊接后的焊锡爬升高度、器件本体的成型公差都考虑进去。这款芯片的引脚间距为0.8mm，属于细间距表贴封装，64个引脚分别排布在本体四个侧边，每个侧边16个引脚，引脚采用鸥翼型成型结构，这种结构的好处是焊接时的应力可以通过引脚的形变释放，降低芯片本体因为热胀冷缩导致的引脚脱焊风险，建模时要还原引脚的弯折弧度、引脚末端的平面度，不能把引脚做成简单的直片结构，否则后续做焊盘匹配、焊接应力仿真时结果会出现偏差。

　　从实际应用场景来看，这类封装的芯片广泛用在各类嵌入式控制板卡上，小到家用路由器的交换芯片、智能电表的计量芯片，大到工业PLC的IO控制芯片、新能源车载充电机的控制芯片，很多都采用PQFP64的封装形式。做板卡结构设计时，这类芯片周边往往要预留测试点、去耦电容的安装位置，部分功耗稍高的型号还要在芯片上方预留散热片的安装空间，所以模型的本体尺寸精度尤为重要，这款芯片的本体宽度为14mm，建模时严格按照实际封装的尺寸链做约束：本体的塑封厚度、引脚从本体伸出的长度、引脚弯折后的站高、引脚末端的宽度，每一个尺寸都对应SMT生产中的实际装配要求，比如引脚站高直接决定了焊锡的填充空间，站高过低会导致焊锡无法爬到引脚弯折处，形成虚焊风险，站高过高则会导致芯片焊接后本体晃动，在振动工况下出现引脚断裂的问题。

　　设计建模思路上，没有采用简单的拉伸拼接方式做模型，而是先建立单个引脚的参数化特征，通过阵列的方式生成四个侧边的引脚组，再和塑封本体做布尔合并，这样后续如果要调整引脚间距、引脚数量、本体尺寸，只需要修改对应的参数就可以快速衍生出同系列不同引脚数的PQFP封装模型，提升结构元件库的复用效率。建模时特意还原了塑封本体表面的标识区域、引脚的金属倒角细节，这些细节看似不影响整体尺寸校验，但在做产品的三维渲染、装配工艺演示时，能大幅提升模型的真实感，不会出现和实物偏差过大的违和感。

　　实际选型和结构校验过程中，还要注意这类芯片的安装方向，引脚1的位置通常会在塑封本体上做一个缺角或者圆点标识，建模时也还原了这个定位特征，避免结构设计时出现芯片方向装反的低级错误。另外，在做整机的热设计仿真时，芯片塑封本体的表面换热面积、引脚的导热路径都是重要的仿真参数，模型里还原了塑封本体和引脚的接触结构，能直接导入热仿真软件中做网格划分，不需要再额外修补模型的破面。很多工程师做元件库建模时只做一个简化的方块代替芯片，等到做EMC屏蔽罩设计时，才发现屏蔽罩的内壁和芯片引脚的安全距离不够，或者屏蔽罩的开盖位置和芯片本体干涉，这款精细化的模型可以直接导入结构装配环境中，实时校验周边元件的间隙，比如芯片到周边电解电容的距离、到板边连接器的距离、到上方屏蔽盖的高度间隙，都能通过模型直接测量，不需要反复对照手册核对尺寸，大幅提升板级结构设计的效率，减少因为尺寸核对疏漏导致的生产问题。
