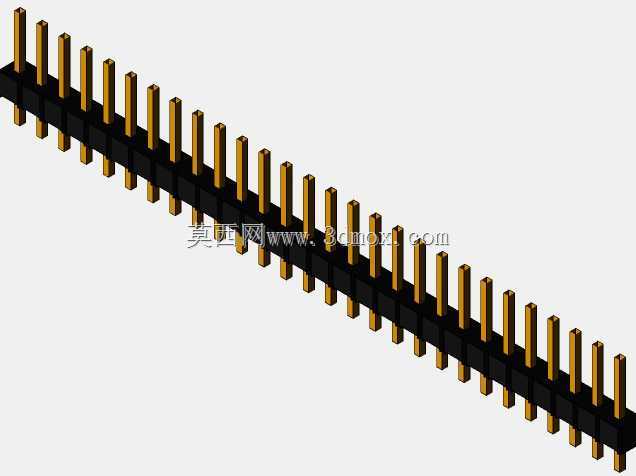

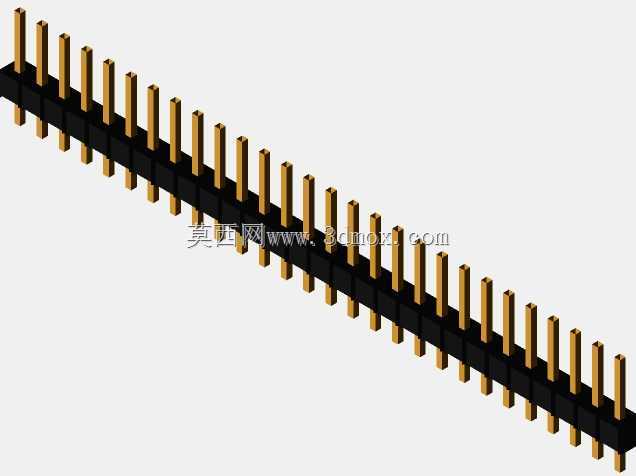

2.54mm节距28Pin直插排针结构设计

　　在电子设备的板级电路互联场景里，直插排针是最常见的板对板、板对线连接载体之一，这款28Pin规格的直插排针，主要面向工控主板、传感器接口板、小型控制模块的电路连接需求，适配常规波峰焊工艺的通孔安装场景，在消费电子控制板、工业采集模块、小型电力监测终端的板卡设计中都有广泛应用。从实际使用的角度出发，排针的核心作用是实现不同电路板之间的信号与小电流传输，单Pin的载流能力匹配常规信号传输需求，接触部位的镀金处理能够降低接触电阻，避免长期使用后氧化导致的接触不良问题，在存在轻微振动的设备安装场景下，直插结构的焊盘固定强度能够满足常规抗振要求，不会出现引脚松脱导致的信号中断问题。设计这款排针的时候，首先要匹配行业通用的2.54mm标准节距，

　　这个节距是通孔插装类连接器的通用规范，能够和市面上同规格的排母、杜邦线座完美适配，不需要额外定制匹配的接插件，降低选型和采购的成本。整体长度方向的尺寸按照28Pin的排布计算，相邻引脚中心距严格控制在2.54mm，公差控制在±0.05mm以内，避免出现插装时引脚偏位无法插入对应焊盘孔的问题；引脚的截面尺寸做了统一规范，插合端做了轻微的倒角处理，既能够方便插入对应的排母孔位，也能避免插装时引脚刮伤排母内部的接触弹片。绝缘基座采用耐高温的工程塑料材质，能够耐受波峰焊时的高温冲击，不会出现基座融化变形的问题，基座上的每个引脚固定孔都做了定位凸台，装配引脚时能够保证每个引脚的垂直度，避免引脚歪斜导致的插装困难。

　　引脚的外露长度分为焊接端和插合端两部分，焊接端的长度适配常规1.6mm厚度PCB板的通孔焊装需求，过板后预留的焊锡长度能够保证焊接强度，不会出现虚焊、掉针的问题；插合端的长度匹配常规排母的插合深度，保证插合后接触面积足够，不会因为插合过浅导致接触电阻过大。从安装边界来看，这款排针属于单排直插结构，安装时只需要在PCB上对应位置打出直径匹配的通孔焊盘，宽度方向的基座尺寸不会和周边的贴片元件产生干涉，在板卡布局时只需要预留出排针对应的长宽区域，不需要额外预留过多的操作空间，适合高密度排布的板卡设计场景。在实际选型使用时，这款排针可以根据板卡的信号传输需求选择不同的镀层厚度，常规信号传输场景下选择普通镀金层即可，如果是在潮湿、

　　有盐雾的户外使用场景，可以选择加厚镀金层的规格，提升长期使用的可靠性。排针的绝缘基座上还做了防呆标识吗？不，单排排针通常依靠PCB上的丝印标识来确定安装方向，设计时在基座的一端做了微小的定位缺口，方便装配时识别方向，避免插反导致的电路接反问题。很多新手工程师在设计PCB封装的时候，容易把排针的引脚间距公差放得过大，导致生产出来的板卡无法插装排针，这款模型的尺寸完全按照行业通用规范制作，封装尺寸可以直接导入PCB设计软件使用，不需要反复核对尺寸。另外，排针的引脚采用铜质基材，表面镀锡或者镀金，既保证了导电性能，也提升了焊接的润湿性，焊接时焊锡能够很好地附着在引脚上，减少虚焊的概率。在批量生产的装配环节，这款排针可以适配自动插件机的上料要求，基座的外形尺寸符合自动插件的料管包装规范，不需要人工手动插件，能够提升板卡生产的装配效率，降低人工成本。对于需要经常插拔的调试接口场景，这款排针的插拔寿命能够满足常规调试需求，不会因为十几次的插拔就出现接触不良的问题，当然如果是需要频繁插拔的接口，还是建议选择带锁扣的连接器类型，但常规的内部板对板连接场景下，这款排针的可靠性完全足够。
