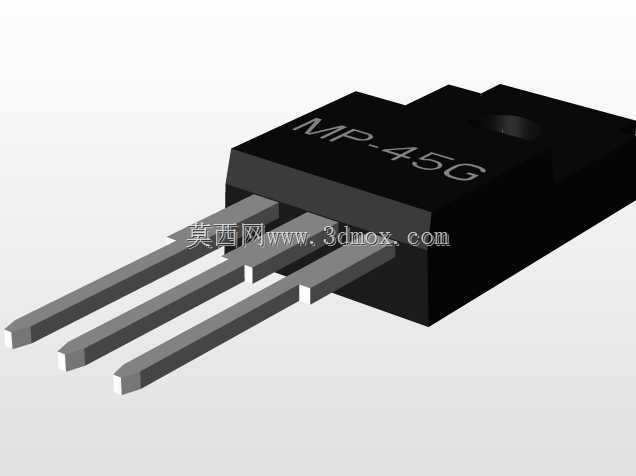

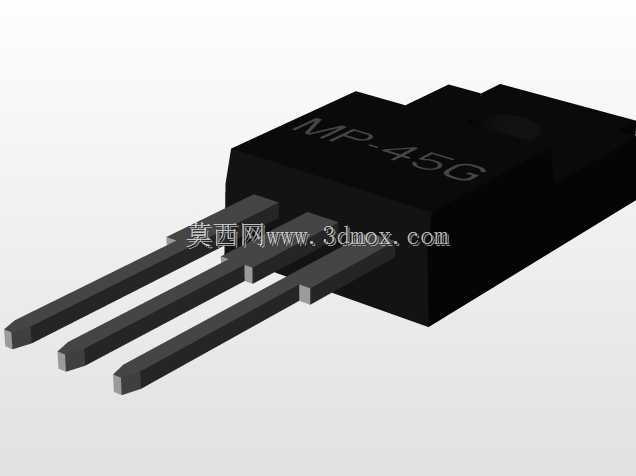

MP45G三引脚直插式功率器件封装结构

　　在消费类电源、工业控制板卡、小功率驱动模块的PCB布局环节，直插式功率器件的封装选型直接决定了板卡的焊接良率、散热冗余与后期维护便捷性，MP45G这类三引脚结构的封装，正是针对中小功率半导体器件安装需求开发的标准化结构，日常选型中经常会遇到板卡空间预留不足、引脚间距不匹配波峰焊治具、塑封本体与周边散热件干涉的问题，精准的三维结构建模能在设计阶段就规避这类落地问题。

　　从实际使用场景来看，这类三引脚直插封装多用于TO类封装的功率三极管、低压差线性稳压器、小电流MOS管、整流桥堆等器件，在开关电源的次级整流回路、小家电的控制板驱动回路、工控IO板的信号放大回路中应用极广，相比贴片封装，它的引脚结构能承受更大的焊接应力，在有轻微振动的工业设备内不容易出现引脚脱焊的问题，同时塑封本体与PCB板面保留的间隙，能让器件工作时产生的热量通过引脚传导到PCB铜箔的同时，借助本体周围的空气对流带走部分热量，不需要额外加装小型散热片就能满足1-2W耗散功率的散热需求。

　　设计这类封装结构时，首先要明确引脚的排布逻辑，三个引脚采用等间距平行排布，螺距也就是引脚中心间距设定为2.54mm，这个尺寸完全匹配通用万用板、标准波峰焊治具的孔位间距，不需要定制特殊的焊接治具，能直接适配常规PCB加工的最小钻孔公差，引脚的截面采用方形切角设计，端部做了小角度的倒角处理，既方便插件时快速对准PCB孔位，也能让焊锡在引脚表面形成更好的浸润角，避免虚焊、连焊的问题。引脚的有效长度做了精准控制，穿过标准1.6mm厚度PCB后露出的长度控制在1.2-1.5mm区间，刚好满足波峰焊的吃锡要求，不会因为引脚过长导致剪脚工序碰伤焊盘，也不会因为引脚过短导致焊锡无法完全包裹引脚形成可靠焊点。

　　外形尺寸的边界设定上，塑封本体的长度控制为10mm，宽度4.5mm，本体总高度22mm，这个尺寸在布局时可以快速预留安装空间：在PCB上预留的器件占位区，宽度方向只需要比本体宽出1mm的安全间隙，就能避免和周边的电解电容、接插件等 taller 元件产生干涉，本体顶部到外壳内壁的距离只需要预留2mm以上，就能满足常规消费电子、工控设备的内部装配间隙要求，不会出现外壳顶到器件本体导致装配后PCB受力变形的问题。塑封本体的侧面做了微小的脱模斜度，注塑生产时能顺利从模具中脱出，不会出现本体表面拉伤、缺料的问题，本体表面的标识区域做了微凹处理，丝印型号标识时不会因为塑封表面的脱模剂导致标识脱落，方便生产环节的器件识别与后期维修时的型号核对。

　　从安装适配的角度看，这个结构的引脚共面度控制在0.1mm以内，插件时三个引脚能同时接触PCB板面，不会出现个别引脚浮高的问题，引脚的材质采用无氧铜镀锡处理，导电率满足10A以内的持续载流需求，同时镀锡层的厚度控制在5-8μm，既能满足可焊性要求，也不会因为镀锡层过厚导致引脚直径过大无法插入标准0.8mm直径的PCB钻孔。塑封本体采用耐高温的环氧树脂材料，能承受260℃的波峰焊温度持续10秒不会出现本体变形、开裂的问题，满足无铅焊接的工艺要求。

　　在三维建模过程中，需要重点关注引脚与塑封本体的结合位置，这个位置做了内嵌式的应力释放结构，引脚插入塑封本体的部分做了弯折卡位，避免器件在受到外力拉扯时引脚从塑封本体中脱出，同时结合位置的圆角处理能减少注塑时的应力集中，避免温度循环测试时出现塑封本体开裂的问题。很多新手建模时容易忽略引脚的倒角与本体的脱模斜度，导致建出来的模型在做装配干涉检查时出现误判，或者导出到PCB设计软件中与实际器件尺寸不匹配，导致打样回来的板卡无法安装，精准还原每一处工艺细节的三维模型，才能真正给结构设计、PCB选型提供可靠的参考依据，减少打样迭代的次数，缩短产品开发的周期。
