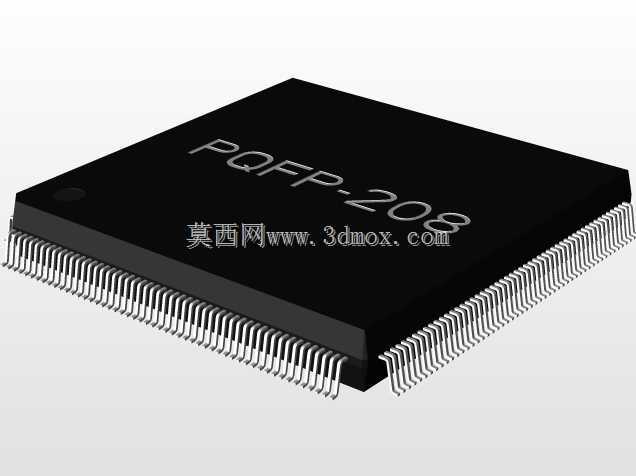

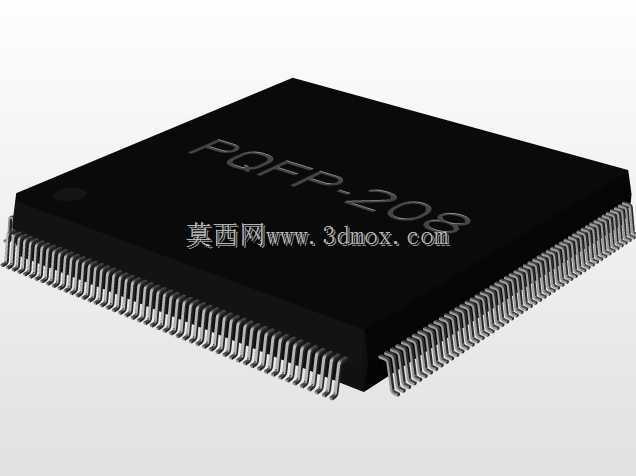

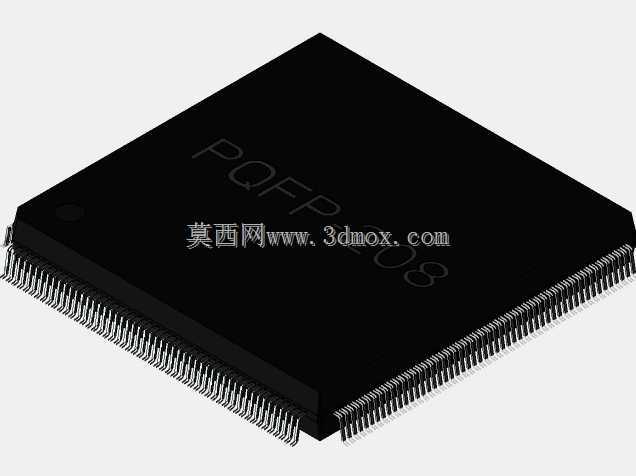

PQFP208扁平封装贴片芯片三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装类封装芯片的三维结构模型是结构工程师完成板级布局、干涉校验、焊盘匹配设计的核心参考要素，这款PQFP208引脚的扁平封装贴片元件，是目前中高密度集成电路应用里十分常见的封装形式，广泛用在主控MCU、可编程逻辑器件、接口转换芯片等板载核心器件的封装选型中。做板卡结构设计时，很多工程师容易忽略封装本体的高度公差、引脚共面度带来的装配干涉问题，尤其是在多层板叠层设计、板卡上方有结构件压合或者屏蔽罩安装的场景下，精准的三维模型能提前规避SMT回流焊后元件顶到屏蔽罩、引脚与周边焊盘间距不足导致连锡的问题。这款封装的本体尺寸为28mm见方，引脚间距设定为0.5mm，

　　属于细间距表面贴装封装，208个引脚沿本体四个侧边均匀排布，引脚采用鸥翼型成型设计，这种引脚形态在SMT焊接时能更好释放热应力，减少因PCB与封装本体热膨胀系数不匹配导致的焊点开裂失效问题。从设计逻辑上看，这类PQFP封装的三维建模首先要严格对齐JEDEC相关封装标准的尺寸公差要求，本体的边角倒角、引脚的伸出长度、引脚根部与本体的间隙、引脚末端的共面度偏差都要符合实际量产元件的参数范围，不能只做外观示意。很多新手建模时容易把引脚的折弯角度做的过于理想化，忽略实际元件引脚成型时的微小弧度，导致导出的STEP模型导入PCB设计软件后，与焊盘的对齐位置出现偏差，后续生成的钢网开孔位置偏移，直接影响SMT良率。在实际设备应用场景里，

　　这类封装的芯片常出现在工业PLC的主控板、伺服驱动器的控制核心板、网络交换机的接口处理板、家用路由器的主控模块上，做整机结构设计时，不仅要考虑芯片本身的安装占位，还要预留出芯片周边的散热空间、测试点预留位置，以及后期返修时热风枪操作的空间边界。比如在设计紧凑型工业控制模块时，板卡上元件排布密度极高，PQFP封装的本体高度如果建模不准，会导致上方的导热垫压缩量计算错误，要么压合过紧导致芯片本体受应力出现引脚虚接，要么间隙过大导致散热路径不畅，芯片工作时过热降频。建模过程中，本体表面的标识区域做了平整化处理，还原实际芯片丝印区域的平面特征，四个侧边的引脚排布严格遵循等距原则，每个引脚的截面尺寸、折弯半径都参考量产元件的实际测量值，

　　确保模型导入各类机械设计、PCB设计软件时，能直接用于布局干涉检查，不需要二次修正尺寸。另外要注意的是，这类扁平封装的本体边缘到引脚最外侧的距离是安装边界的重要参考，做PCB拼板设计、波峰焊治具设计时，这个尺寸直接决定治具的开口大小，如果模型尺寸偏差，治具开口要么过大导致焊接时元件移位，要么过小卡伤元件引脚。还有引脚末端的成型位置，要保证模型里引脚的焊盘接触平面与PCB安装面完全平行，共面度偏差控制在实际元件允许的公差范围内，这样在做焊点应力仿真时，得到的结果才具备实际参考价值，不会出现仿真数据与实际测试结果偏差过大的问题。在做板级热仿真时，精准的封装模型还能帮助工程师划分正确的热阻路径，从芯片晶圆到封装本体、从引脚到PCB焊盘的导热路径都能通过准确的三维结构进行网格划分，得到更贴近实际工作状态的温度分布结果，为散热片选型、导热材料厚度选择提供可靠依据。很多工程师在选型阶段如果没有准确的三维模型，只能依靠 datasheet 上的二维尺寸手动估算占位，很容易忽略引脚外伸的实际长度，导致周边元件排布距离过近，SMT贴装时吸嘴操作空间不足，或者后期返修时烙铁无法操作到引脚，增加维修难度。这款模型的结构还原覆盖了从本体外形、引脚形态到安装基准面的全部细节，完全匹配实际量产元件的装配特征，不管是用于整机结构的干涉校验，还是SMT产线的治具设计，或是PCB布局的占位参考，都能直接复用，不需要额外调整尺寸参数。
